Замена разъема для наушников Lenovo 100e Chromebook 2-го поколения
Этот гид покажет шаги, необходимые для извлечения и замены разъема для наушников в Lenovo Chromebook 100e 2-го поколения. Вам понадобятся отвертка с крестообразным шлицем и пластиковая лопатка для этого руководства.
Шаг 1
Удалите девять винтов размером 6 мм с задней стороны ноутбука с помощью отвертки Phillips #0.
Шаг 2
Откройте ноутбук и положите его на ровную поверхность.

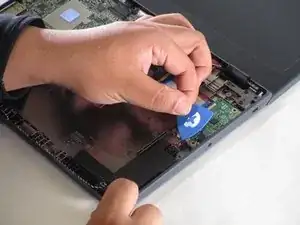

Пройдите вдоль края клавиатуры с помощью инструмента для открывания, пока она не отстегнется.
Вероятность повреждения устройства: Убедитесь, что клавиатура не упадет с ноутбука, так как она все еще соединена с внутренними компонентами.
Шаг 3

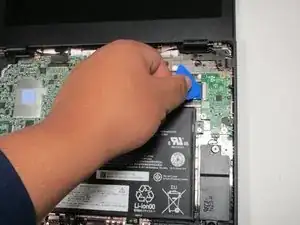

Поднимите разъемы клавиатуры с помощью инструмента для открывания.
Удалите разъемы из их гнёзд.
Шаг 4

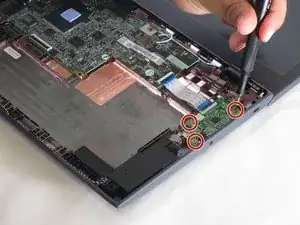

Удалите три винта размером 4 мм Phillips #0, удерживающие разъем для наушников на месте.
Шаг 5
С помощью пластикового инструмента для открывания удалите связь между aux портом и динамиками.
Шаг 6
С помощью пластикового инструмента для открывания отстегните удерживающую накладку, удерживающую плоский кабель на месте.
Удалите разъем для наушников из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
