Замена петель Lenovo 100e Chromebook 2nd Gen

Удалите девять винтов 6 мм с задней панели ноутбука с помощью отвертки Phillips #0.

Откройте ноутбук и положите его на плоскую поверхность.

Продвигайтесь вдоль края клавиатуры с помощью лопатки для вскрытия, пока клавиатура не отщелкнется.

Возможный ущерб устройству: Убедитесь, что клавиатура не отрывается от корпуса ноутбука, так как она по-прежнему подключена к внутренним компонентам.

Поднимите разъемы клавиатуры с помощью монтажной лопатки.

Отсоедините разъемы от их гнезд.

Снимите четыре винта 4 мм Phillips #0, удерживающие батарею.

С помощью монтажной лопатки нажмите на место соединения проводов с материнской платой.

Возможный ущерб устройству: Для отсоединения требуется некоторое усилие, но будьте осторожны, чтобы не вытащить провода из батареи.

Батарея теперь свободна и может быть вынута из ноутбука.

С помощью лопатки пройдитесь по краю экрана и отщелкните соединения между рамкой и задней частью.

Вставьте лопатку в зазор между петлями и потяните вверх, чтобы отсоединить соединения.

Снимите рамку экрана с ноутбука.

Удалите четыре винта 3,4 мм, удерживающие экран, с помощью отвертки Phillips #00.

Аккуратно отведите экран назад на нижнюю сборку.

Отклейте защитную ленту над кабелем дисплея с помощью лопатки.

Осторожно поднимите чёрную защёлку, удерживающую кабель на месте, пока кабель не ослабнет.

Вытяните кабель и снимите дисплей.

НЕ тяните за кабель до поднятия защёлки, иначе кабель порвётся.

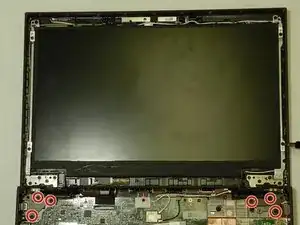

С помощью отвертки Phillips #0 выньте шесть винтов 4,7 мм, расположенных на нижней части каждой петли.

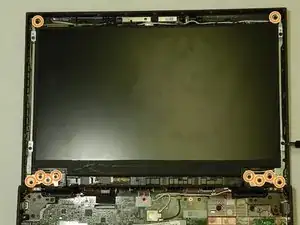

С помощью отвертки Phillips #00 выньте десять винтов 3,4 мм, расположенных в верхней сборке петель.

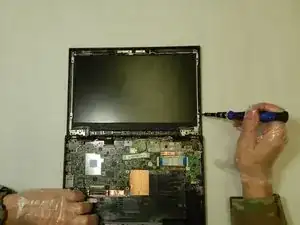

Разместите сборку экрана перпендикулярно сборке клавиатуры.

Снимите петли, потянув прямо вверх.
