Замена дисплея Lenovo 100e Chromebook 2nd Gen
Замена дисплея на Lenovo Chromebook 100e 2nd Gen — это простой ремонт, позволяющий устранить типичные проблемы, такие как разбитый, не откликающийся или неисправно работающий экран. Независимо от того, получил ли ваше устройство механические повреждения, демонстрирует искажённое изображение или стало полностью неработоспособным из-за поломки экрана, данное руководство поможет восстановить его работоспособность.
Для выполнения этого ремонта не требуются сложные навыки, например пайка, — достаточно базовых инструментов и аккуратности. Хотя операция довольно проста, следует проявлять осторожность при работе с мелкими и чувствительными компонентами, такими как кабели и разъёмы. Действуйте не спеша и не торопитесь.
Перед началом:
- Подготовьте чистую ровную рабочую поверхность
- Убедитесь, что Chromebook выключен и отсоединён от зарядного устройства
Шаг 1
Открутите девять винтов длиной 6 мм с задней панели ноутбука с помощью отвёртки Phillips #0.
Шаг 2
Откройте ноутбук и положите его экраном вверх.
Аккуратно проведите инструментом для вскрытия по краю клавиатуры, пока она не отсоединится.
Риск повреждения устройства: убедитесь, что клавиатура не отвалилась полностью, так как она всё ещё подключена к внутренним компонентам
Шаг 3
Поднимите разъёмы клавиатуры с помощью инструмента для вскрытия.
Отсоедините разъёмы от платы.
Шаг 4
Открутите четыре винта Phillips #0 длиной 4 мм, которые крепят аккумуляторную батарею.
Шаг 5
С помощью инструмента для вскрытия нажмите на разъём, где провода подключаются к материнской плате.
Риск повреждения устройства: для отключения требуется усилие, но будьте осторожны, чтобы не вырвать провода из батареи
Шаг 6
Теперь аккумуляторная батарея отсоединена и может быть извлечена из ноутбука.
Шаг 7
Используя лопатку, пройдитесь по краю экрана и отщёлкните защёлки между передней панелью и задней крышкой.
Шаг 8
Вставьте лопатку в зазор между петлями и потяните вверх, чтобы отсоединить разъёмы.
Шаг 9

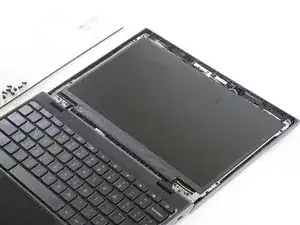

Снимите рамку экрана с ноутбука.
Шаг 10

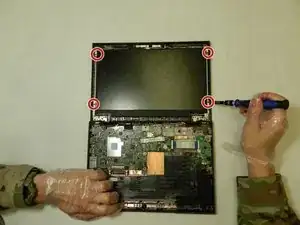

Открутите четыре винта длиной 3,4 мм, которые удерживают экран, с помощью отвёртки Phillips #00.
Шаг 11

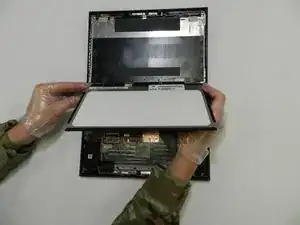

Аккуратно отведите экран назад, к нижней части корпуса.
Шаг 12

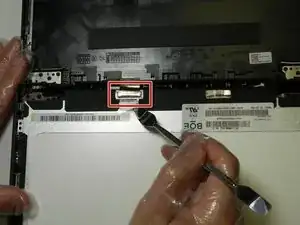

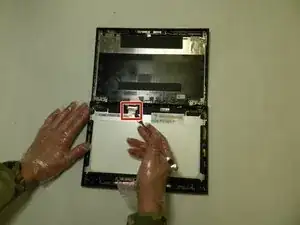

Снимите защитную плёнку с кабеля дисплея с помощью лопатки.

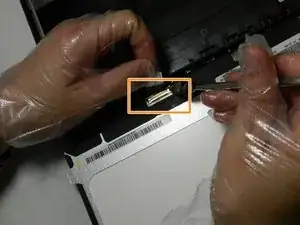

Осторожно поднимите чёрную защёлку, фиксирующую кабель, пока кабель не освободится.
Вытяните кабель и извлеките дисплей.
НЕ тяните кабель, пока защёлка не поднята — это приведёт к повреждению кабеля.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
