Замена материнской платы Lenovo 100e Chromebook 2-го поколения
Это руководство покажет шаги, необходимые для извлечения и замены материнской платы в Lenovo Chromebook 100e 2-го поколения. Этот ремонт — крайняя мера для восстановления устройства; выполняйте его только при наличии существенного попадания воды или структурных повреждений, вызывающих полную потерю изображения и функциональности.
Шаг 1
Снимите девять винтов 6 мм с задней панели ноутбука с помощью отвертки Phillips #0.
Шаг 2
Откройте ноутбук и положите его на ровную поверхность.
Проведите по краю клавиатуры монтажной лопаткой, пока защёлки не отпустятся.
Риск повреждения устройства: Следите, чтобы клавиатура не откинулась полностью, она всё ещё подключена к внутренним компонентам.
Шаг 3
Поднимите разъёмы клавиатуры с помощью монтажной лопатки.
Извлеките разъёмы из гнёзд.
Шаг 4
Снимите четыре винта 4 мм Phillips #0, фиксирующие аккумулятор.
Шаг 5
Используя монтажную лопатку, надавите на разъём, где провода подключаются к материнской плате.
Риск повреждения устройства: Для отключения требуется усилие, но аккуратно не вытяните провода из аккумулятора.
Шаг 6
Аккумулятор теперь отсоединён и может быть извлечён из ноутбука.
Шаг 7
С помощью монтажной лопатки пройдитесь по краю экрана и отщёлкните соединения между крышкой и задней частью.
Шаг 8
Вставьте монтажную лопатку в зазор между петлями и потяните вверх, чтобы отсоединить соединения.
Шаг 9
Снимите рамку экрана с ноутбука.
Шаг 10
Снимите четыре винта 3.4 мм, фиксирующие экран, используя отвертку Phillips #00.
Шаг 11
Осторожно отведите экран назад на нижнюю часть корпуса.
Шаг 12
С помощью монтажной лопатки отодвиньте защитную ленту над кабелем дисплея.
Осторожно поднимите чёрный фиксатор-рейку, удерживающий кабель, пока кабель не ослабнет.
Отсоедините кабель и снимите дисплей.
НЕ тяните за кабель до поднятия фиксирующей рейки, иначе кабель порвётся.
Шаг 13
Используйте отвертку Phillips #0, чтобы снять шесть винтов 4.7 мм, расположенных на нижней части каждой петли.
Используйте отвертку Phillips #00, чтобы снять десять винтов 3.4 мм, расположенных на верхнем узле петель.
Шаг 14
Разведите узел экрана перпендикулярно узлу клавиатуры.
Снимите петли, потянув прямо вверх.
Шаг 15

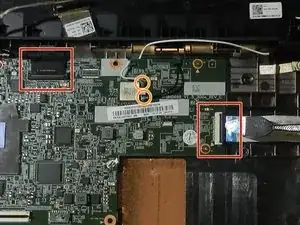

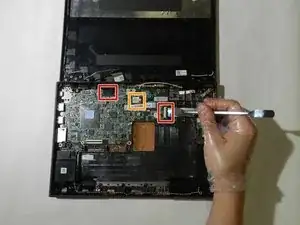

С помощью монтажной лопатки отключите два ленточных кабеля.
Отсоедините чёрный и белый коаксиальные кабели.
Шаг 16
Снимите белую наклейку Lenovo, закрывающую один из винтов.
Этот винт проводит электричество. Не забудьте вернуть наклейку при сборке, чтобы избежать короткого замыкания.

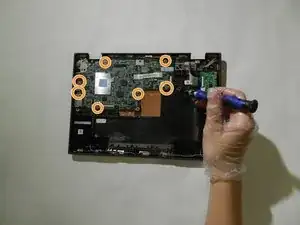

С помощью отвертки Phillips #0 снимите семь винтов 3.8 мм.
Шаг 17

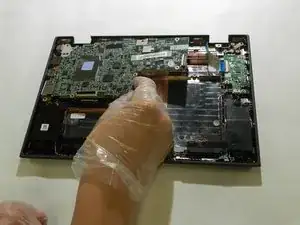

Сдвиньте материнскую плату вверх и выньте её из устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
