Снятие дисплея Lenovo 100e Chromebook

Используйте отвертку Phillips 00, чтобы выкрутить 10 винтов, удерживающих заднюю крышку.

С помощью пластикового инструмента для открытия подденьте и снимите заднюю крышку.

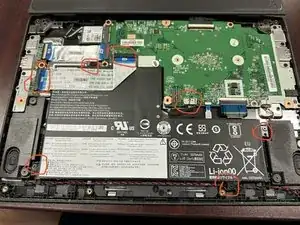

4 винта ( Phillips 00 )

2 разъёма от портов ввода/вывода (DB) к материнской плате (DB)

соединение батареи с материнской платой

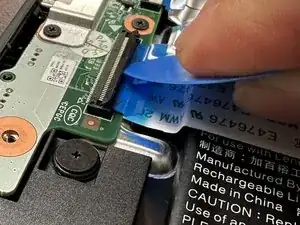

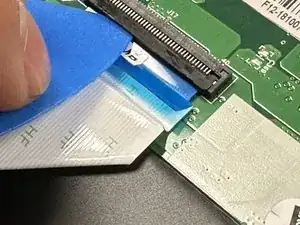

Для ленточного кабеля аккуратно поднимите фиксирующий язычок на разъёме, который удерживает кабель. Эти язычки обычно очень хрупкие, поэтому используйте пластиковый лопаточный инструмент или ноготь, чтобы аккуратно приподнять его. Язычок не снимается полностью; достаточно немного приподнять его, чтобы ослабить натяжение кабеля.

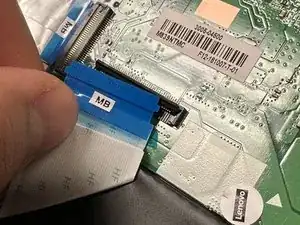

После подъёма язычка осторожно выньте ленточный кабель из разъёма. Тяните прямо, избегая боковых движений, чтобы не повредить кабель и контакты.

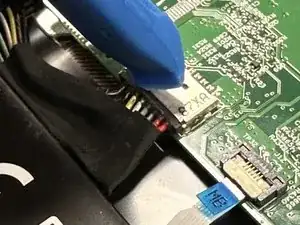

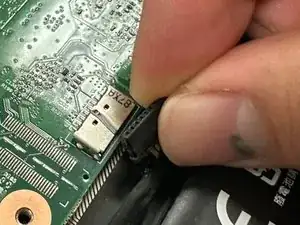

Используйте пластиковый инструмент, например лопатку или медиатор, чтобы осторожно отключить батарею от материнской платы.

Эта часть довольно сложная — будьте осторожны, чтобы не повредить провод при выжимании его из разъёма.

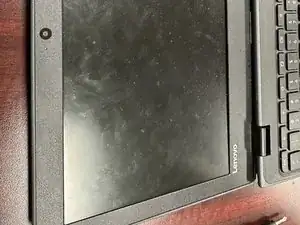

Переверните устройство, чтобы снять рамку экрана.

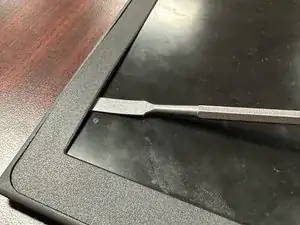

Используя пластиковую лопатку, пройдите вдоль кромки экрана и защёлкните фиксаторы между крышкой и задней частью.

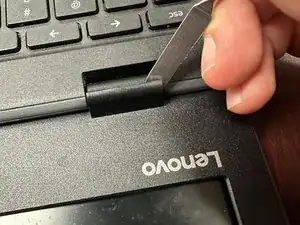

Вставьте лопатку в зазор между петлями и потяните вверх, чтобы отсоединить крепления.

Отложите рамку в сторону после снятия.

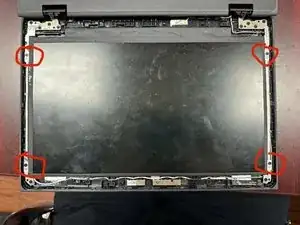

Снимите 4 винта с помощью бит Phillips #00.

Осторожно отведите экран назад на нижнюю часть корпуса.

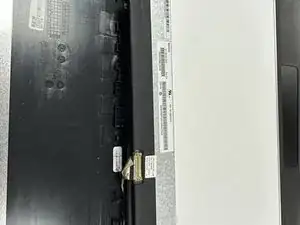

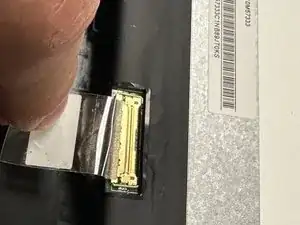

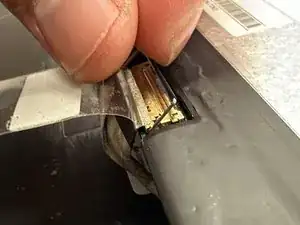

Отклейте защитную ленту над кабелем дисплея с помощью лопатки. Осторожно поднимите чёрный фиксатор, удерживающий кабель, пока кабель не ослабнет. Вытяните кабель и снимите дисплей.
