Замена платы кнопок тачпада ноутбука Samsung Notebook 5 NP530E5M
Если у вас возникают проблемы с тачпадом, неисправность может быть в плате кнопок тачпада. Этот компонент находится под аккумулятором, поэтому руководство по его снятию является предварительным для данной процедуры. После того как вы извлечёте аккумулятор из ноутбука, можно следовать этому руководству для снятия и замены платы кнопок тачпада.
Плата кнопок — это «мозг» тачпада в вашем ноутбуке. Сам тачпад представляет собой просто специальный, тонкий кусок пластика, закреплённый постоянными пластиковыми заклёпками, поэтому для его снятия потребуются другие специализированные инструменты. Если эта деталь повреждена в вашем ноутбуке, её замена потребует значительно больше работ.
Шаг 1
Переверните ноутбук, чтобы получить доступ к нижней крышке.
С помощью отвёртки Phillips #000 отвинтите десять 6 мм винтов, фиксирующих нижнюю крышку.
Шаг 2
Подденьте по шву инструментом для вскрытия iFixit.
Снимите нижнюю крышку.
Шаг 3
Найдите аккумулятор в левом нижнем углу ноутбука.
Шаг 4
С помощью лопатки или инструмента для вскрытия iFixit аккуратно отожмите объединённый питающий кабель от его разъёма на материнской плате.
Отсоедините разъём объединённого кабеля.
Шаг 5
Используя отвёртку Phillips #000, снимите три 5 мм винта, удерживающие аккумулятор.
Винты расположены в трёх углах аккумулятора, хотя на аккумуляторе есть дополнительное место под винт, которое не используется в этой модели ноутбука.
Шаг 6
В правом нижнем углу посадочного места аккумулятора имеется «заход».
Аккуратно захватите аккумулятор за боковые стороны, поднимите вверх и влево, чтобы извлечь аккумулятор из посадочного места.
Шаг 7

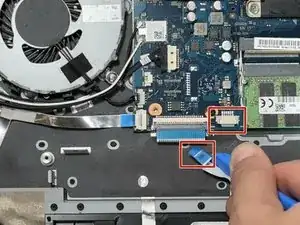

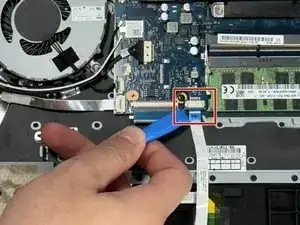

С помощью лопатки или инструмента для вскрытия iFixit снимите защёлку, удерживающую ленточный кабель на материнской плате.
Маленькая пластиковая защёлка важна для процесса повторной установки, поэтому положите её в безопасное место.
Шаг 8

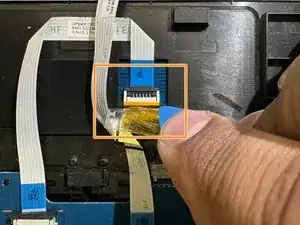

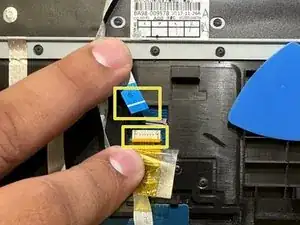

С помощью лопатки или инструмента для вскрытия iFixit аккуратно отлепите два слоя защитной ленты, закрывающей второй крепёжный разъём кабеля.
Вы можете отогнуть ленту и оставить её лежащей аккуратно, чтобы после замены можно было снова её приклеить.
Шаг 9

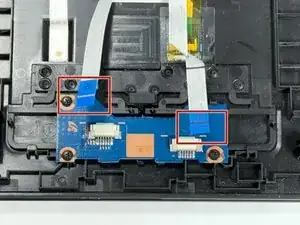

С помощью отвёртки Phillips #000 отвинтите три 3 мм винта, удерживающие плату на месте.
Найдите и оторвите жёлтую ленту с третьего (заднего) ленточного кабеля.

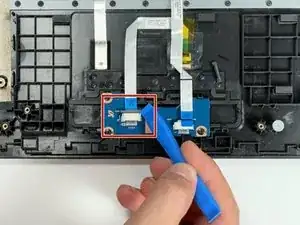

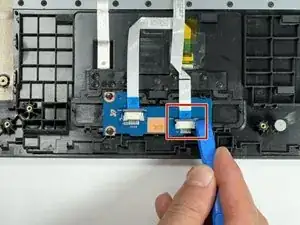

С помощью лопатки подденьте чёрную пластиковую защёлку, фиксирующую ленточный кабель, и извлеките ленточный кабель.
Шаг 10

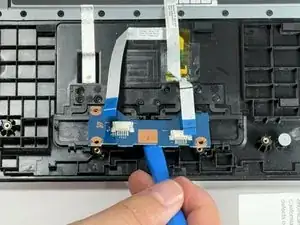

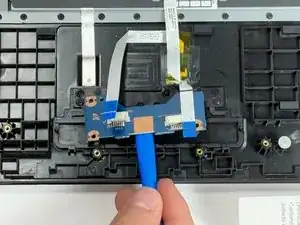

Теперь вы можете использовать лопатку или инструмент для вскрытия iFixit, чтобы аккуратно поднять плату с её посадочного места.

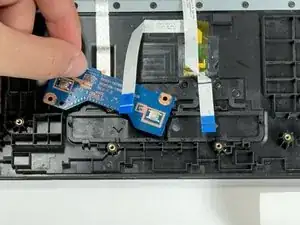

Снимите неисправную плату и утилизируйте её надлежащим образом.
Теперь, следуя шагам в обратном порядке, вы сможете установить новую плату кнопок тачпада.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
