Замена USB-порта Asus X550ZA-SA100603E
Это руководство покажет, как снять USB-порт на правой стороне ноутбука. Вы можете делать это, если порт был физически повреждён или имеет аппаратные проблемы, которые невозможно устранить, например, повреждение от воды.
Шаг 1
Используя крестовую отвёртку Phillips #0, отвинтите семь винтов длиной 14 мм на нижней стороне ноутбука.
Затем используйте Phillips #0, чтобы отвинтить три винта длиной 4 мм на нижней стороне ноутбука.
Шаг 2
Вставьте пластиковый инструмент для вскрытия между клавиатурой и основанием ноутбука, чтобы отжать клавиатуру от основания. Проделайте это по всему периметру ноутбука.
Это отсоединяет лицевую панель клавиатуры. Аккуратно приподнимите клавиатуру, чтобы открыть доступ к материнской плате.
К лицевой панели клавиатуры всё ещё подключены ленточные кабели к материнской плате. Не отрывайте клавиатуру грубо.
Шаг 3
Аккуратно приподнимите клавиатуру, чтобы получить доступ к трём ленточным кабелям, подключённым к материнской плате.
Используя пинцет точности, поднимите белые и чёрные фиксирующие защёлки на ZIF-разъёмах, удерживающих два меньших ленточных кабеля.
Аккуратно извлеките ленточные кабели из их разъёмов на материнской плате.
Шаг 4
Отодвиньте две белые защёлки большого ZIF-разъёма в сторону экрана.
Аккуратно отсоедините ленточный кабель тачпада от его разъёма.
Шаг 5
Снимите клавиатуру.
Шаг 6

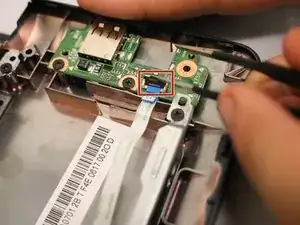

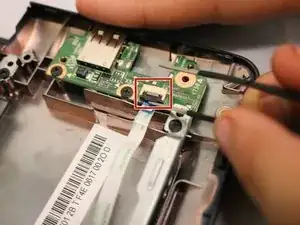

Используя пинцет точности, поднимите фиксирующую защёлку на ZIF-разъёме, удерживающем ленточный кабель USB-порта.

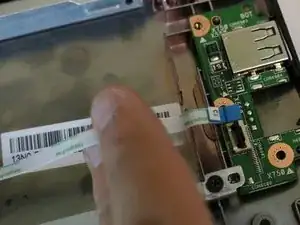

Аккуратно извлеките ленточный кабель из ZIF-разъёма.
Шаг 7

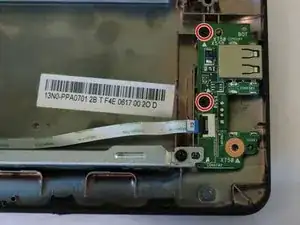

Используя крестовую отвёртку Phillips #0, отвинтите два винта 4 мм, удерживающие порт.
Шаг 8

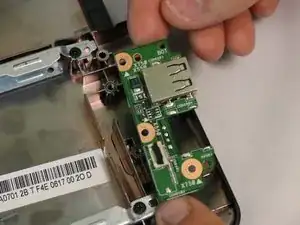

Извлеките порт из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
