Замена материнской платы ASUS X550LB-DS71
Материнская плата — крупный, ключевой компонент ноутбука, который обменивается данными с остальными компонентами и управляет большинством основных функций. Поэтому её также называют «сердцем» ноутбука.
Шаг 1
Перед началом убедитесь, что ноутбук выключен.
Положите ноутбук на ровную поверхность нижней стороной вверх.

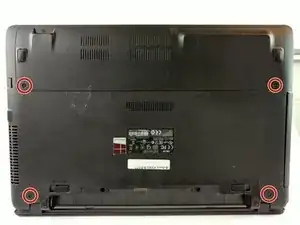

Используя крестовую отвертку Phillips #1, выкрутите четыре винта 4 мм на задней крышке.

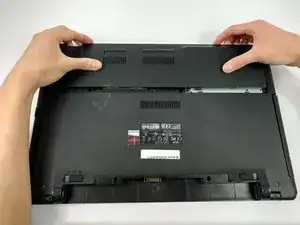

Двумя руками сдвиньте заднюю крышку от ноутбука по горизонтали.
Шаг 2

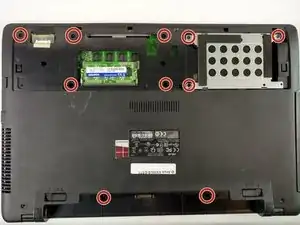

Используя крестовую отвертку Phillips #0, выкрутите десять винтов 2 мм в отмеченных местах.
На этом этапе рекомендуется отключить жесткий диск от материнской платы.
Шаг 3

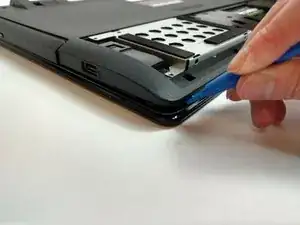

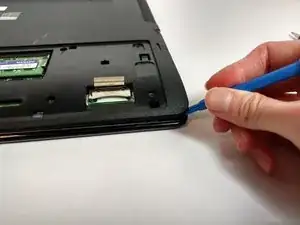

Используя пластиковый инструмент для вскрытия, приоткройте заднюю крышку ноутбука.
Рекомендуется начать с угла и провести инструментом вдоль кромки крышки.
Будьте осторожны, чтобы не согнуть и не треснуть крышку.
Шаг 4

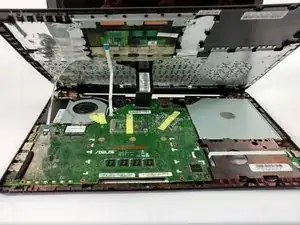

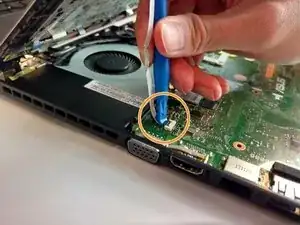

Найдите три ленточных разъёма.
Используя пластиковый инструмент для вскрытия, поднимите все три серые защёлки и отсоедините ленточные кабели от материнской платы.
После отпускания защёлок ленты легко снимутся. Не тяните за ленты.
Шаг 5

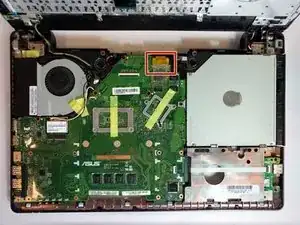

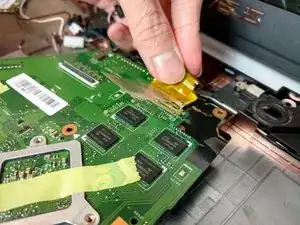

Найдите золотую ленточную к оннекцию, соединяющую материнскую плату с дисплеем.
Поднимите ленту с клейкой ленты и отключите её.
Шаг 6
Используя крестовую отвертку Phillips #0, выкрутите девять винтов 2 мм в отмеченных местах.
Шаг 7

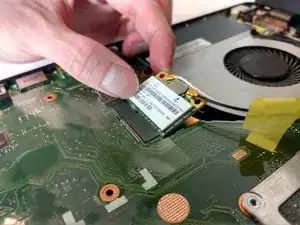

Отключите модуль беспроводной сети (WLAN) от материнской платы, потянув разъём вверх.

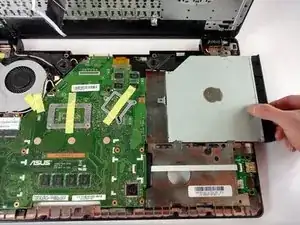

Отключите оптический привод от материнской платы, сдвинув его вправо.
Шаг 8

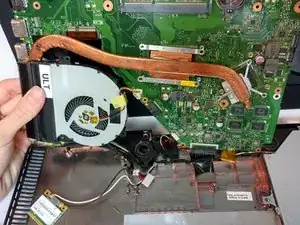

Переверните материнскую плату так, чтобы был виден её нижний слой.

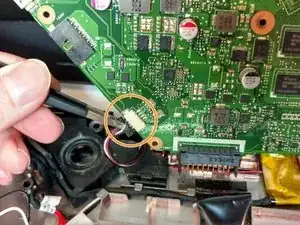

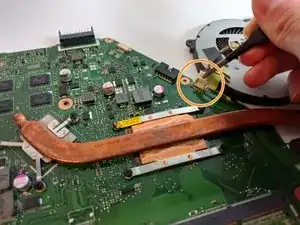

Найдите две квадратные контактные соединения, прикреплённые к плате.
Отключите их с помощью тупых пинцетов.
Шаг 9

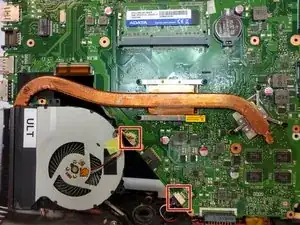

Используя крестовую отвертку Phillips #0, выкрутите семь винтов 2 мм в отмеченных местах.
Снимите радиатор с материнской платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
