Замена материнской платы Asus X550ZA-SA100603E

Используя крестовую отвёртку #0, выверните семь винтов длиной 14 мм снизу ноутбука.

Затем той же крестовой отвёрткой #0 выверните три винта длиной 4 мм снизу ноутбука.

Вставьте пластиковую инструмент в зазор между клавиатурой и корпусом ноутбука и аккуратно отогните клавиатуру от основания. Повторите это действие по всему периметру ноутбука.

Это отсоединит переднюю часть клавиатуры. Медленно поднимите клавиатуру, чтобы открыть доступ к материнской плате.

Клавиатура всё ещё соединена с материнской платой ленточными кабелями. Не тяните клавиатуру с усилием.

Аккуратно приподнимите клавиатуру, чтобы получить доступ к трём ленточным кабелям, подключённым к материнской плате.

Используя пинцет, откиньте белые и чёрные фиксаторы на разъёмах ZIF, удерживающих два меньших ленточных кабеля.

Осторожно вытяните ленточные кабели из разъёмов на материнской плате.

Сдвиньте два белых фиксатора на большом разъёме ZIF в сторону экрана.

Осторожно извлеките ленточный кабель тачпада из его разъёма.

Снимите клавиатуру.

Отсоедините многожильный кабель аккумулятора от материнской платы.

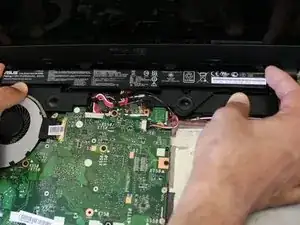

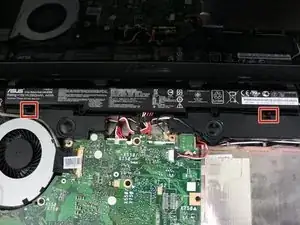

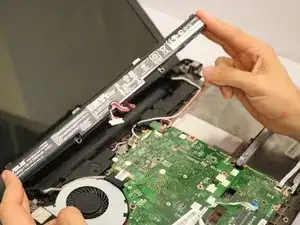

Оттяните две защёлки, удерживающие аккумулятор, и поднимите аккумулятор вверх. Он должен легко извлечься.

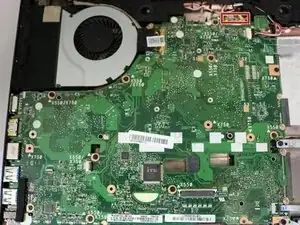

Используйте крестовую отвёртку #0, чтобы вывернуть тринадцать чёрных винтов длиной 4 мм с лицевой стороны материнской платы.

Крестовой отвёрткой #0 выверните четыре серебристых винта длиной 4 мм с лицевой стороны материнской платы.

Крестовой отвёрткой #0 выверните один чёрный винт длиной 4 мм из углубления над вентилятором.

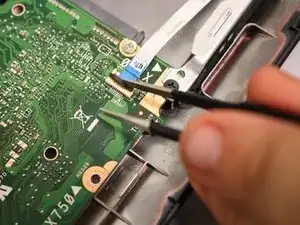

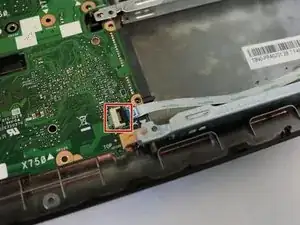

Используйте пинцет, чтобы откинуть чёрный переключатель, удерживающий плёнку, подключённую к USB-порту.

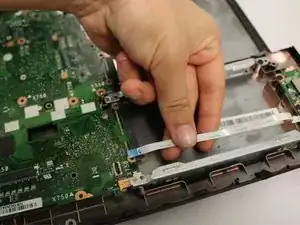

Осторожно отсоедините плёнку от разъёма на материнской плате.

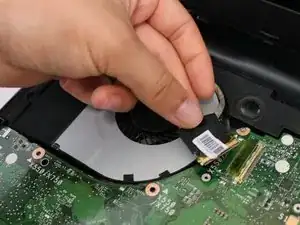

Осторожно потяните толстый провод между вентилятором и материнской платой. Чтобы отсоединить провод от материнской платы, медленно потяните его в сторону вентилятора охлаждения.

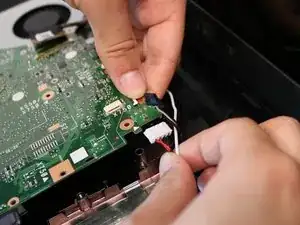

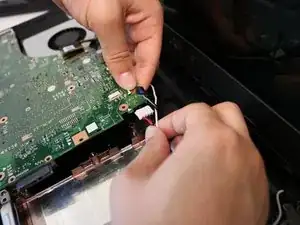

Осторожно потяните красный, чёрный и белый провода, расположенные в верхнем правом углу материнской платы.

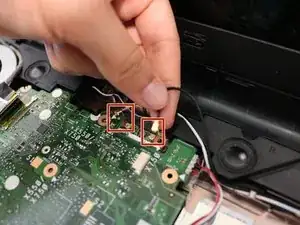

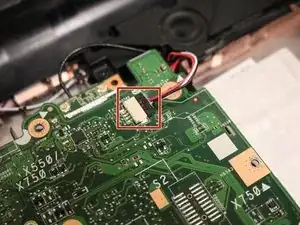

Вытяните чёрные и белые провода из их разъёмов в верхней части материнской платы.

Приподнимите верхний правый угол материнской платы, чтобы получить доступ к последнему проводу.

Осторожно отсоедините провод от разъёма, соединяющего его с материнской платой.

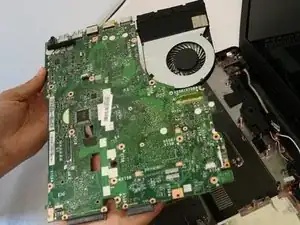

Достаньте материнскую плату из ноутбука.
