Замена вентилятора охлаждения Asus X550ZA-SA100603E

С помощью отвертки Phillips #0 выкрутите семь винтов 14 мм на нижней части ноутбука.

Затем с помощью Phillips #0 выкрутите три винта 4 мм на нижней части ноутбука.

Вставьте пластиковый инструмент для вскрытия между клавиатурой и корпусом ноутбука, чтобы отжать клавиатуру от корпуса. Проделайте это по всему периметру ноутбука.

Это отсоединит переднюю часть клавиатуры. Аккуратно приподнимите клавиатуру, чтобы обнажить материнскую плату.

К лицевой панели клавиатуры всё ещё подключены ленточные кабели к материнской плате. Не тяните клавиатуру резко.

Аккуратно приподнимите клавиатуру, чтобы получить доступ к трём ленточным кабелям, подключённым к материнской плате.

С помощью пинцета аккуратно отожмите белые и чёрные фиксирующие язычки на ZIF-коннекторах, удерживающих два меньших ленточных кабеля.

Осторожно выньте ленточные кабели из их гнёзд на материнской плате.

Подвиньте два белых зажима большого ZIF-коннектора в сторону экрана.

Аккуратно извлеките ленточный кабель трекпада из его разъёма.

Снимите клавиатуру.

Отключите многопроводную вилку батареи от материнской платы.

Потяните за две защёлки, удерживающие батарею, и поднимите батарею вверх. Она должна легко извлекаться.

Используя отвертку Phillips #0, открутите тринадцать чёрных винтов 4 мм на лицевой стороне материнской платы.

Используйте отвертку Phillips #0, чтобы открутить четыре серебристых винта 4 мм на лицевой стороне материнской платы.

Используйте отвертку Phillips #0, чтобы открутить один чёрный винт 4 мм в углублённой области над вентилятором.

Используйте пинцет, чтобы перевести чёрный переключатель, удерживающий плёнку, подключённую к USB-порту.

Осторожно отсоедините плёнку от её соединения с материнской платой.

Аккуратно потяните толстый провод, идущий между вентилятором и материнской платой. Чтобы освободить провод, подключённый к материнской плате, аккуратно потяните в сторону радиатора охлаждения.

Аккуратно потяните красный, чёрный и белый провода в правом верхнем углу материнской платы.

Поднимите чёрный и белый провода из их разъёмов в верхней части материнской платы.

Поднимите правый верхний угол материнской платы, чтобы получить доступ к последнему проводу.

Аккуратно извлеките провод из гнезда, соединяющего его с материнской платой.

Извлеките материнскую плату из ноутбука.

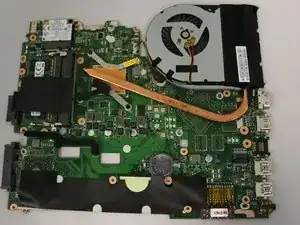

Переверните материнскую плату так, чтобы медный радиатор и контакты вентилятора были обращены к вам.

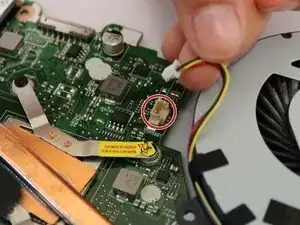

Выньте красный, чёрный и жёлтый провод из его соединительного гнезда.

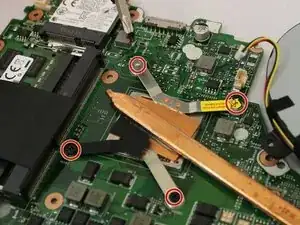

Снимите четыре винта 4 мм Phillips #0, крепящие медный радиатор к материнской плате.

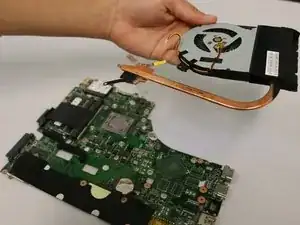

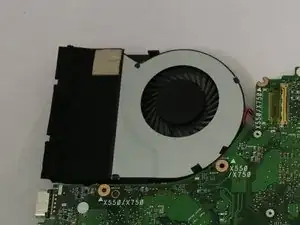

Снимите узел вентилятора с материнской платы.
