Замена шарниров дисплея Asus X551CA
Шарниры дисплея ноутбука соединяют переднюю и заднюю рамки дисплея с основанием ноутбука, что позволяет дисплею поворачиваться.
Шаг 1

Перед началом работы выключите ноутбук и отключите его от сети.
Переверните ноутбук дном вверх и снимите следующие винты с помощью отвертки Phillips #0:
Два винта 9,5 мм по центру заднего края и один винт 9,5 мм на правом краю
Два винта 4,3 мм в задних углах
Один винт 17,5 мм на левом краю рядом с оптическим приводом
Три винта 4,3 мм на переднем крае
Шаг 2

Используйте пластиковый инструмент для открытия, чтобы отделить крышку клавиатурной панели от нижней крышки. Для этого вставьте пластиковый инструмент между крышкой клавиатурной панели и нижней крышкой, затем проведите вдоль краёв, чтобы поддеть и отжать.
Шаг 3

Найдите три ленточных кабеля, соединяющих крышку клавиатурной панели с нижней крышкой.
Шаг 4


Переверните ноутбук, чтобы получить доступ к ленточным кабелям.
Снимите каждый кабель, откинув маленькую белую пластиковую защёлку вверх и аккуратно потянув за кабель.
Шаг 5

После отсоединения ленточных кабелей аккуратно снимите крышку клавиатурной панели. После снятия поместите её в безопасное и сухое место, чтобы она не повредилась.
Шаг 6

Выверните три винта 5,5 мм Phillips #0 с помощью отвертки Phillips #0.
Шаг 7

После снятия винтов поместите пальцы на левые углы и сдвиньте жёсткий диск в сторону правого края ноутбука (относительно изображения).
Шаг 8

Когда диск освободится, извлеките жёсткий диск из его отсека.
Шаг 9

Используя отвертку Phillips #0, выверните винт 5,5 мм Phillips #0, который удерживает проставку.
Шаг 10

Снимите проставку, аккуратно сдвинув её в сторону правого края ноутбука.
Шаг 11

Отверткой Phillips #0 выверните винт 3,2 мм Phillips #0, который крепит Wi‑Fi карту к материнской плате.
Шаг 12

Отключите Wi‑Fi карту от материнской платы, аккуратно сдвинув её в сторону правого края ноутбука.
Шаг 13

Снимите каждое из двух мелких антенных соединений, отключая по одной проволоке. Каждая проволока должна легко отщёлкнуться от Wi‑Fi карты.
Шаг 14

Извлеките аккумулятор из ноутбука, нажав на оба его конца и подняв его из корпуса.
Шаг 15

Отверткой Phillips #0 удалите девять винтов 5,5 мм Phillips #0, которые удерживают материнскую плату.
Шаг 16

Теперь найдите два провода, подключённых к материнской плате.
Шаг 17

Снимите провода, аккуратно потянув их параллельно поверхности материнской платы.
Провода очень хрупкие. Тяните осторожно, чтобы они не сломались!
Шаг 18

Отсоедините разъём LCD, аккуратно потянув за присоединённый кабель.
Аккуратно отогните любую ленту, которая может удерживать соединение.
Шаг 19

Снимите материнскую плату из корпуса, аккуратно приподняв её вверх.
Шаг 20

Найдите оба шарнира, которые соединяют монитор с нижней крышкой.
Шаг 21

Отверткой Phillips #0 выверните два винта 4,8 мм Phillips #0 на правом шарнире и один винт 4,8 мм Phillips #0 на левом шарнире.
Шаг 22

После снятия винтов монитор должен легко отойти от нижней крышки.
Шаг 23

Найдите две наклейки, закрывающие винты, которые удерживают переднюю рамку на месте.
Шаг 24

Используйте пинцет, чтобы снять эти наклейки.
Наклейки может быть трудно захватить пинцетом, поэтому не отчаивайтесь при попытке их снять!
Шаг 25

После удаления наклеек откроются два винта, удерживающих переднюю рамку.
Шаг 26

Используйте отвертку Phillips №0, чтобы выкрутить два винта Phillips №0 длиной 4,8 мм.
Шаг 27

После извлечения винтов передняя рамка готова к снятию.
Вставьте пластиковый инструмент для открывания между передней и задней рамками и сдвигайте вдоль краёв, чтобы отжать.
При необходимости аккуратно используйте руки, чтобы отделить переднюю рамку от задней.
Шаг 28

После отжатия от задней рамки передняя рамка легко отойдёт от ЖК-экрана.
Шаг 29

Найдите двенадцать винтов Phillips №0 длиной 3,2 мм, которые удерживают ЖК-экран на месте.
Шаг 30

Используйте отвертку Phillips №0, чтобы выкрутить двенадцать винтов Phillips №0 длиной 3,2 мм, удерживающих ЖК-экран.
Шаг 31

После удаления винтов поднимите ЖК-экран, чтобы обнажить провод, соединяющий заднюю рамку с ЖК-экраном.
Шаг 32

Аккуратно отсоедините провод от задней рамки, чтобы можно было перевернуть ЖК-экран.
Шаг 33

После переворачивания найдите шлейф, подключённый к задней части ЖК-экрана.
Шаг 34

Аккуратно потяните за шлейф, чтобы вынуть его из ЖК-экрана.
Шаг 35

Теперь, когда шлейф отсоединён от задней части, аккуратно снимите ЖК-экран.
Шаг 36

По обеим сторонам ЖК-экрана есть винты, которые крепят петли к дисплею. Используйте отвертку Phillips №0, чтобы выкрутить два винта Phillips №0 длиной 3,2 мм и отсоединить петли.
Шаг 37

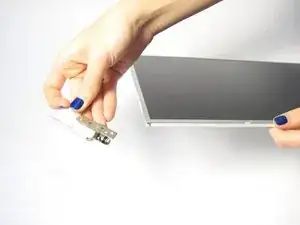

После откручивания петли снимите её с ЖК-экрана.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
