Замена радиатора охлаждения Asus X551CA

Перед началом работ выключите ноутбук и отключите его от сети.

Переверните ноутбук нижней крышкой вверх и выверните следующие винты с помощью отвёртки Phillips #0:

Два 9,5-мм винта в центре заднего края и один 9,5-мм винт на правом крае

Два 4,3-мм винта в задних углах

Один 17,5-мм винт у левого края рядом с оптическим приводом

Три 4,3-мм винта на переднем крае

Используйте пластиковую открывалку, чтобы отделить крышку клавиатуры от нижней крышки. Для этого вставьте открывалку между крышкой клавиатуры и нижней крышкой и проведите вдоль краёв, чтобы аккуратно раскрыть корпус.

Найдите три ленточных кабеля, соединяющих крышку клавиатуры с нижней крышкой.

Переверните ноутбук, чтобы получить доступ к ленточным кабелям.

Отсоедините каждый кабель, подняв маленькую белую защёлку вверх и аккуратно потянув за кабель.

После отключения ленточных кабелей аккуратно снимите крышку клавиатуры. После снятия поместите её в безопасное сухое место, чтобы не повредить.

Отверните три 5,5-мм винта Phillips #0 при помощи отвёртки Phillips #0.

После снятия винтов поместите пальцы на левые углы и сдвиньте жёсткий диск к правому краю ноутбука (относительно изображения).

Когда диск освободится, извлеките его из внутренней полости.

С помощью отвёртки Phillips #0 выверните 5,5-мм винт Phillips #0, который фиксирует дистанционную втулку.

Снимите дистанционную втулку, аккуратно сдвинув её к правому краю ноутбука.

Отвёрткой Phillips #0 выверните 3,2-мм винт Phillips #0, крепящий плату Wi-Fi к материнской плате.

Отсоедините плату Wi-Fi от материнской платы, аккуратно сдвинув её к правому краю ноутбука.

Снимите два небольших антенных соединения, отключая по одному проводу за раз. Каждый провод должен легко отсоединиться от платы Wi-Fi.

Извлеките аккумулятор из ноутбука, надавив на оба конца и подняв его из корпуса.

Отвёрткой Phillips #0 выверните девять 5,5-мм винтов Phillips #0, удерживающих материнскую плату на месте.

Теперь найдите два провода, подключённых к материнской плате.

Отсоедините провода, потянув их вдоль поверхности материнской платы.

Провода очень хрупкие. Тяните осторожно, чтобы не повредить их!

Отключите соединение ЖК-дисплея, аккуратно потянув за прикреплённый кабель.

Аккуратно поднимите ленту, если она закрепляет соединение.

Снимите материнскую плату с корпуса, аккуратно подняв её вверх.

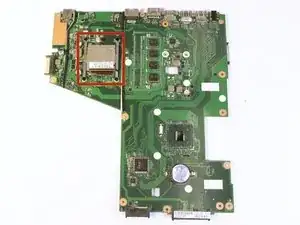

Переверните материнскую плату и найдите радиатор охлаждения.

Отвёрткой Phillips #0 выверните четыре 3,2-мм винта Phillips #0, удерживающих радиатор на месте.

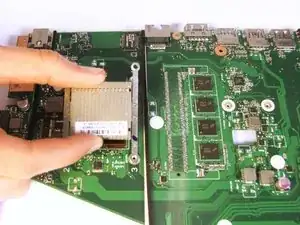

Наконец, снимите радиатор, подняв его с материнской платы.
