Замена клавиатуры Asus X550ZA-SA100603E
Это достаточно простой процесс. Вам понадобятся только отвертка Philips #0 и пластиковый инструмент для открытия. Это руководство показывает, как снять клавиатуру в случае серьезных ошибок (не работают клавиши, проблемы с трекпадом и т. д.) и для доступа к материнской плате.
Шаг 1

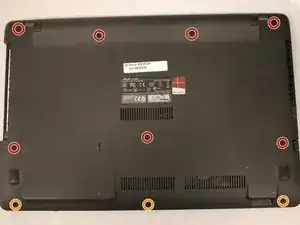

С помощью отвертки Philips #0 открутите семь винтов длиной 14 мм на дне ноутбука.
Затем с помощью Philips #0 открутите три винта длиной 4 мм на дне ноутбука.
Шаг 2

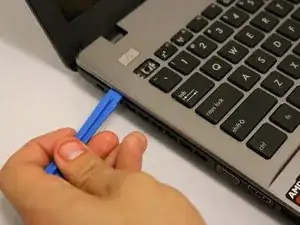

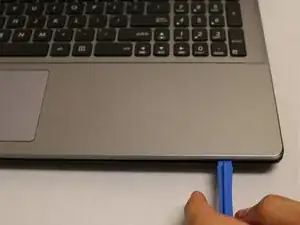

Вставьте пластиковый инструмент для открытия между клавиатурой и основанием ноутбука, чтобы оторвать клавиатуру от основания. Сделайте это по всему периметру ноутбука.

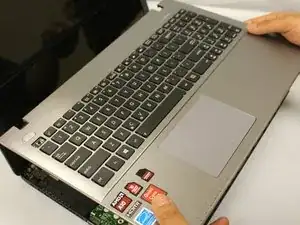

Это отключает верхнюю часть клавиатуры. Аккуратно поднимите клавиатуру, чтобы получить доступ к материнской плате.
Существует еще несколько шлейфов, соединяющих верхнюю часть клавиатуры с материнской платой. Не дергайте клавиатуру грубо.
Шаг 3
Аккуратно поднимите клавиатуру, чтобы получить доступ к трем шлейфам, подключенным к материнской плате.

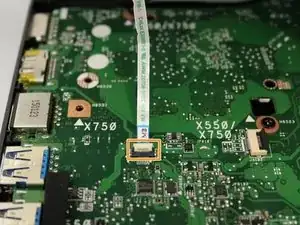

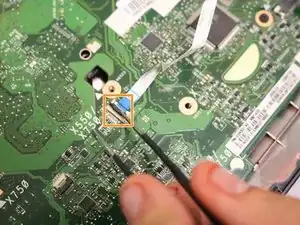

С помощью пинцета приподнимите белые и черные зажимы на разъемах ZIF, которые удерживают два меньших шлейфа на месте.
Аккуратно вытяните шлейфы из разъемов на материнской плате.
Шаг 4

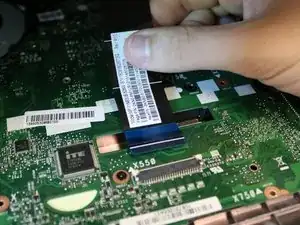

Нажмите на два белых зажима на большом разъеме ZIF в сторону экрана.
Аккуратно извлеките шлейф трекпада из разъема.
Шаг 5
Удалите клавиатуру.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
