Замена вентилятора ASUS X550LB-DS71
Вентилятор отводит избыточное тепло из ноутбука. Повреждённый вентилятор может привести к перегреву и ухудшению производительности. В этом руководстве объясняется, как его заменить.
Шаг 1
Перед началом убедитесь, что ноутбук выключен.
Положите ноутбук на ровную поверхность нижней стороной вверх.

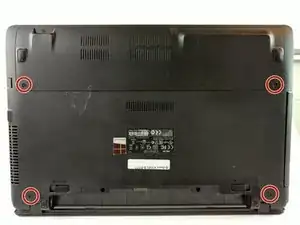

С помощью отвёртки Phillips #1 удалите четыре винта 4 мм на задней крышке.

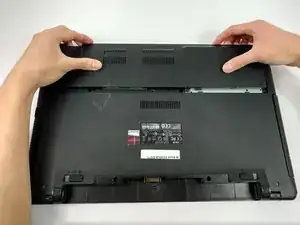

Двумя руками сдвиньте заднюю крышку ноутбука горизонтально, чтобы снять её.
Шаг 2

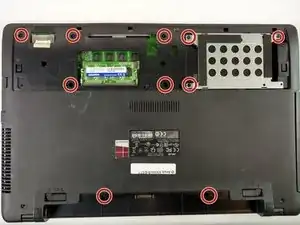

С помощью отвёртки Phillips #0 удалите десять винтов 2 мм в отмеченных местах.
На этом этапе рекомендуется отключить жесткий диск от материнской платы.
Шаг 3

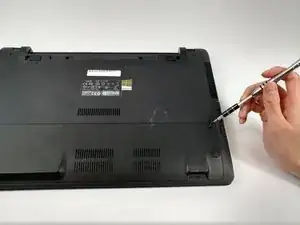

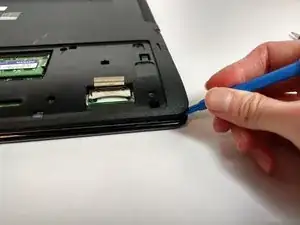

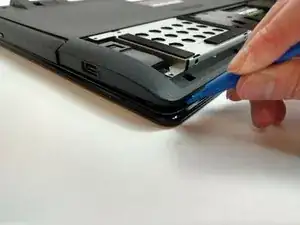

С помощью пластикового инструмента для открытия подденьте заднюю панель ноутбука и приподнимите её.
Рекомендуется начинать с угла и вести инструмент вдоль края крышки.
Будьте осторожны, чтобы не согнуть и не треснуть крышку.
Шаг 4

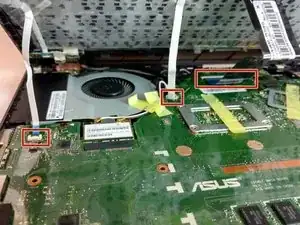

Найдите три ленточных разъёма.
С помощью пластикового инструмента для открытия поднимите все три серые защёлки и отсоедините ленточные шлейфы от материнской платы.
После освобождения защёлок шлейфы легко снимаются. Не тяните за шлейфы.
Шаг 5

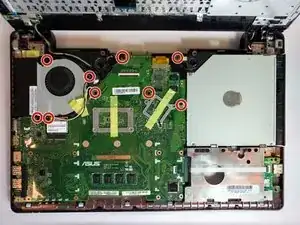

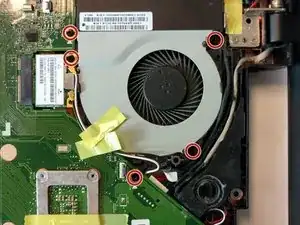

С помощью отвёртки Phillips #0 удалите девять винтов 2 мм в отмеченных местах.
Шаг 6

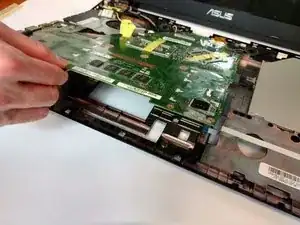

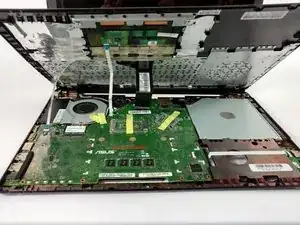

Отсоедините карту WLAN от материнской платы, осторожно подняв разъём вверх.

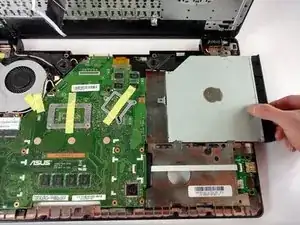

Отсоедините оптический привод от материнской платы, сдвинув его вправо.
Шаг 7
Переверните материнскую плату так, чтобы была видна её нижняя сторона.

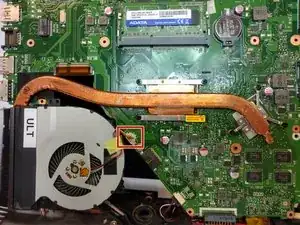

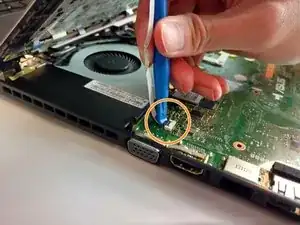

Найдите квадратный разъём вентилятора, подключённый к материнской плате.

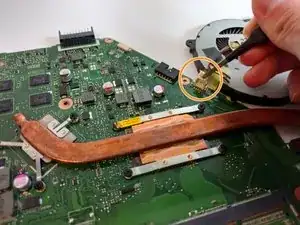

Отсоедините его с помощью пинцета с затуплёнными концами.
Шаг 8

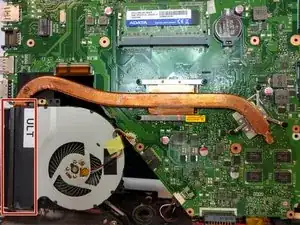

Снимите чёрную ленту с вентилятора в отмеченном месте.
На этом этапе вентилятор уже отключён от материнской платы.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
