Замена вентилятора Asus X551CA

Перед началом работы выключите ноутбук и отключите его от сети.

Переверните ноутбук крышкой вниз и извлеките следующие винты крестовой отверткой #0:

Два винта 9,5 мм по центру заднего края и один винт 9,5 мм на правом краю

Два винта 4,3 мм в задних углах

Один винт 17,5 мм на левом краю рядом с оптическим дисководом

Три винта 4,3 мм на переднем крае

Используйте пластиковый инструмент для открытия, чтобы отделить крышку клавиатурной панели от нижней крышки. Для этого вставьте инструмент между крышкой клавиатурной панели и нижней крышкой, затем проводите им вдоль кромок, чтобы поддеть.

Найдите три ленточных кабеля, соединяющих крышку клавиатурной панели с нижней крышкой.

Переверните ноутбук, чтобы получить доступ к ленточным кабелям.

Отсоедините каждый кабель, подняв небольшой белый пластиковый фикcатор вверх и осторожно потянув за кабель.

После отсоединения ленточных кабелей аккуратно снимите крышку клавиатурной панели. После снятия поместите её в безопасное сухое место, чтобы она не повредилась.

Вывинтите три винта 5,5 мм крестовой отверткой #0.

После удаления винтов поместите пальцы на левые углы и сдвиньте жёсткий диск в направлении правого края ноутбука (относительно изображения).

Когда диск освободится, извлеките жёсткий диск из его посадочного места.

С помощью крестовой отвертки #0 отвинтите винт 5,5 мм, удерживающий распорку.

Сдвиньте распорку в направлении правого края ноутбука и извлеките её.

Крестовой отверткой #0 отвинтите винт 3,2 мм, которым плата Wi‑Fi крепится к материнской плате.

Отсоедините плату Wi‑Fi от материнской платы, осторожно сдвинув её в направлении правого края ноутбука.

Снимите по очереди оба разъёма антенн, отсоединяя по одному проводу. Каждый провод должен легко отщёлкнуться от платы Wi‑Fi.

Извлеките батарею из ноутбука, надавив на оба её торца и подняв её из корпуса.

Крестовой отверткой #0 отвинтите девять винтов 5,5 мм, которыми закреплена материнская плата.

Найдите два провода, подключённых к материнской плате.

Удалите провода, аккуратно потянув их параллельно поверхности материнской платы.

Провода очень хрупкие. Тяните осторожно, чтобы не повредить их!

Отсоедините разъём подключения ЖК‑дисплея, аккуратно потянув за присоединённый кабель.

Осторожно приподнимите любую ленту, которая может фиксировать соединение.

Аккуратно поднимите материнскую плату вверх и извлеките её из корпуса.

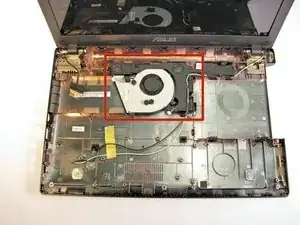

После извлечения материнской платы найдите вентилятор.

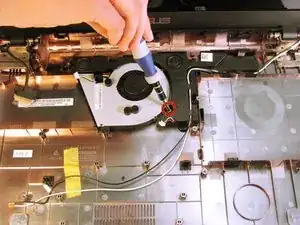

Крестовой отверткой #0 отвинтите винт 5,5 мм, удерживающий вентилятор на месте.

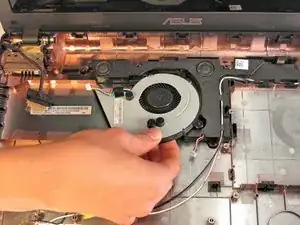

Поднимите вентилятор и извлеките его из ноутбука.
