Замена жесткого диска Asus X551CA

Выключите и отключите ноутбук от сети перед началом работы.

Переверните ноутбук и удалите следующие винты с помощью отвертки Phillips #0:

Два винта 9,5 мм в середине заднего края и один винт 9,5 мм в правом крае

Два винта 4,3 мм в задних углах

Один винт 17,5 мм в левом крае рядом с оптическим приводом

Три винта 4,3 мм в переднем крае

Используйте инструмент для открытия, чтобы отделить крышку клавиатуры от нижней крышки. Для этого вставьте пластиковый открыватель между крышкой клавиатуры и нижней крышкой, затем перемещайте вдоль краев, чтобы приоткрыть.

Найдите три шлейфа, соединяющих крышку клавиатуры с нижней крышкой.

Переверните ноутбук, чтобы получить доступ к шлейфам.

Удалите каждый шлейф, подняв маленький белый пластиковый флаг вверх и аккуратно потянув за шлейф.

Теперь, когда шлейфы отсоединены от нижней крышки, аккуратно снимите крышку клавиатуры. После снятия поместите её в безопасное и сухое место, чтобы она не повредилась.

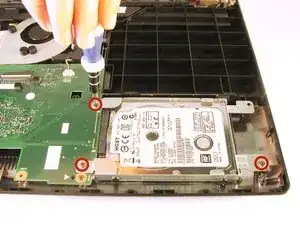

Открутите три винта 5,5 мм с отверткой Phillips #0.

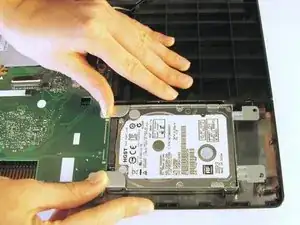

После удаления винтов положите пальцы на левые углы и толкните жесткий диск к правому краю ноутбука (относительно изображения).

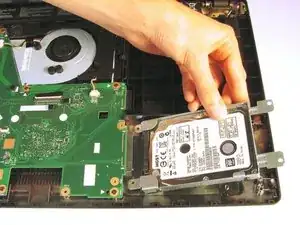

Как только он освободится, извлеките жесткий диск из его внутреннего отсека.
