Замена петель дисплея Dell Alienware 13 R3

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

Ослабьте пять фиксированных винтов, крепящих нижнюю крышку к основанию компьютера.

Используя пластиковую лопатку, аккуратно подденьте нижнюю крышку, чтобы отключить защёлки нижней крышки от пазов в основании компьютера.

Снимите нижнюю крышку с основания компьютера.

Используя пластиковую лопатку, отсоедините кабель аккумулятора от системной платы.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Подключите кабель аккумулятора к системной плате.

Вставьте защёлки новой нижней крышки в пазы на основании компьютера и защёлкните крышку на месте

Затяните пять фиксированных винтов, которые крепят нижнюю крышку к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

ВНИМАНИЕ: Чтобы не повредить беспроводной модуль, не размещайте под ним кабели.

Удалите винт (M2x3), который крепит модуль беспроводной связи и кронштейн к основанию компьютера.

Поднимите кронштейн модуля беспроводной связи с модуля.

Отсоедините антенные кабели от модуля беспроводной связи.

ВНИМАНИЕ: Чтобы не повредить беспроводной модуль, не размещайте под ним кабели.

Совместите выемку на модуле беспроводной связи с выступом в слоте для модуля.

Вставьте новый модуль беспроводной связи под углом в слот для модуля.

Подключите антенные кабели к модулю беспроводной связи.

Совместите отверстие под винт в кронштейне модуля беспроводной связи с отверстиями в модуле и в основании компьютера.

Вставьте винт (M2x3), который закрепляет кронштейн модуля беспроводной связи к модулю и основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

Удалите винт (M2x3), который крепит твердотельный накопитель к основанию компьютера.

Поднимите и выдвиньте твердотельный накопитель из его слота.

Совместите выемку на новом твердотельном накопителе с выступом в слоте для накопителя и вставьте накопитель в слот.

Нажмите на модуль памяти до щелчка, чтобы зафиксировать его на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, поставлявшиеся с компьютером, и выполните шаги в разделе Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

С помощью кончиков пальцев аккуратно раздвиньте фиксирующие защёлки по обоим концам слота для модуля памяти, пока модуль не поднимется.

Сдвиньте и извлеките модуль памяти из его слота.

Совместите выемку на новом модуле памяти с выступом в слоте и вставьте модуль под углом, плотно задвинув его в слот.

Нажмите на модуль памяти до щелчка, чтобы зафиксировать его на месте.

Удалите два винта (M2.5x6L), которые крепят заднюю крышку портов к сборке верхней части корпуса (подладонной панели).

Используя пластиковую лопатку, аккуратно освободите защёлки, крепящие заднюю крышку портов к основанию компьютера.

Сдвиньте и снимите заднюю крышку портов с основания компьютера.

Вставьте НОВУЮ заднюю крышку ввода/вывода в направляющие на основании компьютера и защёлкните заднюю крышку ввода/вывода на место.

Установите два винта (M2.5x6L), которые закрепляют заднюю крышку ввода/вывода на узле подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

Снимите одиннадцать винтов (M2.5x6L), которые закрепляют основание компьютера к узлу подставки для ладоней.

Снимите винт (M2x3), который фиксирует основание компьютера к узлу подставки для ладоней.

Снимите два винта (M2.5x6L), которые фиксируют основание компьютера к узлу подставки для ладоней.

Поднимите основание компьютера с узла подставки для ладоней.

Совместите отверстия под винты на НОВОМ основании компьютера с отверстиями под винты на узле подставки для ладоней.

Установите два винта (M2.5x6L), которые фиксируют основание компьютера к узлу подставки для ладоней.

Установите винт (M2x3), который фиксирует основание компьютера к узлу подставки для ладоней.

Установите одиннадцать винтов (M2.5x6L), которые фиксируют основание компьютера к узлу подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

ВНИМАНИЕ: Извлечение батарейки в форме монеты сбрасывает настройки программы установки BIOS по умолчанию. Рекомендуется зафиксировать настройки BIOS перед извлечением батарейки.

Отключите кабель батарейки типа «монета» от системной платы.

Осторожно снимите батарейку типа «монета» вместе с её кабелем с узла подставки для ладоней.

Приклейте НОВУЮ батарейку типа «монета» к узлу подставки для ладоней.

Подключите кабель батарейки типа «монета» к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

ПРЕДУПРЕЖДЕНИЕ: Радиатор может нагреваться при нормальной работе. Дайте радиатору достаточно времени, чтобы остыть, прежде чем прикасаться к нему.

ВНИМАНИЕ: Для максимального охлаждения процессора не прикасайтесь к теплообменным поверхностям радиатора. Масла на коже могут снизить теплопроводность термопасты.

Отключите кабель левого вентилятора от системной платы.

Отключите кабель правого вентилятора от системной платы.

В последовательном порядке (как указано на сборке радиатора) выкрутите семь винтов (M2x3), которые крепят сборку радиатора к системной плате.

Снимите сборку радиатора с системной платы.

ВНИМАНИЕ: Некорректное выравнивание радиатора может повредить системную плату и процессор.

ПРИМЕЧАНИЕ: Оригинальную термопасту можно повторно использовать, если оригинальная системная плата и вентилятор устанавливаются обратно вместе. Если заменяется либо системная плата, либо вентилятор, используйте термопрокладку, поставляемую в комплекте, чтобы обеспечить теплопередачу.

Совместите отверстия под винты на НОВОЙ сборке радиатора с отверстиями под винты на системной плате.

В последовательном порядке (как указано на сборке радиатора) установите семь винтов (M2x3), которые закрепляют сборку радиатора на системной плате.

Подключите кабель правого вентилятора к соответствующему разъёму на системной плате.

Подключите кабель левого вентилятора к соответствующему разъёму на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию о безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

Отклейте разъём клавиатуры от батареи.

Поднимите батарею с узла подставки для ладоней.

ОСТОРОЖНО: Убедитесь, что кабели клавиатуры и подсветки клавиатуры не находятся под аккумулятором.

Используя направляющий штифт, разместите НОВЫЙ аккумулятор на сборке подставки для ладоней.

Приклейте разъём клавиатуры, который фиксирует аккумулятор на сборке подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри компьютера, прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ПРИМЕЧАНИЕ: Серийный номер (Service Tag) вашего компьютера хранится на системной плате. Вы должны ввести серийный номер в программу настройки BIOS после замены системной платы.

ПРИМЕЧАНИЕ: Замена системной платы отменяет любые изменения, которые вы вносили в BIOS с помощью программы настройки BIOS. Вы должны снова внести соответствующие изменения после замены системной платы.

ПРИМЕЧАНИЕ: Перед отсоединением кабелей от системной платы отметьте расположение разъёмов, чтобы после замены системной платы правильно подключить кабели.

ОСТОРОЖНО: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

Отключите кабель платы с логотипом от системной платы.

С помощью тяговой петли отсоедините кабель платы кнопки питания от системной платы.

Откройте защёлку и отключите кабель дисплея от системной платы.

Переверните компьютер.

Снимите винт (M2.5x6L), который крепит кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.

Отключите кабель разъёма сетевого адаптера от системной платы.

Отключите кабель динамиков от системной платы.

Откройте защёлку и отключите кабель клавиатуры от системной платы.

Откройте защёлку и отключите кабель подсветки клавиатуры от системной платы.

Откройте защёлку и отключите кабель тачпада от системной платы.

Снимите винт (M2.5x6L), который крепит кронштейн порта USB Type-C к системной плате, и снимите кронштейн порта USB Type-C с системной платы.

Удалите два винта (M2.5x6L), которые закрепляют системную плату на сборке подставки для ладоней.

Снимите системную плату со сборки подставки для ладоней.

ОСТОРОЖНО: Убедитесь, что под системной платой нет кабелей.

Выровняйте отверстия под винты на НОВОЙ системной плате с отверстиями на сборке подставки для ладоней.

Установите два винта (M2.5x6L), которые закрепляют системную плату на сборке подставки для ладоней.

Выровняйте отверстие под винт на кронштейне порта USB Type-C с отверстием на системной плате на задней правой стороне компьютера.

Установите винт (M2.5x6L), который крепит кронштейн порта USB Type-C к системной плате на задней правой стороне компьютера.

Вставьте кабель тачпада в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель подсветки клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подсоедините кабель динамиков к системной плате.

Подсоедините кабель разъёма сетевого адаптера к системной плате.

Переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подсоедините кабель платы кнопки питания к системной плате.

Подсоедините кабель платы с логотипом к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Снимите антенные кабели с направляющих на узле подставки для ладоней.

Снимите кабель платы с логотипом с направляющих на узле подставки для ладоней.

Снимите кабель дисплея с направляющих на узле подставки для ладоней.

ОСТОРОЖНО: Положите компьютер на чистую ровную поверхность.

Переверните компьютер.

Снимите четыре винта (M2.5x6L), крепящие сборку дисплея к узлу подставки для ладоней.

Поднимите сборку дисплея с узла подставки для ладоней.

Снимите кабели из монтажных отверстий на узле подставки для ладоней.

Положите сборку дисплея на чистую ровную поверхность.

Протяните кабели через монтажные отверстия на узле подставки для ладоней.

Совместите отверстия под винты на петлях дисплея с отверстиями под винты на узле подставки для ладоней.

Установите четыре винта (M2.5x6L), крепящие сборку дисплея к узлу подставки для ладоней.

Переверните компьютер.

Протяните кабель платы с логотипом через направляющие на узле подставки для ладоней.

Протяните антенные кабели через направляющие на узле подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Аккуратно подденьте внутренние кромки рамки дисплея кончиками пальцев.

Осторожно поднимите рамку дисплея и переверните её.

Откройте защёлку и отключите кабель платы с логотипом в форме головы пришельца от платы логотипа.

Снимите ленту, фиксирующую кабель платы с логотипом к плате логотипа, и отключите кабель платы с логотипом от платы логотипа.

Снимите рамку дисплея со сборки дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Положите сборку дисплея на чистую ровную поверхность.

Подключите кабель платы с логотипом к плате логотипа.

Вставьте кабель платы с логотипом в плату логотипа и закройте защёлку, чтобы зафиксировать кабель.

Осторожно переверните рамку дисплея.

Совместите рамку дисплея с задней крышкой дисплея и антенной сборкой и аккуратно защёлкните рамку дисплея на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Используя пластиковую лопаточку, подденьте модуль камеры от задней крышки дисплея и антенной сборки.

Снимите ленту, фиксирующую кабель камеры к модулю камеры, и отключите кабель камеры от модуля камеры.

Поднимите модуль камеры с задней крышки дисплея и антенной сборки.

Используя направляющие штифты, приклейте НОВЫЙ модуль камеры к задней крышке дисплея и сборке антенн.

Подключите кабель камеры к модулю камеры.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите четыре винта (M1.6x2), которые крепят панель дисплея к задней крышке дисплея и сборке антенн.

Осторожно приподнимите панель дисплея и переверните её.

Отклейте ленту, фиксирующую кабель дисплея к панели дисплея.

Откройте защёлку и отсоедините кабель дисплея от панели дисплея.

Снимите панель дисплея с задней крышки дисплея.

Вставьте кабель дисплея в разъём на НОВОЙ панели дисплея и закройте защёлку, чтобы зафиксировать кабель.

Приклейте ленту, фиксирующую кабель дисплея к панели дисплея.

Переверните панель дисплея и аккуратно положите её на заднюю крышку дисплея.

ОСТОРОЖНО: Убедитесь, что под панелью дисплея нет кабелей.

Совместите отверстия под винты на панели дисплея с отверстиями на задней крышке дисплея и сборке антенн.

Установите четыре винта (M1.6x2), которые крепят панель дисплея к задней крышке дисплея и сборке антенн.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

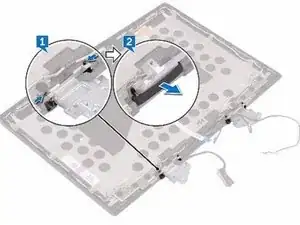

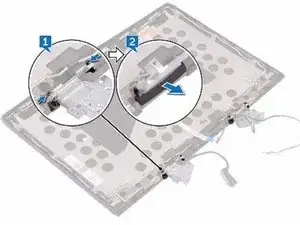

Нажмите на заглушки петель по обоим краям, чтобы освободить заглушки петель от петли.

Снимите заглушки петель с петель.

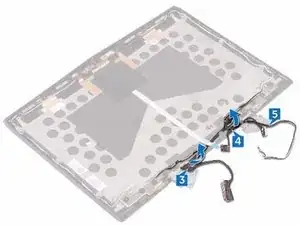

Снимите кабель дисплея из направляющей на задней крышке дисплея и сборке антенн.

Снимите кабель платы логотипа из направляющей на задней крышке дисплея и сборке антенн.

Снимите антеннные кабели из направляющей на задней крышке дисплея и сборке антенн.

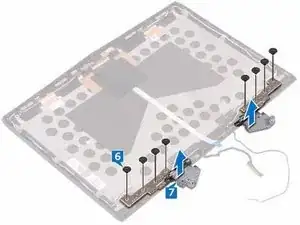

Удалите восемь винтов (M2.5x2.0L), которые крепят петли к задней крышке дисплея и сборке антенн.

Поднимите петли с задней крышки дисплея и сборки антенн.

Совместите отверстия под винты на НОВЫХ петлях дисплея с отверстиями на задней крышке дисплея и сборке антенн.

Установите восемь винтов (M2.5x2.0L), которые крепят петли дисплея к задней крышке дисплея и сборке антенн.

Проложите антеннные кабели через направляющие на задней крышке дисплея и сборке антенн.

Проложите кабель платы логотипа через направляющие на задней крышке дисплея и сборке антенн.

Проложите кабель дисплея через направляющие на задней крышке дисплея и сборке антенн.

Наденьте заглушки петель на петли дисплея и нажмите, чтобы защёлкнуть их на месте.
