Замена кабеля камеры Dell Alienware 13 R3

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Ослабьте пять нерезьбовых винтов, крепящих крышку основания к основанию компьютера.

Используя пластиковую лопатку, аккуратно подденьте крышку основания, чтобы освободить защёлки крышки основания из пазов на основании компьютера.

Снимите крышку основания с основания компьютера.

Используя пластиковую лопатку, отсоедините кабель батареи от системной платы.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Подсоедините кабель батареи к системной плате.

Вставьте защёлки новой крышки основания в пазы на основании компьютера и защёлкните крышку на место.

Затяните пять нерезьбовых винтов, крепящих крышку основания к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

ОПАСНО: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.

Удалите винт (M2x3), крепящий беспроводную карту и кронштейн к основанию компьютера.

Снимите кронштейн беспроводной карты с беспроводной карты.

Отсоедините антенные кабели от беспроводной карты.

ОПАСНО: Чтобы не повредить беспроводную карту, не размещайте под ней кабели.

Совместите выемку на беспроводной карте с выступом в слоте для беспроводной карты.

Вставьте новую беспроводную карту под углом в слот для беспроводной карты.

Подсоедините антенные кабели к беспроводной карте.

Совместите отверстие под винт в кронштейне беспроводной карты с отверстием в беспроводной карте и в основании компьютера.

Замените винт (M2x3), крепящий кронштейн беспроводной карты к беспроводной карте и к основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Удалите винт (M2x3), крепящий твердотельный накопитель к основанию компьютера.

Поднимите и выдвиньте твердотельный накопитель из его слота.

Совместите выемку на новом твердотельном накопителе с выступом в слоте для твердотельного накопителя и вставьте накопитель в слот.

Нажмите на модуль памяти до щелчка, чтобы зафиксировать его на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

С помощью кончиков пальцев аккуратно раздвиньте фиксирующие защёлки с обоих концов слота для модуля памяти, чтобы модуль памяти выскочил.

Сдвиньте и извлеките модуль памяти из слота для модуля памяти.

Совместите выемку на новом модуле памяти с выступом в слоте для модуля памяти и вставьте модуль под углом, плотно введя его в слот.

Нажмите на модуль памяти до щелчка, чтобы зафиксировать его на месте.

Удалите два винта (M2.5x6L), крепящие крышку задних портов к узлу подставки для рук.

Используя пластиковую лопатку, аккуратно освободите защёлки, крепящие крышку задних портов к основанию компьютера.

Сдвиньте и снимите крышку задних портов с основания компьютера.

Вставьте НОВУЮ заднюю крышку разъёмов в пазы основания компьютера и защёлкните её на месте.

Установите два винта (M2.5x6L), которыми закрепляется задняя крышка разъёмов на узле подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию по технике безопасности, поставлявшуюся с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Удалите одиннадцать винтов (M2.5x6L), которыми основание компьютера крепится к узлу подставки для ладоней.

Удалите винт (M2x3), которым основание компьютера крепится к узлу подставки для ладоней.

Удалите два винта (M2.5x6L), которыми основание компьютера крепится к узлу подставки для ладоней.

Отсоедините основание компьютера от узла подставки для ладоней.

Совместите отверстия под винты на НОВОМ основании компьютера с отверстиями под винты на узле подставки для ладоней.

Установите два винта (M2.5x6L), которыми основание компьютера крепится к узлу подставки для ладоней.

Установите винт (M2x3), которым основание компьютера крепится к узлу подставки для ладоней.

Установите одиннадцать винтов (M2.5x6L), которыми основание компьютера крепится к узлу подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию по технике безопасности, поставлявшуюся с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

ВНИМАНИЕ: Извлечение батарейки типа «таблетка» сбрасывает настройки программы настройки BIOS к значениям по умолчанию. Рекомендуется записать настройки BIOS перед извлечением батарейки.

Отсоедините кабель батарейки типа «таблетка» от системной платы.

Осторожно отклейте батарейку типа «таблетка» вместе с её кабелем от узла подставки для ладоней.

Приклейте НОВУЮ батарейку типа «таблетка» к узлу подставки для ладоней.

Подключите кабель батарейки типа «таблетка» к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию по технике безопасности, поставлявшуюся с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

ПРЕДУПРЕЖДЕНИЕ: Радиатор может нагреваться во время нормальной работы. Дайте радиатору достаточно времени остыть перед тем, как прикасаться к нему.

ВНИМАНИЕ: Для максимального охлаждения процессора не прикасайтесь к областям теплообмена на радиаторе. Масла на коже могут снизить теплопередачу термопасты.

Отсоедините кабель левого вентилятора от системной платы.

Отсоедините кабель правого вентилятора от системной платы.

В последовательном порядке (как указано на сборке радиатора) удалите семь винтов (M2x3), которыми сборка радиатора крепится к системной плате.

Снимите сборку радиатора с системной платы.

ВНИМАНИЕ: Некорректное выравнивание радиатора может повредить системную плату и процессор.

ПРИМЕЧАНИЕ: Оригинальная термопаста может быть повторно использована, если оригинальная системная плата и вентилятор устанавливаются снова совместно. Если заменяется либо системная плата, либо вентилятор, используйте термопрокладку, поставляемую в комплекте, чтобы обеспечить теплопроводность.

Совместите отверстия под винты на НОВОЙ сборке радиатора с отверстиями под винты на системной плате.

В последовательном порядке (как указано на сборке радиатора) установите семь винтов (M2x3), которыми сборка радиатора крепится к системной плате.

Подключите кабель правого вентилятора к соответствующему разъёму на системной плате.

Подключите кабель левого вентилятора к соответствующему разъёму на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информацию по технике безопасности, поставлявшуюся с компьютером, и следуйте шагам в разделе «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

Отклейте разъём клавиатуры от батареи.

Снимите батарею с узла подставки для ладоней.

ВНИМАНИЕ: Убедитесь, что кабели клавиатуры и подсветки клавиатуры не находятся под аккумулятором.

С помощью направляющего штифта установите НОВЫЙ аккумулятор на узел подставки для рук.

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера прочитайте информационные материалы по технике безопасности, поставляемые с вашим компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После выполнения работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

ПРИМЕЧАНИЕ. Серийный номер (Service Tag) вашего компьютера хранится на системной плате. После замены системной платы необходимо ввести серийный номер в программу настройки BIOS.

ПРИМЕЧАНИЕ. Замена системной платы сбрасывает любые изменения, внесённые вами в BIOS с помощью программы настройки BIOS. После замены системной платы необходимо снова внести соответствующие изменения.

ПРИМЕЧАНИЕ. Перед отсоединением кабелей от системной платы отметьте расположение разъёмов, чтобы после замены системной платы правильно подключить кабели.

ВНИМАНИЕ: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

Отключите кабель платы с логотипом от системной платы.

Используя язычок, отключите кабель платы кнопки питания от системной платы.

Откройте защёлку и отключите кабель дисплея от системной платы.

Переверните компьютер.

Удалите винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате, и приподнимите кронштейн порта USB Type-C с системной платы.

Отключите кабель разъёма питания адаптера от системной платы.

Отключите кабель динамика от системной платы.

Откройте защёлку и отключите кабель клавиатуры от системной платы.

Откройте защёлку и отключите кабель подсветки клавиатуры от системной платы.

Откройте защёлку и отключите кабель тачпада от системной платы.

Удалите винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате, и приподнимите кронштейн порта USB Type-C с системной платы.

Удалите два винта (M2.5x6L), которые фиксируют системную плату к узлу подставки для рук.

Поднимите системную плату с узла подставки для рук.

ВНИМАНИЕ: Убедитесь, что под системной платой нет кабелей.

Совместите отверстия под винты на НОВОЙ системной плате с отверстиями под винты на узле подставки для рук.

Установите на место два винта (M2.5x6L), которые фиксируют системную плату к узлу подставки для рук.

Совместите отверстие под винт на кронштейне порта USB Type-C с соответствующим отверстием на системной плате на задней и правой стороне компьютера.

Установите винт (M2.5x6L), который фиксирует кронштейн порта USB Type-C к системной плате на задней и правой стороне компьютера.

Вставьте кабель тачпада в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель подсветки клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель динамика к системной плате.

Подключите кабель разъёма питания адаптера к системной плате.

Переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель платы кнопки питания к системной плате.

Подключите кабель платы с логотипом к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед вмешательствами внутри компьютера прочтите поставляемую с компьютером информацию по технике безопасности и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Снимите антенные кабели с направляющих на узле подлокотника.

Снимите кабель платки с логотипом с направляющих на узле подлокотника.

Снимите кабель дисплея с направляющих на узле подлокотника.

ОСТОРОЖНО: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

Удалите четыре винта (M2.5x6L), фиксирующие узел дисплея к узлу подлокотника.

Поднимите узел дисплея с узла подлокотника.

Удалите кабели из направляющих отверстий на узле подлокотника.

Поместите узел дисплея на чистую ровную поверхность.

Протяните кабели через направляющие отверстия на узле подлокотника.

Совместите отверстия под винты петель дисплея с отверстиями под винты на узле подлокотника.

Установите четыре винта (M2.5x6L), фиксирующие узел дисплея к узлу подлокотника.

Переверните компьютер.

Протяните кабель платки с логотипом через направляющие на узле подлокотника.

Протяните антенные кабели через направляющие на узле подлокотника.

ПРЕДУПРЕЖДЕНИЕ: Перед вмешательствами внутри компьютера прочтите поставляемую с компьютером информацию по технике безопасности и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Аккуратно подденьте внутренние кромки рамки дисплея кончиками пальцев.

Осторожно поднимите рамку дисплея и переверните её.

Откройте защёлку и отключите кабель платки с логотипом от платки логотипа.

Отклейте ленту, фиксирующую кабель платки с логотипом к плате логотипа, и отсоедините кабель платки с логотипом от платы логотипа.

Снимите рамку дисплея с узла дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед вмешательствами внутри компьютера прочтите поставляемую с компьютером информацию по технике безопасности и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Поместите узел дисплея на чистую ровную поверхность.

Подключите кабель платки с логотипом к плате логотипа.

Вставьте кабель платки с логотипом в разъём платы логотипа и закройте защёлку, чтобы зафиксировать кабель.

Осторожно переверните рамку дисплея.

Совместите рамку дисплея с задней крышкой дисплея и антенной сборкой и аккуратно защёлкните рамку дисплея на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед вмешательствами внутри компьютера прочтите поставляемую с компьютером информацию по технике безопасности и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

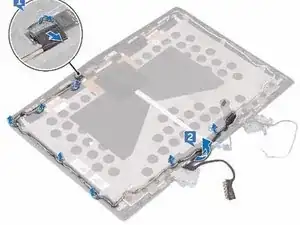

Отклейте ленту, фиксирующую кабель камеры к модулю камеры, и отключите кабель камеры от модуля камеры.

Запомните маршрут прокладки кабеля камеры и снимите кабель из направляющих на задней крышке дисплея и антенной сборке.

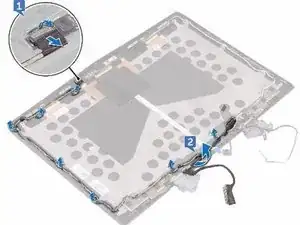

Проложите НОВЫЙ кабель камеры через направляющие на задней крышке дисплея и антенной сборке.

Подключите кабель камеры к модулю камеры.
