Замена камеры Dell Alienware 13 R3

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Ослабьте пять незакручивающихся винтов, которые закрепляют заднюю крышку на основании компьютера.

Используя пластиковую лопатку, аккуратно подденьте заднюю крышку, чтобы освободить защёлки задней крышки из выступов в основании компьютера.

Снимите заднюю крышку с основания компьютера.

Используя пластиковую лопатку, отсоедините кабель аккумулятора от системной платы.

Нажмите и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить системную плату.

Подключите кабель аккумулятора к системной плате.

Вставьте защёлки новой задней крышки в выступы на основании компьютера и защёлкните крышку на место.

Затяните пять незакручивающихся винтов, которые закрепляют заднюю крышку на основании компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

ОСТОРОЖНО: Чтобы не повредить карту беспроводной связи, не размещайте под ней кабели.

Удалите винт (M2x3), который фиксирует плату беспроводной сети и кронштейн к основанию компьютера.

Поднимите кронштейн платы беспроводной сети с платы беспроводной связи.

Отсоедините антенные кабели от платы беспроводной связи.

ОСТОРОЖНО: Чтобы не повредить карту беспроводной связи, не размещайте под ней кабели.

Совместите выемку на плате беспроводной связи с выступом в слоте для платы беспроводной связи.

Вставьте новую плату беспроводной связи под углом в слот для платы беспроводной связи.

Подключите антенные кабели к плате беспроводной связи.

Совместите отверстие под винт в кронштейне платы беспроводной связи с отверстиями в плате беспроводной связи и в основании компьютера.

Замените винт (M2x3), который фиксирует кронштейн платы беспроводной связи к плате беспроводной связи и основанию компьютера.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

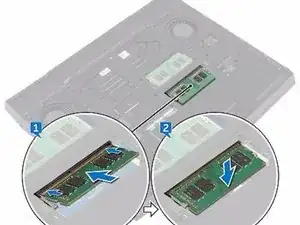

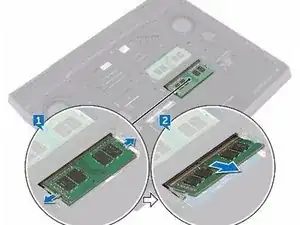

С помощью кончиков пальцев аккуратно раздвиньте фиксирующие защёлки по концам слота для модуля памяти, пока модуль памяти не выйдет под углом.

Сдвиньте и извлеките модуль памяти из слота для модуля памяти.

Совместите выемку на новом модуле памяти с выступом в слоте для модуля памяти и вставьте модуль памяти под углом до упора.

Надавите на модуль памяти, пока он не защёлкнется на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

Удалите винт (M2x3), который фиксирует твердотельный накопитель к основанию компьютера.

Поднимите и извлеките твердотельный накопитель из его слота.

Совместите выемку на новом твердотельном накопителе с выступом в слоте для твердотельного накопителя и вставьте накопитель в слот.

Надавите на модуль памяти, пока он не защёлкнется на месте.

Удалите два винта (M2.5x6L), которые закрепляют крышку задних интерфейсов на сборке подставки для рук.

Используя пластиковую лопатку, осторожно освободите защёлки, фиксирующие крышку задних интерфейсов на основании компьютера.

Сдвиньте и снимите крышку задних интерфейсов с основания компьютера.

Вставьте НОВУЮ заднюю крышку I/O в направляющие на основании компьютера и защёлкните её на место.

Замените два винта (M2.5x6L), которые крепят заднюю крышку I/O к узлу подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

Удалите одиннадцать винтов (M2.5x6L), которые крепят основание компьютера к узлу подставки для ладоней.

Удалите винт (M2x3), который крепит основание компьютера к узлу подставки для ладоней.

Удалите два винта (M2.5x6L), которые крепят основание компьютера к узлу подставки для ладоней.

Поднимите основание компьютера с узла подставки для ладоней.

Совместите отверстия для винтов на НОВОМ основании компьютера с отверстиями для винтов на узле подставки для ладоней.

Замените два винта (M2.5x6L), которые крепят основание компьютера к узлу подставки для ладоней.

Замените винт (M2x3), который крепит основание компьютера к узлу подставки для ладоней.

Замените одиннадцать винтов (M2.5x6L), которые крепят основание компьютера к узлу подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ВНИМАНИЕ: Извлечение элемента питания в форме монетки сбрасывает настройки программы настройки BIOS до значений по умолчанию. Рекомендуется записать настройки BIOS перед удалением элемента питания в форме монетки.

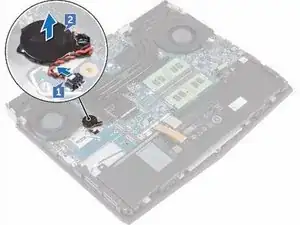

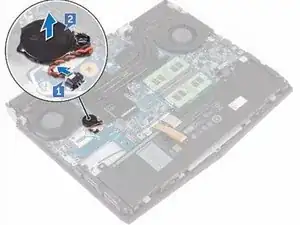

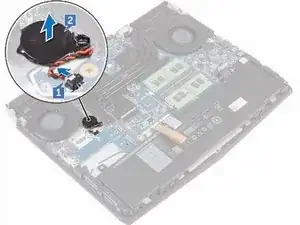

Отключите кабель батарейки в форме монетки от системной платы.

Осторожно снимите батарейку в форме монетки вместе с её кабелем с узла подставки для ладоней.

Приклейте НОВУЮ батарейку в форме монетки к узлу подставки для ладоней.

Подсоедините кабель батарейки в форме монетки к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

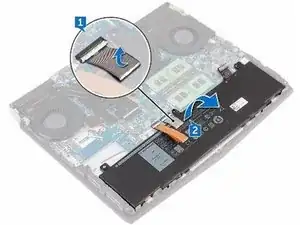

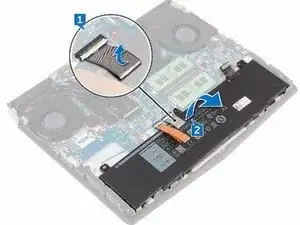

Отделите разъём клавиатуры от батареи.

Поднимите батарею с узла подставки для ладоней.

ВНИМАНИЕ: Убедитесь, что кабели клавиатуры и подсветки клавиатуры не находятся под батареей.

С помощью направляющего штыря установите НОВУЮ батарею на узел подставки для ладоней.

Приклейте разъём клавиатуры, который фиксирует батарею к узлу подставки для ладоней.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию о безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции в разделе «После работы внутри компьютера».

ПРЕДУПРЕЖДЕНИЕ: Во время нормальной работы радиатор может стать горячим. Дайте радиатору достаточно времени остыть перед прикосновением.

ВНИМАНИЕ: Для максимального охлаждения процессора не прикасайтесь к зонам теплообмена на радиаторе. Масла на коже могут снизить теплопередачу теплопроводящей пасты.

Отключите кабель левого вентилятора от системной платы.

Отключите кабель правого вентилятора от системной платы.

В порядке последовательности (как указано на узле радиатора) снимите семь винтов (M2x3), которые крепят узел радиатора к системной плате.

Поднимите узел радиатора с системной платы.

ВНИМАНИЕ: Некорректная установка радиатора может повредить системную плату и процессор.

ПРИМЕЧАНИЕ: Оригинальную теплопроводящую пасту можно повторно использовать, если исходная системная плата и вентилятор установлены совместно. Если заменяется либо системная плата, либо вентилятор, используйте термопрокладку, поставляемую в комплекте, чтобы обеспечить теплопроводность.

Совместите отверстия для винтов на НОВОМ узле радиатора с отверстиями для винтов на системной плате.

В порядке последовательности (указанном на узле радиатора) замените семь винтов (M2x3), которые крепят узел радиатора к системной плате.

Подключите кабель правого вентилятора к соответствующему разъему на системной плате.

Подключите кабель левого вентилятора к соответствующему разъему на системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После завершения работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

ПРИМЕЧАНИЕ: Сервисный тег вашего компьютера хранится на системной плате. После замены системной платы необходимо ввести сервисный тег в программу настройки BIOS.

ПРИМЕЧАНИЕ: Замена системной платы сбрасывает любые изменения, внесённые в BIOS с помощью программы настройки BIOS. После замены системной платы необходимо снова внести соответствующие настройки.

ПРИМЕЧАНИЕ: Перед отсоединением кабелей от системной платы запомните расположение разъёмов, чтобы после замены системной платы правильно подключить кабели.

ВНИМАНИЕ: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

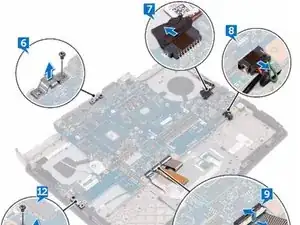

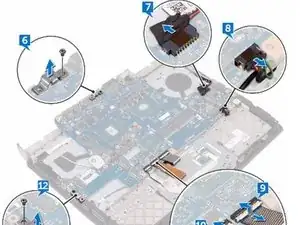

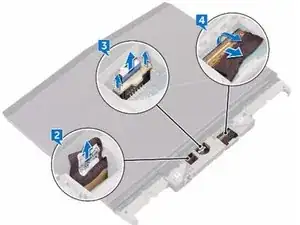

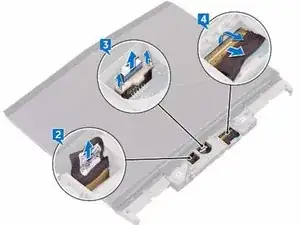

Отключите кабель платы логотипа от системной платы.

С помощью тяговой петли отсоедините кабель платы кнопки питания от системной платы.

Откройте защёлку и отсоедините кабель дисплея от системной платы.

Переверните компьютер.

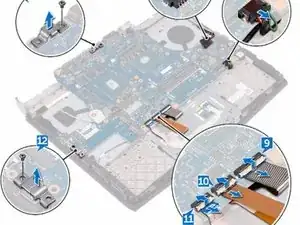

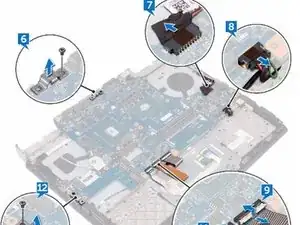

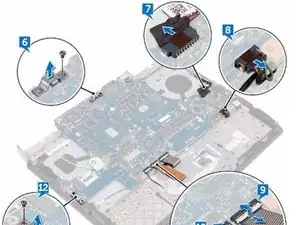

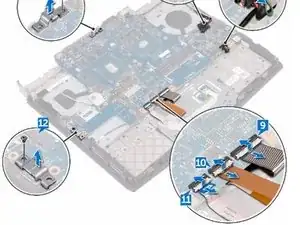

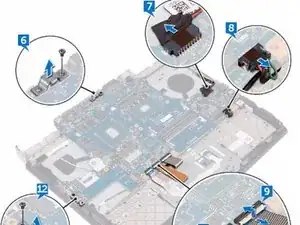

Снимите винт (M2.5x6L), которым крепится кронштейн порта USB Type-C к системной плате, и поднимите кронштейн порта USB Type-C с системной платы.

Отключите кабель разъёма питания адаптера от системной платы.

Отключите кабель динамика от системной платы.

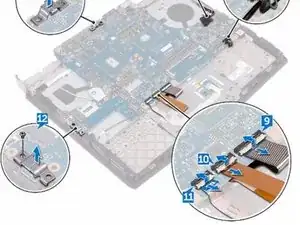

Откройте защёлку и отсоедините кабель клавиатуры от системной платы.

Откройте защёлку и отсоедините кабель подсветки клавиатуры от системной платы.

Откройте защёлку и отсоедините кабель тачпада от системной платы.

Снимите винт (M2.5x6L), которым крепится кронштейн порта USB Type-C к системной плате, и поднимите кронштейн порта USB Type-C с системной платы.

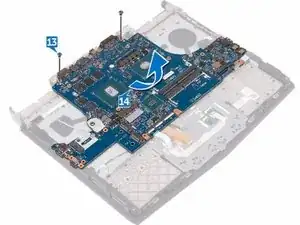

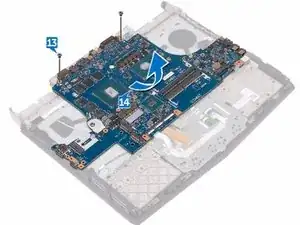

Выверните два винта (M2.5x6L), которыми системная плата закреплена на узле подставки для ладоней.

Поднимите системную плату с узла подставки для ладоней.

ВНИМАНИЕ: Убедитесь, что под системной платой нет кабелей.

Совместите отверстия под винты на НОВОЙ системной плате с отверстиями под винты на узле подставки для ладоней.

Установите два винта (M2.5x6L), которыми системная плата крепится к узлу подставки для ладоней.

Совместите отверстие под винт на кронштейне порта USB Type-C с соответствующим отверстием на системной плате на задней правой стороне компьютера.

Вставьте винт (M2.5x6L), которым крепится кронштейн порта USB Type-C к системной плате на задней правой стороне компьютера.

Вставьте кабель тачпада в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель подсветки клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Вставьте кабель клавиатуры в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель динамика к системной плате.

Подключите кабель разъёма питания адаптера к системной плате.

Переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Подключите кабель платы кнопки питания к системной плате.

Подключите кабель платы логотипа к системной плате.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

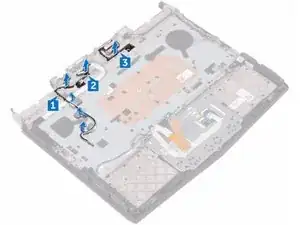

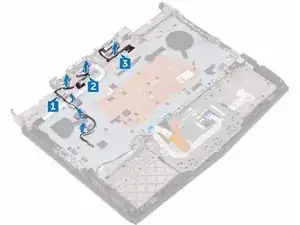

Снимите антенные кабели с направляющих на узле подставки для кистей.

Снимите кабель платы с логотипом с направляющих на узле подставки для кистей.

Снимите кабель дисплея с направляющих на узле подставки для кистей.

ОСТОРОЖНО: Поместите компьютер на чистую ровную поверхность.

Переверните компьютер.

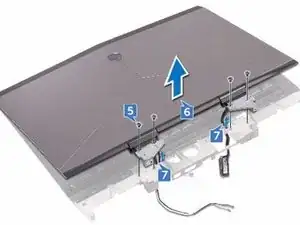

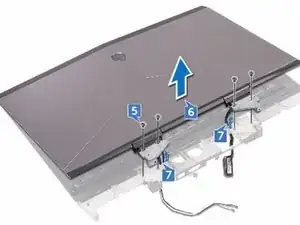

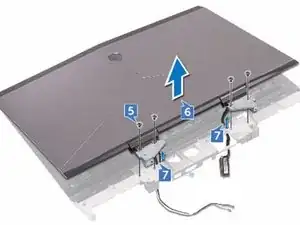

Удалите четыре винта (M2.5x6L), удерживающие узел дисплея к узлу подставки для кистей.

Поднимите узел дисплея с узла подставки для кистей.

Снимите кабели из направляющих отверстий на узле подставки для кистей.

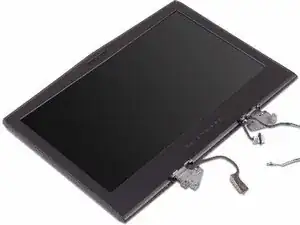

Поместите узел дисплея на чистую ровную поверхность.

Пропротяните кабели через направляющие отверстия на узле подставки для кистей.

Совместите отверстия для винтов на петлях дисплея с отверстиями для винтов на узле подставки для кистей.

Верните четыре винта (M2.5x6L), которые крепят узел дисплея к узлу подставки для кистей.

Переверните компьютер.

Пропротяните кабель платы с логотипом через направляющие на узле подставки для кистей.

Пропротяните антенные кабели через направляющие на узле подставки для кистей.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

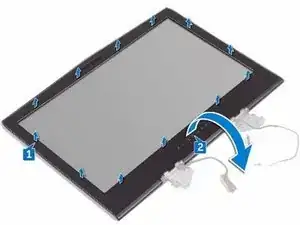

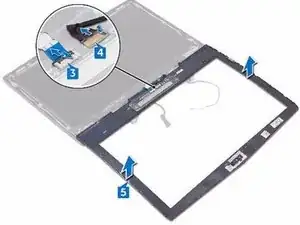

Используя кончики пальцев, аккуратно подденьте внутренние кромки рамки дисплея.

Осторожно поднимите рамку дисплея и переверните её.

Откройте защёлку и отсоедините кабель платы с логотипом «инопланетной головы» от платы с логотипом.

Отклейте ленту, фиксирующую кабель платы с логотипом к плате с логотипом, и отсоедините кабель платы с логотипом от платы с логотипом.

Снимите рамку дисплея с узла дисплея.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

Поместите узел дисплея на чистую ровную поверхность.

Подсоедините кабель платы с логотипом к плате с логотипом.

Вставьте кабель платы с логотипом «инопланетной головы» в плату с логотипом и закройте защёлку, чтобы зафиксировать кабель.

Осторожно переверните рамку дисплея.

Совместите рамку дисплея с задней крышкой дисплея и антенной сборкой и аккуратно защёлкните рамку дисплея на месте.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела Перед работой внутри компьютера. После работы внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

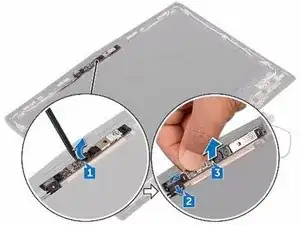

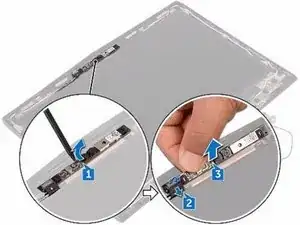

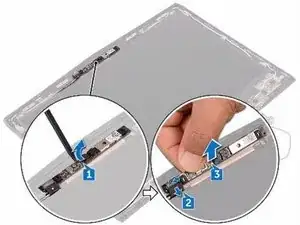

Используя пластиковый медиатор, подденьте модуль камеры от задней крышки дисплея и антенной сборки.

Отклейте ленту, фиксирующую кабель камеры к модулю камеры, и отсоедините кабель камеры от модуля камеры.

Поднимите модуль камеры с задней крышки дисплея и антенной сборки.

Используя направляющие штифты, приклейте НОВЫЙ модуль камеры к задней крышке дисплея и сборке антенны.

Подключите кабель камеры к модулю камеры.

Приклейте ленту, фиксирующую кабель камеры к модулю камеры.
