Замена SSD в Lenovo Yoga C640-13IML

Ноутбуки

Замена SSD в вашем Lenovo Yoga C640-13IML может улучшить производительность системы, ускорить время загрузки и увеличить общую ёмкость хранения. Этот гид проведёт вас через процесс замены внутреннего M.2 2242 PCIe NVMe SSD шаг за шагом.

Внимание: Замена внутренних компонентов сопряжена с риском статического повреждения. Всегда выключайте ноутбук, отключайте его от сети и отсоединяйте аккумулятор перед обработкой внутренних деталей. Используйте антистатический браслет, если он доступен.
Примечание: Если ваш ноутбук испытывает медлительность, частые сбои или не включается, причиной может быть неисправный SSD. Обновление до нового SSD может решить эти проблемы и продлить срок службы вашего устройства.
Напоминание: Следите за всеми винтами и кабелями, которые вы удаляете. Снимайте фотографии или помечайте компоненты, чтобы облегчить сборку и избежать ошибок.

Следуя этому руководству внимательно, вы сможете безопасно обновить своё хранилище и дать вашему Lenovo Yoga C640 новую жизнь.

Шаг 1

Используйте отвертку Torx T4 для удаления шести винтов 4.60 мм, удерживающих нижнюю панель.

Сохраняйте винты в порядке, чтобы упростить сборку.

Шаг 2

Вставьте пластиковую лопатку или открывающий инструмент в щель между нижней панелью и корпусом.

Осторожно проведите инструментом по краям, чтобы высвободить внутренние защелки и снять панель.

Делайте это медленно, чтобы не сломать пластиковые защелки.

Шаг 3

Удалите пять винтов 4.60 мм Phillips #0, удерживающих аккумулятор на корпусе.

Сохраняйте эти винты отдельно от винтов нижней панели — они разного размера.

Шаг 4

Используйте плоский конец лопатки, чтобы приподнять и разъединить наружные края разъёма. Возможно, вам придётся использовать пальцы, чтобы вытянуть разъём полностью из гнезда.

Не тяните за провода аккумулятора — приподнимайте только с пластикового основания разъёма, используя лопатку.

Чтобы подключить кабель, осторожно установите разъём над его гнездом и нажмите строго вниз — разъём должен защелкнуться на месте без значительных усилий. Если у вас возникают трудности, скорее всего, разъём неправильно установлен. Перепозиционируйте его и попробуйте снова.

Вытяните аккумулятор из ноутбука.

Шаг 5

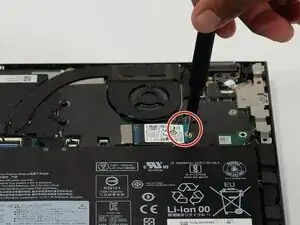

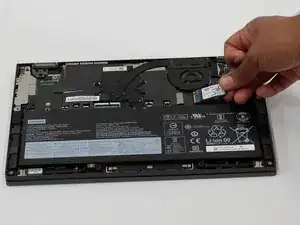

Используйте отвертку Phillips #0 для удаления винта 2.23, удерживающего SSD.

Перевод руководства с ifixit.com
