Замена нижней камеры экрана Lenovo Yoga Book X90F
Используйте это руководство для замены нижней камеры в Lenovo Yoga Book X90F.
Lenovo Yoga Book X90F комплектуется двумя камерами: одна на верхнем экране и одна на нижнем. Нижняя камера используется, когда компьютер находится в режиме планшета.
Перед тем как приступать к замене камеры, ознакомьтесь со страницей устранения неполадок Lenovo Yoga Book X90F.
Для замены камеры требуется снятие нижнего экрана. В процессе потребуется также заменить экран. Будьте осторожны — осколки стекла при разбитом экране могут представлять опасность.
Шаг 1

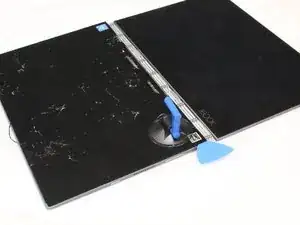

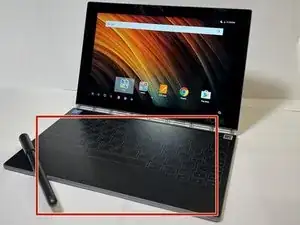

Перед началом отключите и полностью обесточьте устройство. Тепловая пушка или фен подойдут для нагрева клея, удерживающего экран. Нагрейте всю поверхность нижнего экрана.
При обратной сборке потребуется новая лента или клей.
Шаг 2

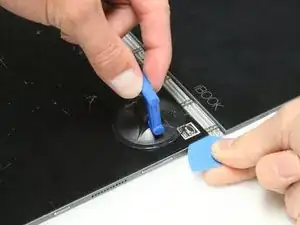

Когда клей нагреется, возьмите присоску iFixIt и поднимите угол. В этом месте экран должен отделяться от клея.
Пока экран приподнят, вставьте инструмент для вскрытия iFixit, чтобы помочь отпереть экран.
Экран может легко треснуть, так как он тонкий и хрупкий.
Шаг 3
Пока экран приподнят, вставьте пластиковые лопатки для вскрытия. Нагрейте клей и используйте инструмент для снятия экрана, чтобы не прилагать чрезмерную силу при отдирании.
Шаг 4

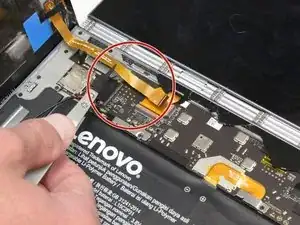

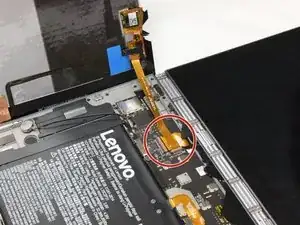

После того как экран открыт, отключите шлейф, соединяющий нижний экран с материнской платой, аккуратно потянув шлейф пинцетом.
Если на язычках есть черные накладки, как показано на втором изображении, аккуратно снимите их с помощью пинцета.
Дополнительную информацию о разъемах с нулевым усилием (ZIF) можно найти в этом руководстве: this guide.
Шаг 5

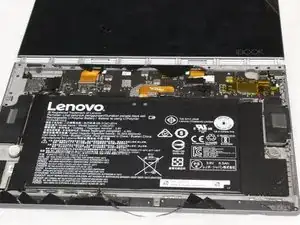

Отделите и снимите нижний экран с устройства.
Шаг 6

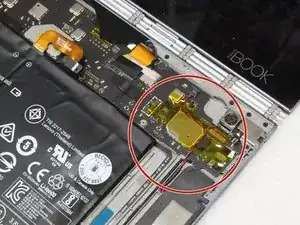

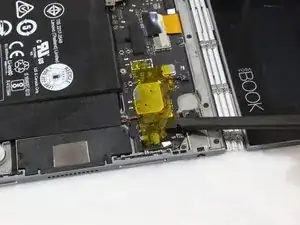

Используйте лопаточку, чтобы снять желтую наклейку с материнской платы.
Шаг 7

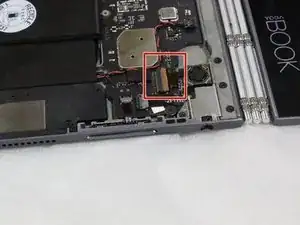

Снимите оранжевую защелку шлейфа камеры.
Подденьте оранжевую защелку лопаткой и слегка потяните вверх.
Это позволит шлейфу легко отсоединиться от материнской платы.
Снимите шлейф с помощью пинцета.
Шаг 8

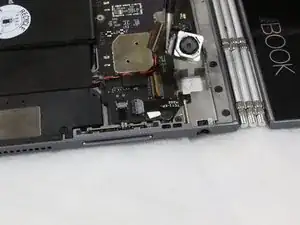

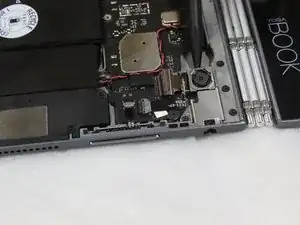

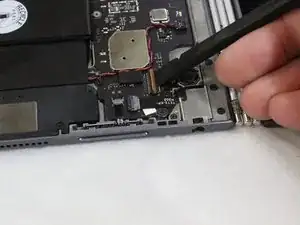

Используйте остроконечный конец лопатки, чтобы поддеть и вынуть камеру.
Камеру удерживает полоса двустороннего клея. Для её удаления может потребоваться усилие.

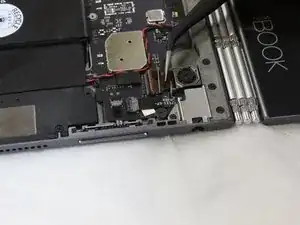

Выньте камеру пинцетом.
При установке добавьте новую клеящую полосу для закрепления камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
