Замена петлевой сборки Lenovo Yoga C930-13IKB

Переверните устройство так, чтобы нижняя сторона была обращена вверх.

Снимите шесть винтов T5 Torx длиной 3,5 мм.

Подденьте заднюю крышку при помощи пластмассового инструмента для открытия.

Ослабьте заднюю крышку в нескольких местах с помощью инструмента, затем снимите всю крышку.

Возможно, придётся провести пластмассовым инструментом вдоль кромок, пока не найдёте небольшой зазор, чтобы отделить крышку от ноутбука.

Не используйте металлический инструмент при работе с устройством.

Осторожно снимите крышку вручную.

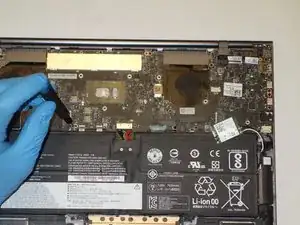

Отключите батарею от материнской платы, сжав кабели пальцами и резко потянув их наружу.

При необходимости используйте лопатку для помощи.

Отвинтите четыре винта диаметром 3 мм крестовой отвёрткой.

Батарея по-прежнему закреплена двумя тянущимися клеевыми полосками, аналогичными тем, что используются в iPhone.

С помощью пальцев подденьте прозрачную пластиковую тянущуюся язычок одной из клеевых полосок.

Схватите язычок и медленно тяните от батареи под небольшим углом. Клеевая полоса растянется во много раз и постепенно отделится от под батареей.

Повторите процедуру для второй полоски на противоположной стороне батареи.

Следите, чтобы не гнуть батарею. Повреждение батареи опасно.

Снимите батарею вручную.

Снимите четыре винта 3 мм Phillips #0 с узла вентилятора.

Снимите четыре винта 2 мм Phillips #00 с самих вентиляторов.

Открутите три винта 3 мм Phillips #0 на радиаторе.

Используя пластмассовый инструмент для открытия, снимите два небольших белых разъёма питания для каждого из двух вентиляторов.

Аккуратно выньте узел вентилятора из ноутбука.

При сборке обязательно очистите и заново нанесите термопасту на радиатор.

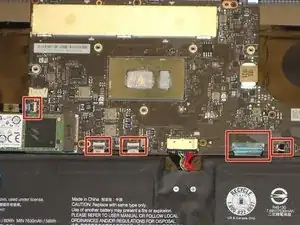

С помощью лопаты-галберда аккуратно приподнимите чёрную защёлку сверху каждого из пяти ZIF-разъёмов для ленточных кабелей. Затем вытащите кабели из разъёмов.

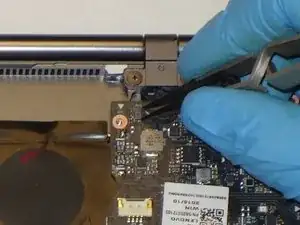

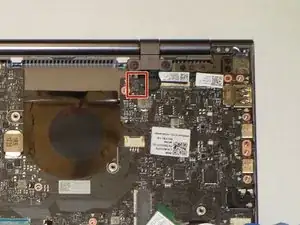

С помощью обратных пинцетов аккуратно выньте маленький чёрный кабель в верхнем правом углу материнской платы.

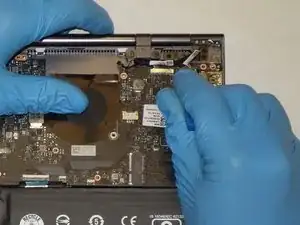

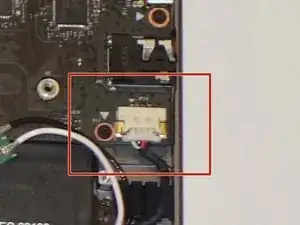

Используя два пластмассовых инструмента для открытия, аккуратно отключите белый разъём динамика в нижнем левом углу материнской платы.

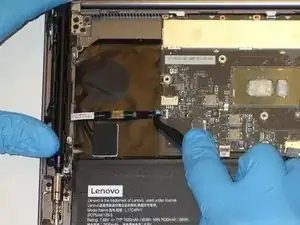

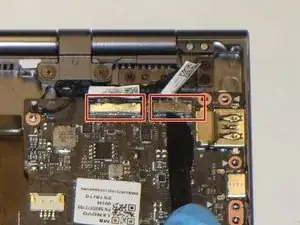

С помощью пластмассового инструмента для открытия аккуратно приподнимите металлические язычки двух кабелей дисплея, чтобы извлечь кабели из верхнего правого угла материнской платы.

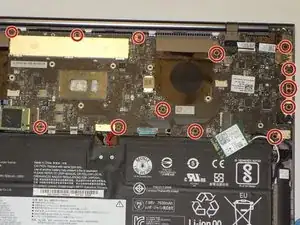

Снимите четырнадцать винтов 3 мм Phillips #00, которые фиксируют материнскую плату.

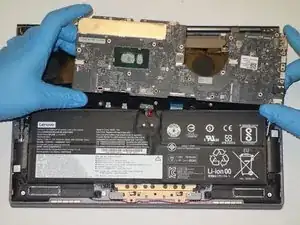

Осторожно, удерживая обе стороны материнской платы, аккуратно выньте сборку.

С помощью лопаты-галберда аккуратно приподнимите металлическую окантовку, выравненную по нижнему краю дисплея.

Снимите десять винтов 3 мм вдоль нижнего края дисплея крестовой отвёрткой #00.

Осторожно подденьте два медиатораа для открытия под дисплей.

Медленно продвигайте медиаторы вокруг дисплея.

Добавляйте медиаторы по мере необходимости, чтобы удерживать дисплей отделённым от рамки.

Будьте осторожны при работе с разбитым стеклом.

Инструмент iFixit с присоской можно использовать для дополнительного рычага при снятии дисплея.

Осторожно переверните сборку дисплея так, чтобы она опиралась на клавиатуру.

Используйте лопатку «алебарда», чтобы поднять фиксирующую защёлку ZIF-коннектора, удерживающего чёрный ленточный кабель, идущий вертикально по экрану.

Выньте чёрный ленточный кабель из разъёма.

Используйте лопатку «алебарда», чтобы поднять защёлку ZIF-коннектора горизонтального чёрного ленточного кабеля.

Выньте горизонтальный чёрный ленточный кабель из разъёма.

Осторожно вытяните оставшуюся часть горизонтального чёрного ленточного кабеля с задней стороны экрана.

Используйте лопатку «алебарда», чтобы отогнуть металлическую защёлку видеокабеля вверх.

С помощью лопатки «алебарда» аккуратно вытащите разъём из дисплея.

Аккуратно отведите дисплей прочь от корпуса ноутбука.

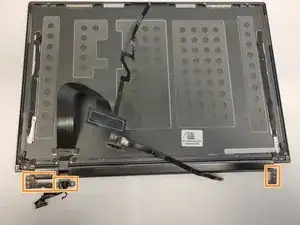

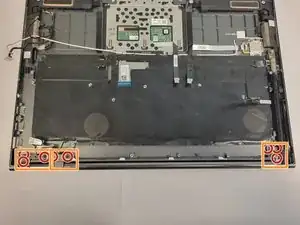

Удалите восемь винтов 3 мм с креплений петли на задней крышке, используя крестовую отвёртку Phillips #00.

Осторожно отсоедините разъёмы узла петли от крышки ЖК-дисплея, чтобы отделить её от задней крышки.

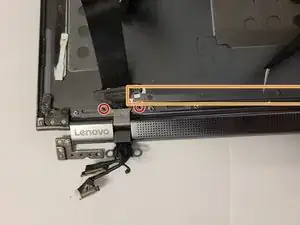

При помощи крестовой отвёртки Phillips #00 удалите два винта 3 мм с крепления петли на крышке ЖК-дисплея.

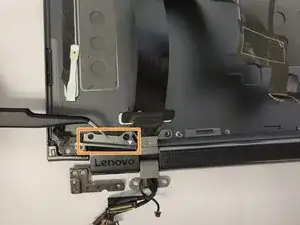

Снимите две удерживающие скобы петли с помощью угловых антистатических пинцетов.

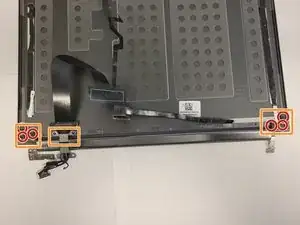

Используя крестовую отвёртку Phillips #00, снимите шесть винтов 3 мм с углов крышки ЖК-дисплея.

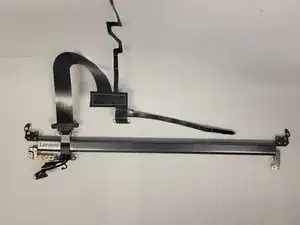

Осторожно отожмите узел петли, отделяя его от крышки ЖК-дисплея.
