Замена платы кнопки питания Lenovo Yoga C930-13IKB

Переверните устройство так, чтобы нижняя часть была направлена вверх.

Удалите шесть винтов T5 Torx длиной 3,5 мм.

Снимите заднюю крышку с помощью пластмассового инструмента для вскрытия.

Ослабьте крепление задней крышки в нескольких местах с помощью инструмента для вскрытия, затем полностью снимите крышку.

Возможно, придётся провести пластиковым инструментом вдоль кромок, пока не появится небольшой зазор для отделения задней крышки от ноутбука.

Не используйте металлический инструмент при работе с устройством.

Осторожно поднимите крышку руками.

Отключите аккумулятор от материнской платы, сжав кабели пальцами и резко потянув их наружу.

Используйте лопатку для помощи.

Отвинтите четыре винта длиной 3 мм крестовой отвёрткой.

Аккумулятор по-прежнему закреплён двумя натяжными клеевыми лентами с оттягивающимися язычками, аналогичными тем, что используются в iPhone.

Поднимите прозрачный пластиковый язычок одной из натяжных лент пальцами.

Схватите язычок и медленно тяните от аккумулятора под небольшим углом. Клеевая лента растянется многократно и постепенно отслоится из-под аккумулятора.

Повторите процедуру для второй ленты на противоположной стороне аккумулятора.

Осторожно — не сгибайте аккумулятор. Повреждение аккумулятора опасно.

Снимите аккумулятор руками.

Удалите винт (2 мм с головкой 5 мм), который крепит SSD к материнской плате, используя крестовую отвёртку Phillips #00.

Сожмите левую сторону платы SSD.

Потяните аккуратно влево, параллельно корпусу ноутбука.

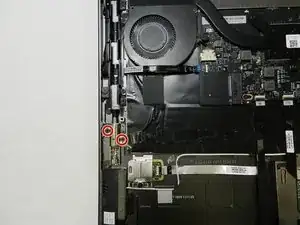

Отвинтите два винта длиной 2 мм крестовой отвёрткой Phillips #00.

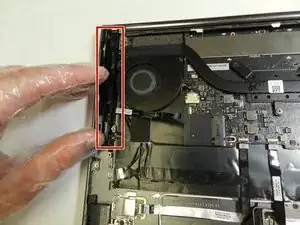

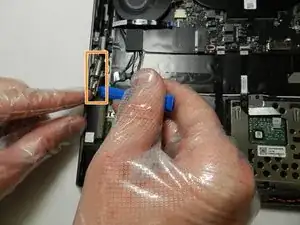

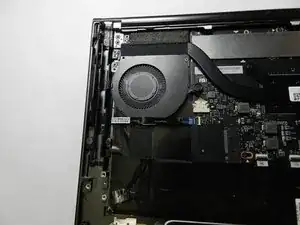

Осторожно выньте пружину цифрового пера с помощью пластмассового инструмента iFixit.

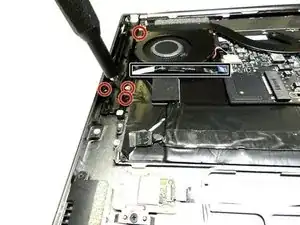

Уберите четыре винта длиной 2 мм из держателя цифрового пера с помощью крестовой отвёртки Phillips #00.

Не снимайте держатель пера, пока не будет отключён прилагаемый ленточный кабель.

С помощью изогнутых антистатических пинцетов осторожно поднимите чёрную защёлку ZIF-разъёма на материнской плате, который подключает ленточный кабель кнопки питания.

Осторожно вытяните кабель из разъёма.

Осторожно поднимите держатель цифрового пера вместе с присоединённым ленточным кабелем кнопки питания.

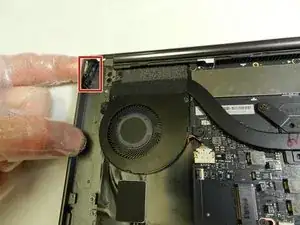

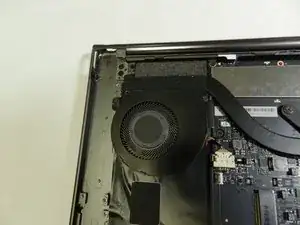

Нажмите кнопку питания, затем аккуратно подденьте и отсоедините её с помощью изогнутых антистатических пинцетов.
