Замена материнской платы Lenovo Yoga C930-13IKB

Переверните устройство так, чтобы нижняя сторона была направлена вверх.

Удалите шесть винтов T5 Torx длиной 3,5 мм.

Подденьте заднюю крышку с помощью пластикового монтажного инструмента.

Ослабьте заднюю крышку в нескольких местах с помощью монтажного инструмента, затем полностью снимите крышку.

Возможно, придётся провести пластиковым инструментом по кромке, пока не найдёте небольшой зазор для отделения крышки от ноутбука.

Не используйте металлический инструмент при работе с устройством.

Осторожно снимите крышку руками.

Снимите винт (2 мм с головкой 5 мм), который крепит SSD к материнской плате, используя отвертку Phillips #00.

Сожмите левую сторону платы SSD.

Аккуратно потяните влево, параллельно корпусу ноутбука.

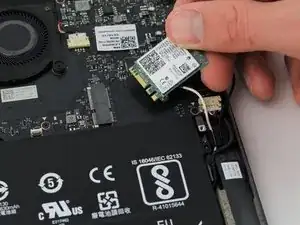

Найдите модуль Wi‑Fi, расположенный справа чуть выше батареи. Это зелёная плата с белой этикеткой с надписью "Intel 9260".

Отверткой Phillips #00 удалите один винт длиной 2 мм, который крепит плату к материнской плате.

Аккуратно потяните или используйте iFixit монтажный инструмент, чтобы отсоединить чёрный и белый провода от платы.

При сборке эти провода трудно подсоединять, поэтому будьте терпеливы. Совместите провода пальцами и прижмите контакты монтажным инструментом.

Сожмите плату с обеих сторон и потяните вправо, чтобы отсоединить её от материнской платы.

Удалите четыре винта Phillips #0 длиной 3 мм с узла вентилятора.

Удалите четыре винта Phillips #00 длиной 2 мм непосредственно из вентиляторов.

Отвинтите три винта Phillips #0 длиной 3 мм на радиаторе.

Используя пластиковый монтажный инструмент, снимите два небольших белых разъёма питания для каждого из двух вентиляторов.

Осторожно поднимите узел вентилятора и извлеките его из ноутбука.

При сборке обязательно очистите и заново нанесите термопасту на радиатор.

С помощью лопатки Halberd аккуратно приподнимите чёрную защёлку сверху каждого из пяти ZIF‑разъёмов для ленточных кабелей. Затем извлеките кабели из разъёмов.

Используя обратные пинцеты, осторожно вытяните небольшой чёрный кабель в верхнем правом углу материнской платы.

Двумя пластиковыми монтажными инструментами аккуратно отсоедините белый разъём динамика внизу слева на материнской плате.

Пластиковым монтажным инструментом аккуратно подденьте металлические защёлки двух разъёмов дисплея, чтобы извлечь кабели из верхнего правого угла материнской платы.

Удалите четырнадцать винтов Phillips #00 длиной 3 мм, которые крепят материнскую плату.

Осторожно удерживая материнскую плату за края, аккуратно извлеките её сборку.
