Замена динамиков Lenovo Yoga Book X90F
Lenovo Yoga Book X90F. Номер модели: Lenovo YB-J912F. Это руководство поможет заменить правый и левый динамики, если отсутствует воспроизведение звука. Соответствующий раздел по устранению неполадок можно найти по этой ссылке.
Динамик отвечает за громкость и качество звука, поэтому при плохом качестве звука потребуется замена динамика.
Перед началом замены выключите питание компьютера и отключите любые внешние источники питания, например зарядное устройство.
Шаг 1
Выключите и обесточьте устройство перед началом работы. Для нагрева клея, удерживающего экран, подойдёт тепловая пушка или фен. Нагрейте всю поверхность нижнего экрана.
При сборке потребуется новый клей.
Шаг 2
После разогрева клея возьмите присоску iFixIt и поднимите угол. В этом месте экран должен отделяться от клея.
Пока экран приподнят, вставьте лезвие для вскрытия iFixIt, чтобы помочь отодвинуть экран.
Экран может легко треснуть, так как он тонкий и хрупкий.
Шаг 3
Пока экран приподнят, вставьте пластиковые медиаторы для вскрытия. Нагрейте клей и используйте инструмент для снятия экрана, чтобы не отдирать его с чрезмерной силой.
Шаг 4
После открытия экрана отключите шлейф, соединяющий нижний экран с материнской платой, аккуратно потянув за шлейф пинцетом.
Если на защёлках есть чёрные накладки, как показано на втором изображении, аккуратно снимите их пинцетом.
Больше информации о разъёмах с нулевым усилием вставки (ZIF) можно найти в этом руководстве.
Шаг 5
Отделите и снимите нижний экран с устройства.
Шаг 6

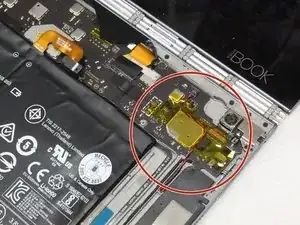

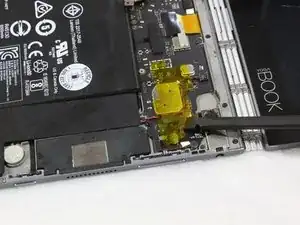

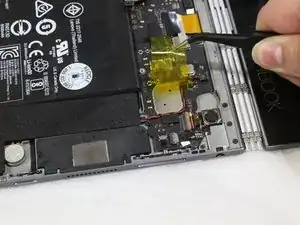

Снимите желтоватое покрытие, поддев плоским концом лопатки и осторожно потянув его пинцетом.
Шаг 7

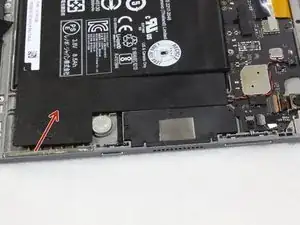

Снимите чёрное покрытие с устройства.
Шаг 8

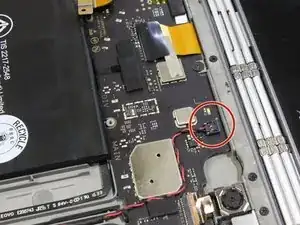

Используйте пинцет, чтобы отключить переплетённые чёрный и красный провода.
Шаг 9

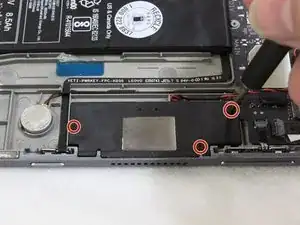

Отверткой JIS #00 отвинтите три винта длиной 8 мм, которые крепят правый динамик.
Шаг 10

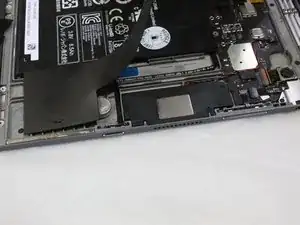

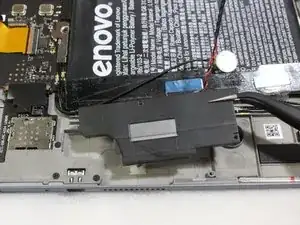

Пинцетом извлеките правый динамик из устройства.
Динамик плотно заходит под край корпуса.
Шаг 11

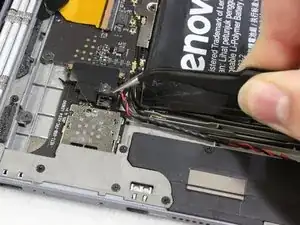

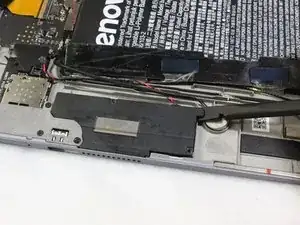

Пинцетом отключите переплетённые красный и чёрный провода.
Шаг 12

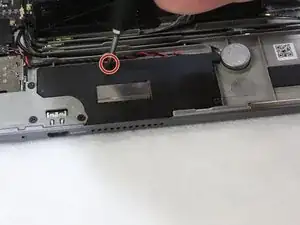

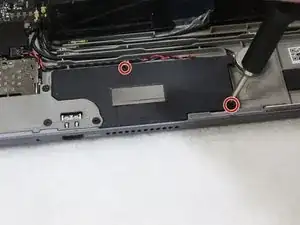

Отверткой JIS #00 отвинтите два винта длиной 8 мм, которые крепят левый динамик.
Шаг 13
Используйте лопатку, чтобы аккуратно поддеть левый динамик.
Динамик плотно заходит под край корпуса
Пинцетом выньте левый динамик.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
