Замена SSD в Lenovo Yoga 6 13ALC6
Используйте это руководство, чтобы заменить SSD в вашем Lenovo Yoga 6 13ALC6.
Перед началом ремонта по возможности создайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Обязательно полностью отключите питание и отсоедините питание от ноутбука. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1

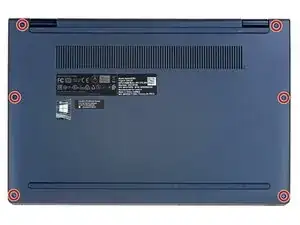

Используйте отвертку Torx T5, чтобы выкрутить шесть винтов длиной 7.2 мм, удерживающих нижнюю крышку.
Шаг 2

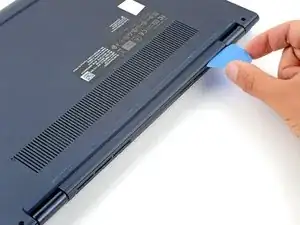

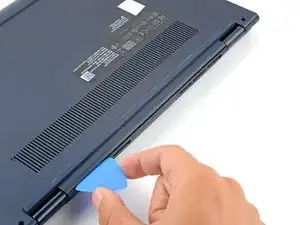

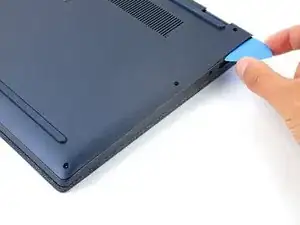

Вставьте пластиковую лопатку между нижней крышкой и шасси в углу с петлей.
Подденьте лопаткой, чтобы освободить защёлки, удерживающие нижнюю крышку.

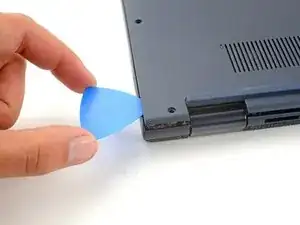

Повторите процедуру в другом углу с петлей.
Шаг 3

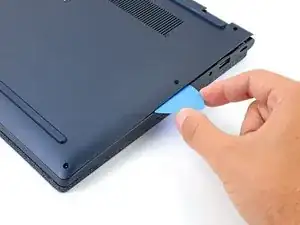

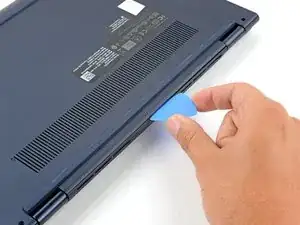

Просуньте лопатку вдоль правого края, чтобы освободить защёлки, удерживающие нижнюю крышку.
Шаг 4

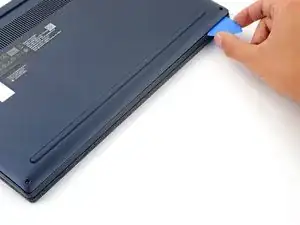

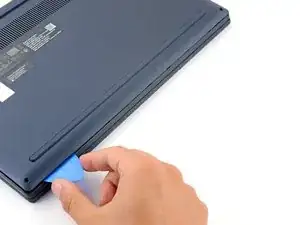

Продолжайте проводить лопатку по переднему и левому краям, чтобы освободить оставшиеся защёлки.
Шаг 5

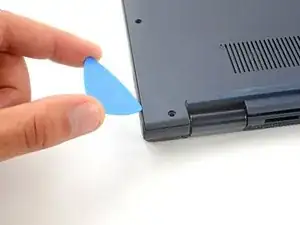

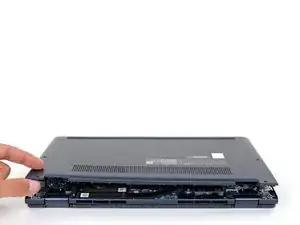

Вставьте лопатку по краю с петлёй и проведите вдоль всего края, чтобы освободить все защёлки.
Шаг 6

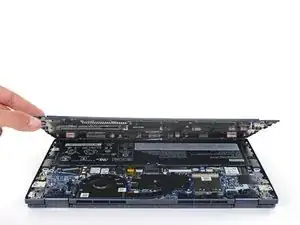

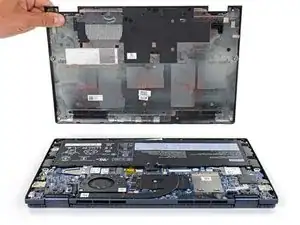

Поднимите нижнюю крышку с шасси и снимите её.
При сборке это хорошее место, чтобы включить ноутбук и протестировать все функции перед окончательной сборкой. Обязательно полностью выключите ноутбук перед продолжением работы.
Шаг 7

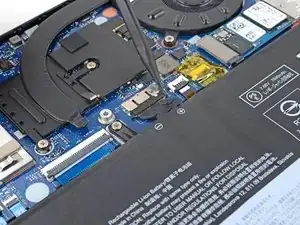

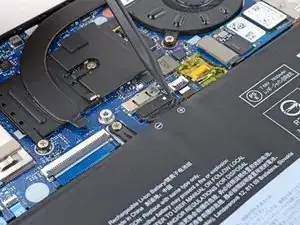

Используйте заострённый конец лопатки, чтобы сдвинуть каждую сторону разъёма батареи, пока разъём не выйдет из гнезда.
Шаг 8

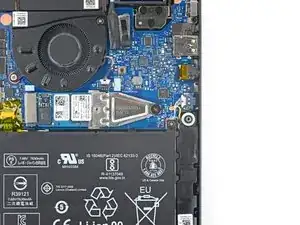

Используйте крестовую отвертку, чтобы выкрутить винт 2.5 мм, удерживающий SSD.
Шаг 9

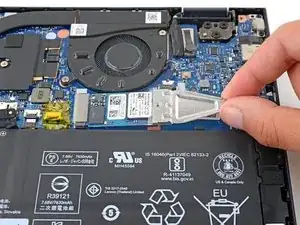

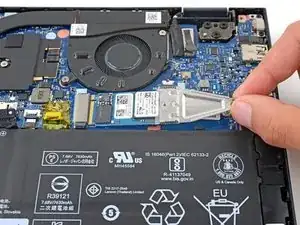

Выньте SSD из его разъёма и удалите его. Держите SSD как можно параллельнее материнской плате при вытягивании.
Не тяните под резким углом, так как это может повредить SSD и разъём.
Шаг 10
Для получения дополнительной информации об установке M.2 SSD, ознакомьтесь с этим руководством.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному переработчику R2 или e-stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов Lenovo Yoga.
