Замена узла вентилятора Lenovo Yoga C640-13IML
Используйте это руководство, чтобы заменить узел вентилятора в вашем Lenovo Yoga C640-13IML. Вентилятор и радиатор играют решающую роль в охлаждении ноутбука, отводя тепло от процессора. Если устройство перегревается, выключается под нагрузкой или термопаста высохла, замена радиатора может помочь восстановить нормальную теплопередачу.
- Внимание: Вентилятор и радиатор могут сильно нагреваться во время работы или сразу после неё. Дайте ноутбуку полностью остыть перед началом ремонта, чтобы избежать ожогов. Всегда выключайте устройство и отключайте аккумулятор перед работой с внутренними компонентами.
- Примечание: Замена радиатора обычно требует снятия вентилятора и повторного нанесения термопасты для обеспечения надёжной теплопередачи. Обязательно замените термопасту перед установкой нового радиатора.
- Напоминание: Обращайте внимание на расположение винтов и прокладку кабеля вентилятора при разборке. Равномерно нанесите новую термопасту при установке нового радиатора, чтобы обеспечить эффективное охлаждение.
Шаг 1
Используйте отвертку Torx T4, чтобы выкрутить шесть винтов 4,60 мм, крепящих нижнюю панель.
Храните винты организованно, чтобы облегчить сборку.
Шаг 2
Вставьте пластиковую лопатку или инструмент для вскрытия в щель между нижней панелью и корпусом.
Осторожно проведите инструментом вдоль кромок, чтобы освободить внутренние защёлки, и снимите панель.
Двигайтесь медленно, чтобы избежать трещин или поломки пластиковых защёлок.
Шаг 3
Снимите пять винтов Phillips #0 длиной 4,60 мм, крепящих аккумулятор к корпусу.
Держите эти винты отдельно от винтов нижней панели — они другого размера.
Шаг 4
Используйте плоский конец лопатки, чтобы приподнять и отщёлкнуть внешние кромки разъёма. Возможно, потребуется воспользоваться пальцами, чтобы полностью вынуть разъём из гнезда.
Не тяните за провода аккумулятора — поднимайте только пластмассовую основу разъёма с помощью лопатки.
Чтобы подключить кабель обратно, аккуратно разместите разъём над гнездом и нажмите вертикально вниз — разъём должен защёлкнуться без значительного усилия. Если возникают трудности, вероятно, разъём смещён. Поправьте его и попробуйте снова.
Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 5

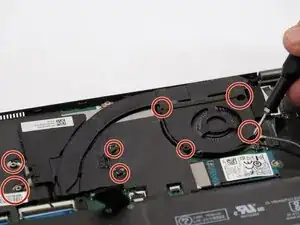

Используйте отвертку Phillips #0, чтобы выкрутить винты, крепящие узел вентилятора.

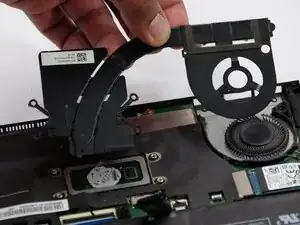

Поднимите и снимите корпус вместе с радиатором, чтобы получить доступ к вентилятору под ним.
Шаг 6

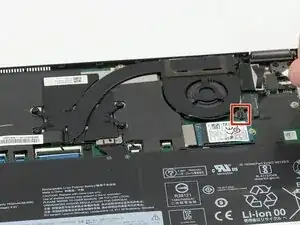

Используйте острие лопатки, чтобы поочерёдно нажимать с разных сторон на разъём вентилятора, «выводя» его из гнезда.
Может потребоваться много чередований, прежде чем разъём выйдет. Будьте терпеливы и не тяните за кабели.
Чтобы подключить кабель обратно, выровняйте разъём и с помощью лопатки или чистого ногтя вдвиньте его полностью в гнездо.
Не нажимайте на сами кабели, иначе можно повредить разъём.
Шаг 7

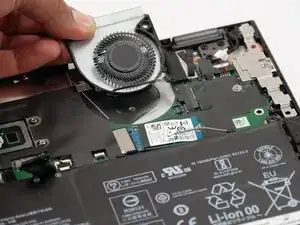

Извлеките вентилятор из ноутбука.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Отнесите электронные отходы на переработку в организацию, сертифицированную по R2 или e‑Stewards.
Перевод руководства с ifixit.com
