Замена сенсорного экрана и ЖК-дисплея ASUS VivoBook S400C
Если сенсорный экран вашего ASUS VivoBook S400C разбит или продолжает работать с ошибками даже после прохождения руководства по устранению неполадок сенсорного экрана для исключения программных причин, используйте это руководство для его замены. Перед началом убедитесь, что ноутбук полностью выключен и батарея извлечена.
Предупреждение: если стеклянная панель дисплея полностью разбита, соблюдайте меры безопасности, следуя инструкциям здесь по заклеиванию стекла лентой, чтобы избежать получения травм.
Примечание: убедитесь, что новый экран имеет такое же разрешение и размер, как и оригинальный. Информацию об этом можно найти на соответствующем веб-сайте.
Шаг 1
Переверните устройство и извлеките десять винтов 5,7 мм крестовой отверткой Phillips #0.
Шаг 2
Используйте лопатку или пальцы, чтобы пройти по краям и приподнять заднюю панель, освобождая защёлки.
Шаг 3
С помощью лопатки приподнимите разъём, соединяющий батарею с материнской платой.
Шаг 4

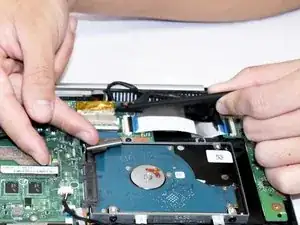

С помощью лопатки отсоедините кабели от Wi‑Fi‑карты.
Шаг 5

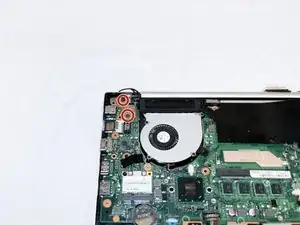

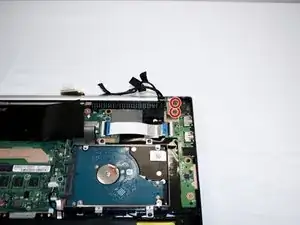

Удалите один винт 3,8 мм крестовой отверткой Phillips #0.
Шаг 6
Поднимите Wi‑Fi‑карту вверх и извлеките её.
Шаг 7

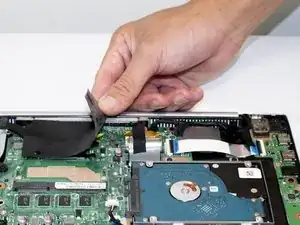

Поднимите чёрную ленту.
Шаг 8
Отклейте прозрачную ленту на разъёме и вытяните разъём.
Шаг 9
Крестовой отверткой Phillips #0 снимите четыре шарнирных винта длиной 6 мм.
Шаг 10

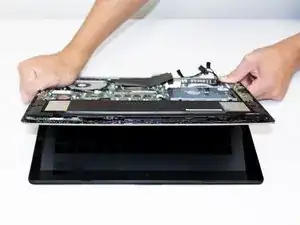

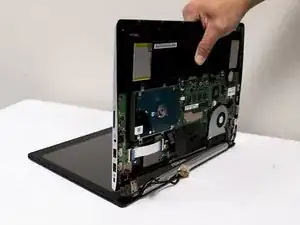

Поднимите нижнюю (клавиатурную) часть ноутбука, удерживая близко к петле. Продолжайте поворачивать по петле, пока нижняя часть не отсоединится.
После открытия примерно под углом 90 градусов выверните нижнюю часть наружу.
Шаг 11

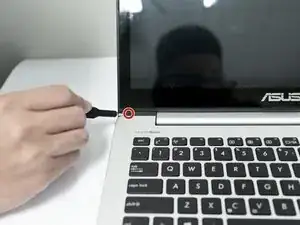

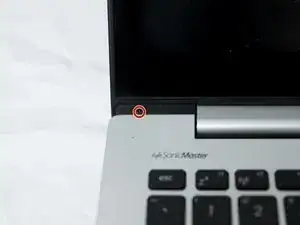

Используя плоскую отвертку #3, подденьте чёрные заглушки, закрывающие винты.
Шаг 12

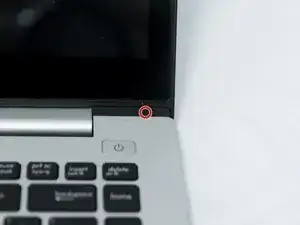

Крестовой отверткой Phillips #0 отвинтите два винта 3,8 мм, удерживающие рамку (бeзeль).
Шаг 13

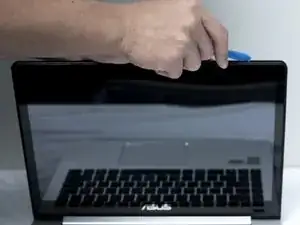

Используйте пластиковый инструмент для вскрытия, чтобы пройти по краям и освободить панель рамки по бокам, а вдоль нижних краёв переключитесь на плоскую отвертку #3.
Шаг 14

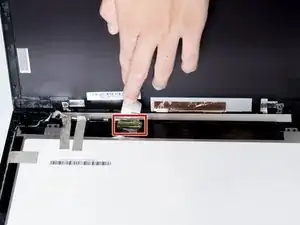

Отклейте прозрачную ленту на разъёме и вытяните разъём.
Шаг 15
Освободите защёлку и отсоедините ленточные кабели от верхней дочерней платы антенны.
Аккуратно потяните вправо к центру панели, поднимите её и извлеките.
Шаг 16

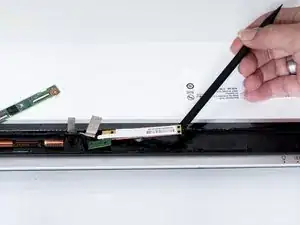

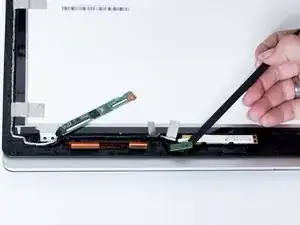

С помощью лопатки извлеките меньшую дочернюю плату микрофона.
Шаг 17
Снимите плату камеры.
Шаг 18

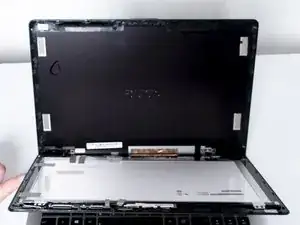

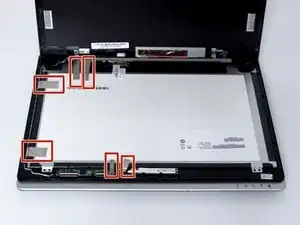

Осторожно снимите ленту и распустите проводку, закрепляющую дочерние платы на передней рамке, затем снимите рамку с панели.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
