Замена петель экрана Asus Vivobook S500CA
Если ваши петли сломаны или застряли, воспользуйтесь этим руководством для их замены. Этот ремонт можно выполнить одному человеку с помощью отвертки Phillips Head PH1. Имейте в виду, что Asus Vivobook S500CA использует специфические точки крепления петель, эти детали необходимо приобрести перед началом замены.
Шаг 1
Переверните устройство так, чтобы задняя панель была обращена вверх.
Шаг 2

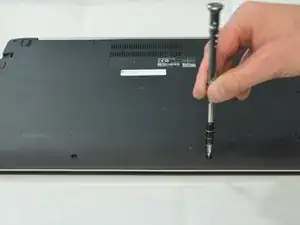

Используйте отвертку Phillips Head PH1, чтобы удалить 10 винтов по периметру задней панели.
Может быть полезно разложить винты в том порядке, в котором они были сняты, чтобы запомнить, где их устанавливать.
Шаг 3

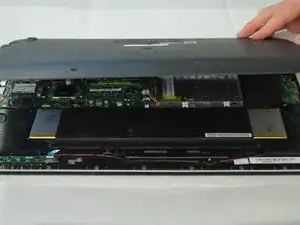

Снимите заднюю панель, подняв ее прямо вверх.
Шаг 4

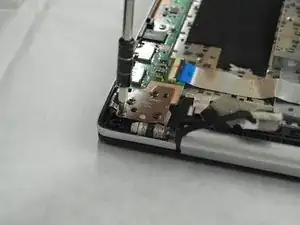

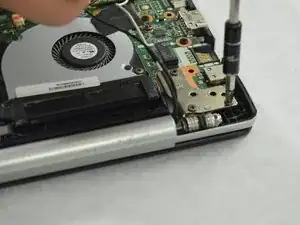

Удалите 3 винта (.5 см) с краев петли. Повторите для другой стороны.
Шаг 5

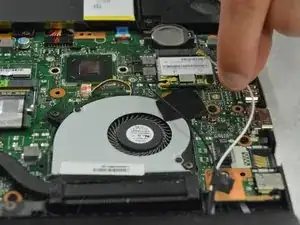

Отключите черные и белые провода от портов "Aux" (белый) и "Main" (черный)
Шаг 6

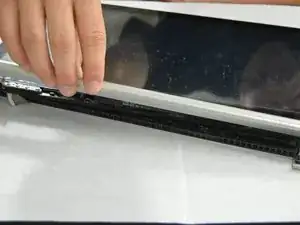

Откройте устройство, чтобы получить доступ к пластиковому корпусу над петлями.

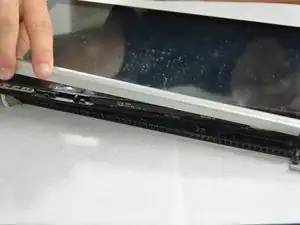

Снимите корпус, осторожно подняв его. Этот шаг может быть сложным.
Шаг 7

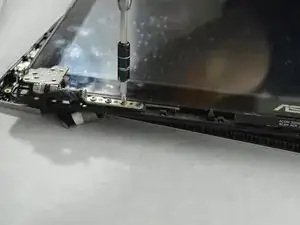

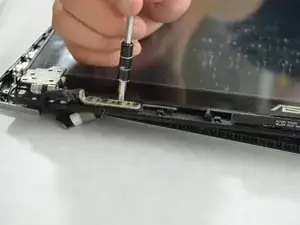

Удалите 4 винта (.5 см) из петли. Удалите петлю и выполните шаги в обратном порядке, чтобы собрать устройство и завершить ремонт.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
