Замена узла ЖК / сенсорного экрана ASUS VivoBook S400C

Переверните устройство и отвинтите десять винтов 5,7 мм крестовой отверткой #0.

Используйте лопаточку или пальцы, чтобы пройти по периметру и отжать кромки, освободив заднюю панель.

С помощью лопаточки поднимите разъём, соединяющий аккумулятор с материнской платой.

Снимите чёрный экран, закрывающий разъём дисплея и радиатор.

Возможно, потребуется двусторонний скотч для повторного закрепления экрана.

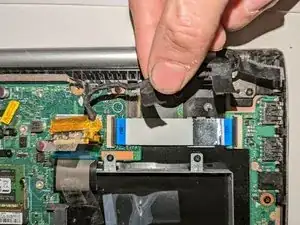

Снимите чёрную ленту, фиксирующую ленту клавиатуры к разъёму дисплея.

Согните ленточный кабель в противоположную сторону и закрепите его на жёстком диске, чтобы он не мешал.

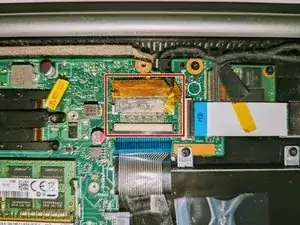

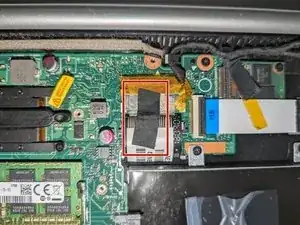

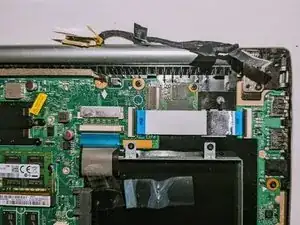

Отклейте прозрачную ленту с разъёма дисплея на материнской плате.

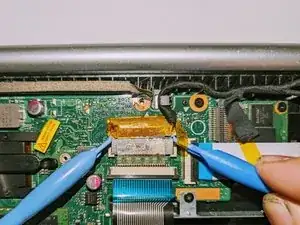

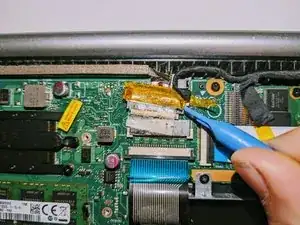

Разместите лопаточки на белых защёлках по обе стороны разъёма и равномерно нажмите, чтобы отключить кабель дисплея.

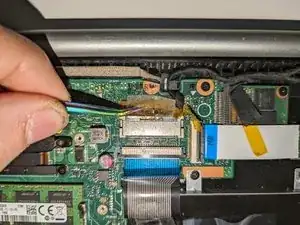

Отклейте три куска чёрной ленты, фиксирующие кабель дисплея к материнской плате.

Выведите кабель из канавки, в которой он лежит.

Отодвиньте кабель в сторону, чтобы он не мешал.

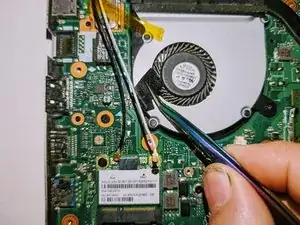

С помощью лопаточки отсоедините кабели от карты Wi‑Fi.

Поднимите ленты, фиксирующие провода к материнской плате.

Отодвиньте провода в сторону, чтобы они не мешали.

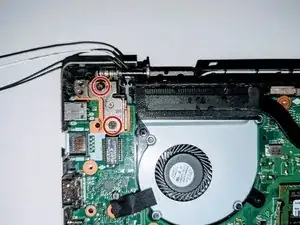

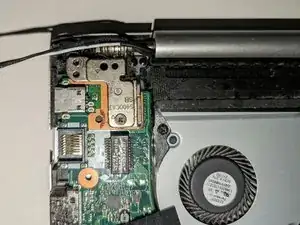

Отвинтите два винта, фиксирующие петлю слева.

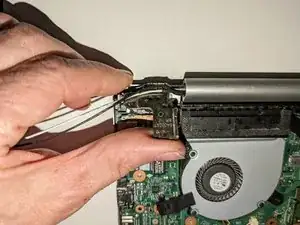

Подденьте петлю вручную и разогните до 90 градусов.

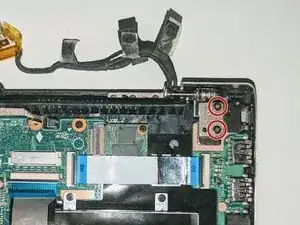

Отвинтите два винта, фиксирующие петлю справа.

Подденьте петлю вручную и разогните до 90 градусов.

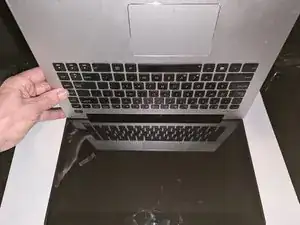

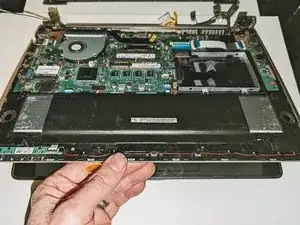

Поднимите переднюю часть основания ноутбука.

Поднимите его до угла 90 градусов.

Сдвиньте его немного вперёд, чтобы освободить петли.

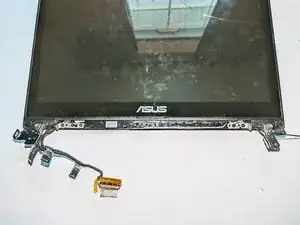

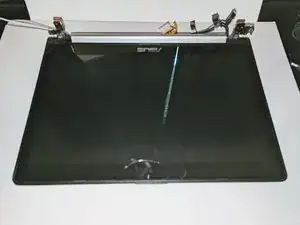

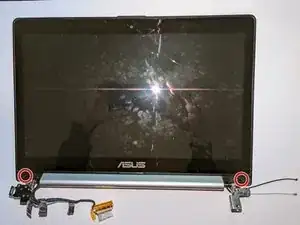

Дисплей теперь освобождён.

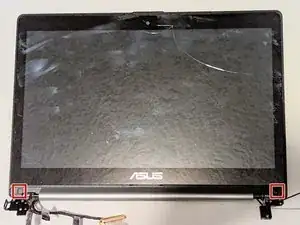

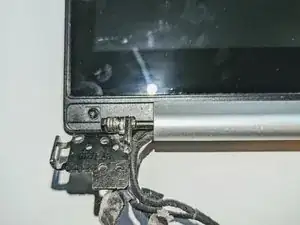

Два чёрных квадратных пластиковых заглушки закрывают фиксирующие винты. Заглушки закреплены лёгким клеем.

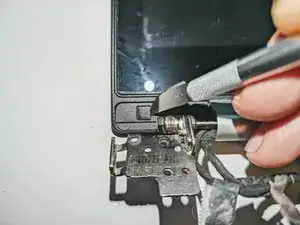

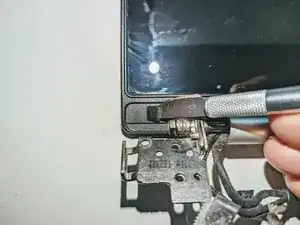

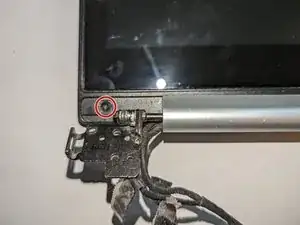

Используя тонкое лезвие, подденьте заглушки, закрывающие винты.

Крестовой отверткой #0 отвинтите два винта 3,8 мм, удерживающие рамку на месте.

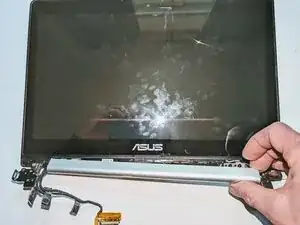

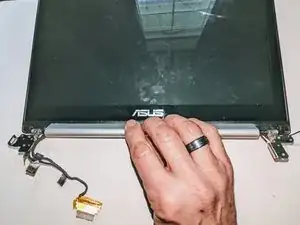

Возьмите крышку петли и сдвиньте её вправо. Она сместится примерно на 3 мм.

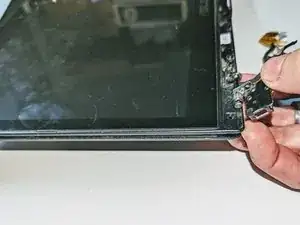

Сдвиньте экран вниз, чтобы освободить защёлки, удерживающие его на месте.

Он сдвинется примерно на 3 мм (1/8 дюйма) и остановится, когда смещение будет достаточным.

Поднимите теперь оголённый нижний край экрана. Пройдитесь по краям, отщёлкивая его от корпуса. Если он всё ещё где‑то зацеплён, не забудьте сдвинуть его вниз, чтобы освободить.

Опять же, не применяйте силу. Не нужно поддевать его, чтобы вынуть. Это повредит корпус и/или ободок.

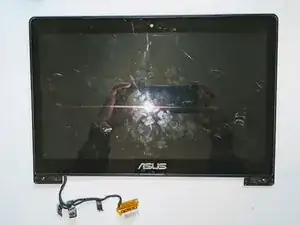

Выдвиньте экран из‑под петель и снимите его.

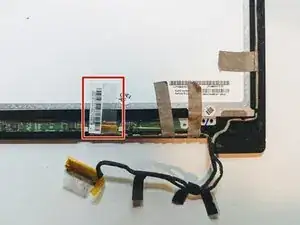

Переверните сенсорный модуль экраном вниз и оторвите прозрачную ленту, закрывающую разъём ЖК‑панели.

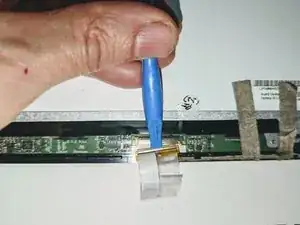

Используя лопатку, сдвиньте разъём в направлении нижней части экрана.

Следующие несколько шагов проще выполнить, если повернуть дисплей так, чтобы верх экрана был обращён к Вам.

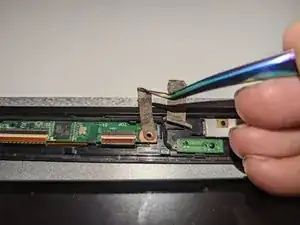

Отклейте ленту, обеспечивающую контакт заземления с рамой ЖК‑панели.

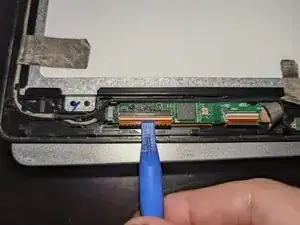

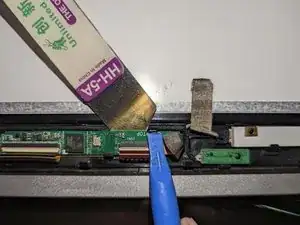

Используйте плоский конец лопатки, чтобы приподнять защёлку на правом разъёме.

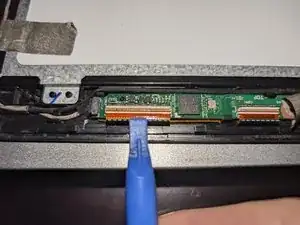

Используйте плоский конец лопатки, чтобы приподнять защёлку на левом разъёме.

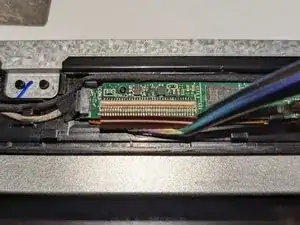

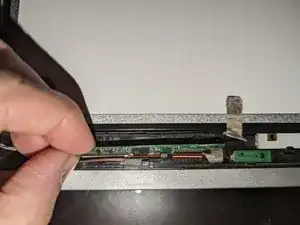

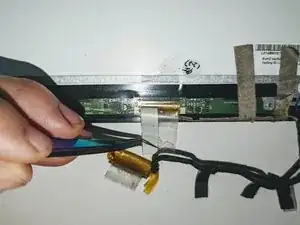

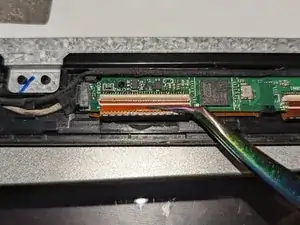

Используйте пинцет с тонкими губками, чтобы вытащить правый шлейф из разъёма.

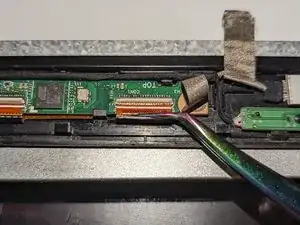

Используйте пинцет с тонкими губками, чтобы вытащить левый шлейф из разъёма.

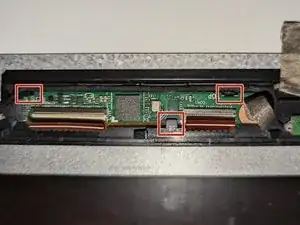

Плата сенсорного экрана закреплена на ободке двумя защёлками с дальней стороны и пластиковым крючком с ближней стороны.

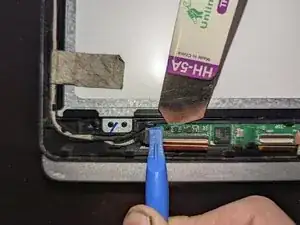

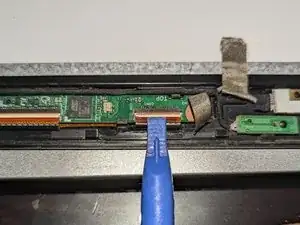

Используйте лопатку, чтобы открыть правую защёлку, одновременно аккуратно поддев плату монтажным инструментом или ногтём.

Используйте лопатку, чтобы открыть левую защёлку, одновременно аккуратно поддев плату монтажным инструментом или ногтём.

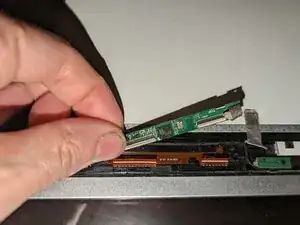

Поверните плату к себе, одновременно сдвигая её немного вперёд, чтобы освободить от нижнего крючка.

Поднимите плату от ободка и отведите в сторону.

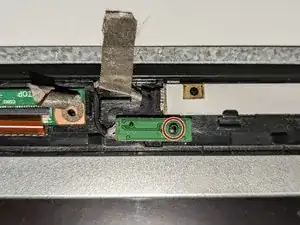

Дочерняя плата микрофона удерживается путём прижатия к пластиковому штырю.

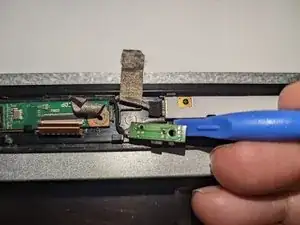

Подденьте её пластиковой лопаткой, чтобы оторвать от фиксирующего штыря.

Дочерняя плата камеры удерживается двумя защёлками вдоль верхней части платы и двумя крючками снизу.

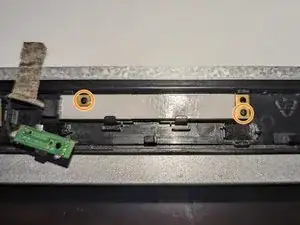

Она также установлена на двух пластиковых направляющих штырях.

При сборке убедитесь, что плата полностью установлена на направляющие штыри.

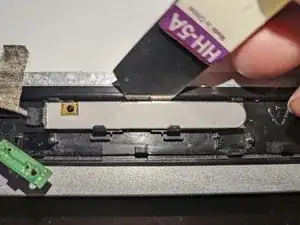

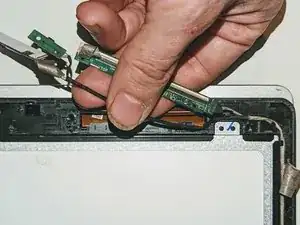

Вставьте тонкий монтажный инструмент между верхом платы камеры и кромкой ободка.

Аккуратно подденьте плату, чтобы освободить её от защёлок и направляющих штырей, на которых она сидит.

Поднимите её и отложите в сторону.

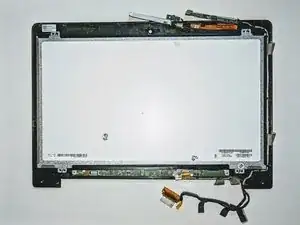

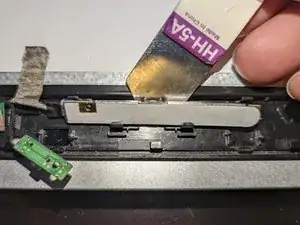

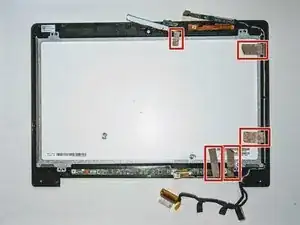

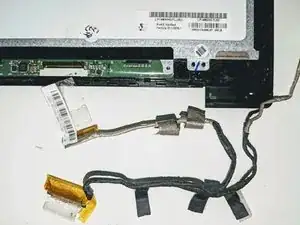

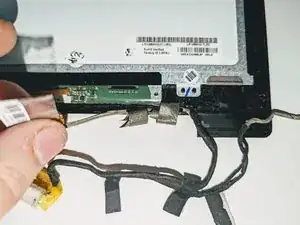

Осторожно снимите пять кусков проводящей ленты, закрепляющих кабели на рамке ЖК‑панели.

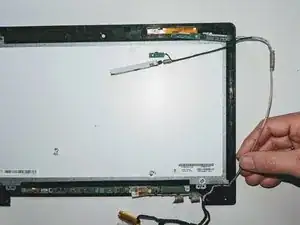

Разведите проводку к дочерним платам от переднего ободка.

Выведите кабель ЖК‑панели из сборки дисплея.

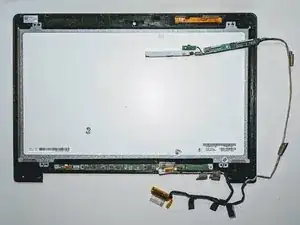

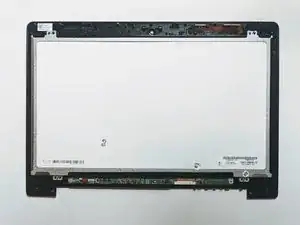

Сборка ЖК / дигитайзера теперь свободна.
