Замена вентилятора Asus Vivobook S500CA
Если ваш вентилятор сломан или работает неправильно, воспользуйтесь этим руководством для его замены. Этот ремонт может выполнить один человек с помощью отвертки Philips с головкой PH1. Имейте в виду, что Asus Vivobook S500CA использует конкретную модель вентилятора, которую необходимо приобрести перед началом замены.
Шаг 1

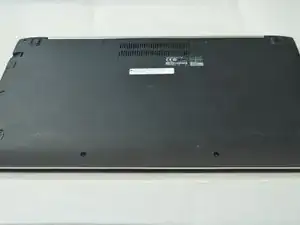

Переверните устройство, чтобы задняя панель оказалась сверху.
Шаг 2

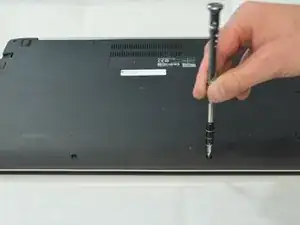

Используйте отвертку Philips с головкой PH1, чтобы удалить 10 винтов по периметру задней панели.
Может быть полезно разложить винты в той ориентации, в которой они были вытащены, чтобы помочь запомнить, куда их ставить.
Шаг 3

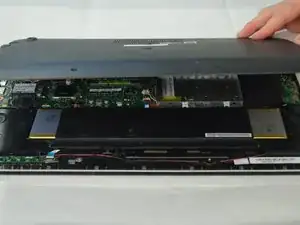

Снимите заднюю панель, подняв её прямо вверх.
Шаг 4

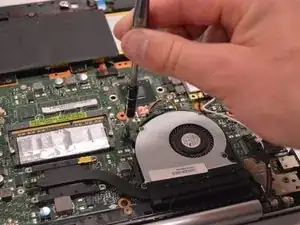

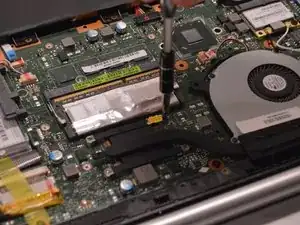

Удалите 2 винта Philips (0.5 см), расположенные вокруг вентилятора, и 4 винта Philips (0.3 см), расположенные вокруг разъёма радиатора.
Шаг 5

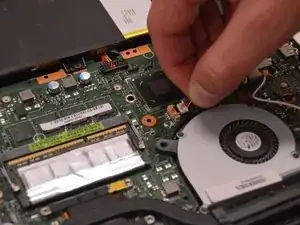

Отсоедините электронное соединение, расположенное над вентилятором, потянув белый разъём прямо из коричневого разъёма.
Это фото предназначено только для демонстрационных целей. Не удаляйте, тянув за провода. Вместо этого удалите, потянув за края белого разъёма.
Шаг 6

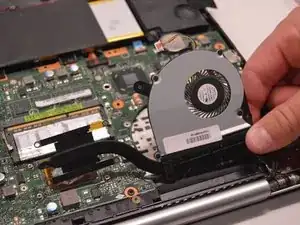

Удалите вентилятор иAttached radiотично, подняв их прямо из сборки.
Шаг 7
Замените вентилятор и выполните шаги 1-5 в обратном порядке, чтобы завершить ремонт.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
