Замена клейкой ленты ЖК-дисплея ASUS VivoBook S400C
Если вы заменяете либо ЖК-дисплей, либо сенсорный экран по отдельности, клейкая лента, фиксирующая ЖК-дисплей к цифровому оцифровщику, может оказаться непригодной для повторного использования, либо заменяемый сенсорный экран может не иметь заранее приклеенной ленты.
Если это так, используйте это руководство, чтобы заменить клейкую ленту и обеспечить надёжное крепление ЖК-дисплея к рамке оцифровщика.

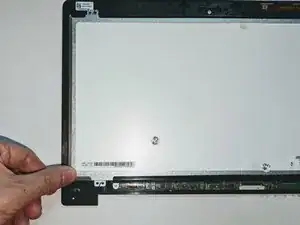

Шаг 1
Пропустите этот шаг, если вы заменяете оцифровщик, если только у вас не подержанный сенсорный экран с непригодной клейкой лентой.

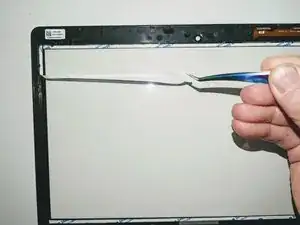

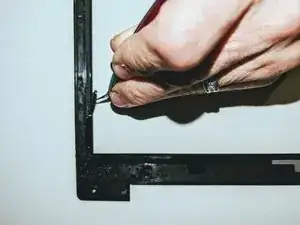

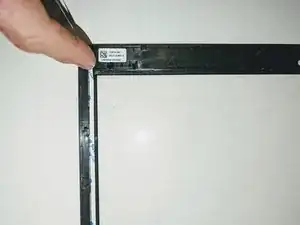

Отодвиньте один край полосы клейкой ленты вдоль кромки оцифровщика.

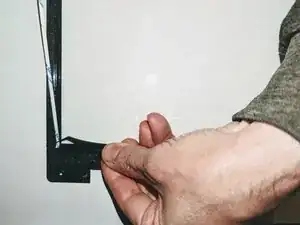

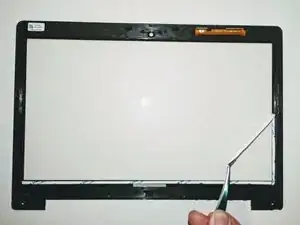

Схватите освободившийся конец и оттяните ленту от рамки.
Шаг 2

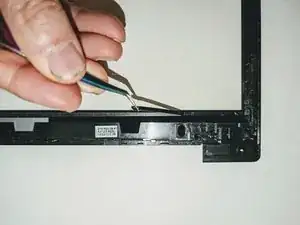

Повторите для других трёх полос клейкой ленты.
При желании вы можете удалить остатки клея ацетоном на этом этапе.
Шаг 3

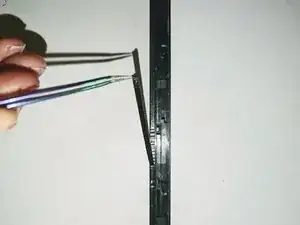

Разверните полосу двусторонней клейкой ленты шириной 3 мм длиной, достаточной для покрытия обрабатываемой стороны.

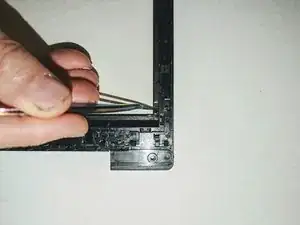

Начиная с конца, прижмите её к кромке экрана, за пределами прозрачного стекла.

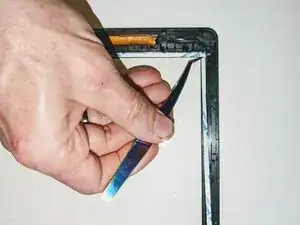

Ножницами или острым ножом отрежьте ленту по длине.
Шаг 4
Повторите для остальных трёх сторон.
Шаг 5

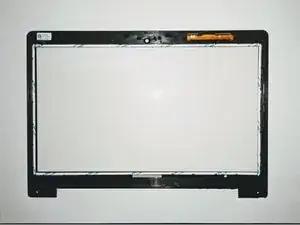

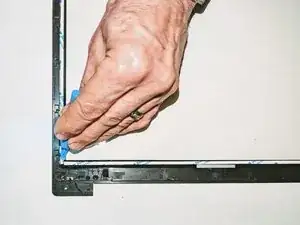

Когда клейкая лента размещена по всем четырём сторонам, пройдитесь по ней лопаткой и плотно прижмите к оцифровщику, чтобы закрепить.
Это хорошая возможность тщательно очистить внутреннюю часть сенсорного экрана, так как после установки ЖК-дисплея сделать это будет невозможно. Любая грязь или отпечатки пальцев останутся видимыми.
Шаг 6

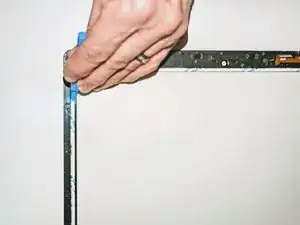

Снимите защитную подложку, чтобы открыть клей по всем четырём краям.
Шаг 7
Перед выполнением этого шага рекомендуется тщательно очистить ЖК-дисплей, если это необходимо, так как после приклеивания его к сенсорному экрану сделать это будет невозможно. Любая грязь или отпечатки пальцев останутся видимыми.
Если вы повторно используете ЖК-дисплей или приобрели подержанную замену, возможно, стоит удалить ацетоном остатки клея с рамки.

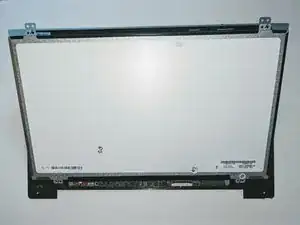

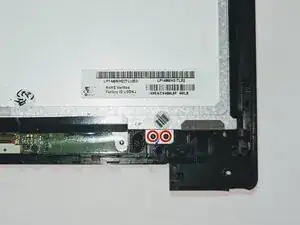

Установите ЖК-дисплей на посадочные штыри внизу экрана, удерживая верхнюю часть подальше от клея, чтобы он не приклеился преждевременно.
Шаг 8

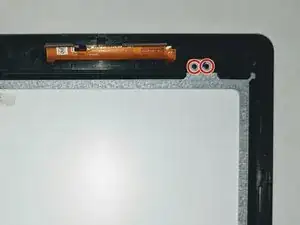

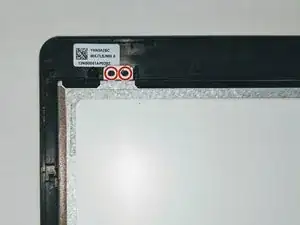

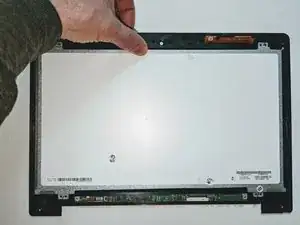

Опустите верхнюю часть ЖК-дисплея на оцифровщик, убедившись, что верхние направляющие штыри совмещены.
Шаг 9

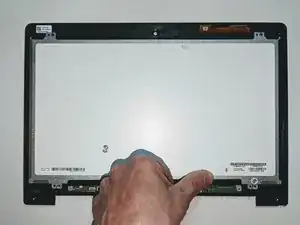

Нажмите на металлическую рамку по краю ЖК-дисплея, чтобы обеспечить его приклеивание к оцифровщику.
Шаг 10

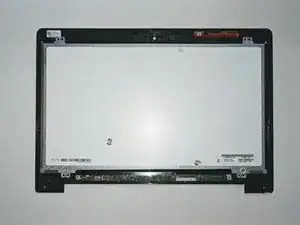

Сборка сенсорного экрана и ЖК-дисплея готова к повторной установке.
Заключение
Для повторной сборки устройства вернитесь к использованному руководству и выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
