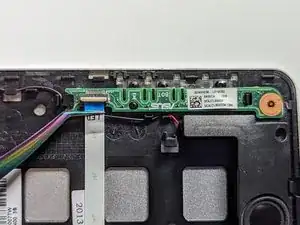

Замена LED-платы ASUS VivoBook S400C
Случаи выхода LED-плат из строя редки, поэтому обязательно проверьте, что функция, отвечающая за подсветку LED, работает правильно, прежде чем подозревать неисправную LED-плату.
Обратите внимание, что аккумулятор был удалён для большей визуальной ясности в данном руководстве, но это не обязательно для замены LED-платы. Это немного упрощает снятие шлейфа.
Шаг 1
Переверните устройство и удалите десять винтов длиной 5.7 мм с помощью отвертки Philips #0.
Шаг 2
Используйте лопатку или пальцы, чтобы обойти и приподнять края, освободив заднюю крышку.
Шаг 3
С помощью лопатки поднимите разъём, соединяющий аккумулятор с материнской платой.
Шаг 4

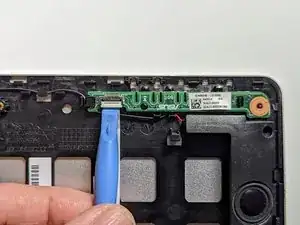

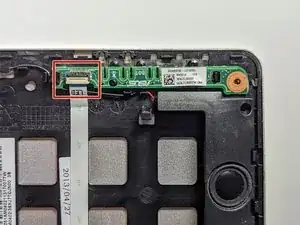

Отсоедините шлейф, соединяющий LED-дочернюю плату и материнскую плату, приподняв белый язычок на стороне LED шлейфа.
Шаг 5

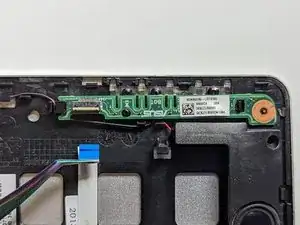

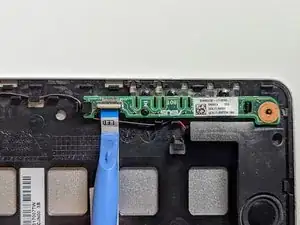

Вытащите шлейф со стороны LED, потянув за синий язычок.
Шаг 6

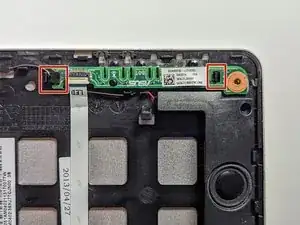

LED-плата удерживается на месте крючком с левой стороны и зажимом с правой.

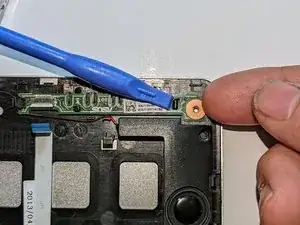

Нажмите на зажим с помощью лопатки, поднимая его ногтём.

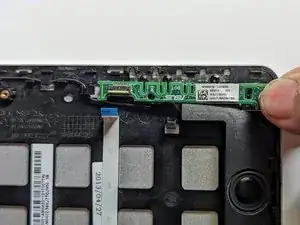

Потяните LED-плату вправо, чтобы освободить её от левого крючка.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
