Замена клавиатуры ThinkPad T420
Если у Вашего Lenovo T420 проблемы с клавиатурой или охлаждением, это руководство покажет, как заменить клавиатуру и получить частичный доступ к вентилятору.
Примечания руководства
- Если Вы снимаете клавиатуру для доступа к вентилятору, слишком близкое расположение или сильная подача воздуха могут повредить вентилятор. Если повреждение особенно серьёзное, система выдаст ошибку вентилятора и отключится, чтобы защитить процессор (и дискретный графический модуль, если установлен). Если при перезагрузке система сообщает об ошибке вентилятора, вентилятор повреждён и его необходимо заменить, чтобы система могла загрузиться. Действуйте осторожно, если подозреваете, что вентилятор выходит из строя до чистки радиатора. В системе автора вентилятор издавал дребезжание до чистки, после чистки этого не происходило. Если вентилятор окажется повреждённым, это НЕ Ваша вина; Вы всего лишь выявили скрытую неисправность.
- Если Вы заменяете клавиатуру, проверьте руководство по обслуживанию Lenovo (HMM), чтобы определить, какая клавиатура Вам нужна. Это также можно найти на обратной стороне старой клавиатуры. Я не указываю номер детали, потому что в каждой стране используется свой FRU.
- Хотя это несложный ремонт, возможно, Вам захочется рассортировать винты. Используются винты нескольких типов.
- Следите за заземлением на шасси у отсека для оперативной памяти, особенно если устройство уже обслуживалось. Оно может мешать или оторваться от шасси. Если это случится, вставьте его обратно на место. Оно со временем снова выйдет наружу, поэтому единственным решением является замена нижнего шасси..
Шаг 1
Из-за того что в наборе EET отсутствует несколько компонентов, присутствующих в Pro Tech Go, и он всего на 20 долларов дешевле, набор EET был исключён. Набор EET подойдёт для этого руководства, но если Вы подбираете новый набор инструментов для выполнения этого руководства, рекомендуется Pro Tech Go (новый или восстановленный; восстановленный примерно на $32 дешевле) или Pro Tech (новый $79/~$59.95 восстановленный).
Шаг 2

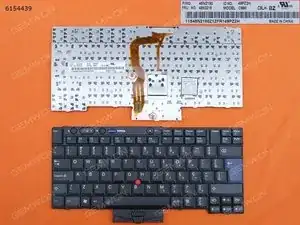

Если этикетка на обратной стороне клавиатуры не стерта, её можно использовать для определения нужной клавиатуры.
ВАЖНО: в каждой стране свой номер FRU клавиатуры. Чтобы сопоставить имеющуюся у Вас клавиатуру и ту, которую нужно купить, проверьте заднюю этикетку или обратитесь к руководству Lenovo HMM.
Шаг 3
Если выполняется операция, например клонирование старого жёсткого диска/SSD, НЕ удаляйте батарею до завершения процесса!
Разблокируйте защёлку, фиксирующую батарею в ноутбуке.
ПРИМЕЧАНИЕ: чтобы вынуть батарею, защёлку нужно удерживать, чтобы замок не вернулся во внутрь корпуса.
Шаг 4
После разблокировки извлеките батарею в направлении, обратном установке, чтобы вынуть её из ноутбука.
Шаг 5
Владельцы EET: в Вашем наборе есть эта бита. Дополнительных покупок не требуется.
Если Вы снимаете эту крышку для обновления/замены нижнего модуля оперативной памяти, винт, крепящий клавиатуру, СНИМАТЬ НЕ НУЖНО.
Системы, готовые для WWAN, имеют крышки антенн над этими кабелями. В этом T420 кто‑то установил WLAN‑карту, что отключило более подходящую карту, и она была удалена.
Ослабьте винт, отмеченный красным (Phillips #2). Этот винт остаётся захваченным в крышке отсека нижней оперативной памяти и не требует удаления.
Подденьте крышку ногтем или нецарапающим инструментом для поддёма.
Удалите винт, фиксирующий клавиатуру.
Шаг 6
Откройте ноутбук.
Чтобы снять клавиатуру, освободите защёлки клавиатуры с помощью пластикового инструмента для поддёма.
Когда клавиатура ослабнет, извлеките её из шасси.
Шаг 7
Для повторной установки клавиатуры обратитесь к шагам в этом руководстве.
Этот шаг можно пропустить, если Вы снимаете клавиатуру для обновления/замены оперативной памяти. Тем не менее, её отключение может обеспечить лучший доступ к верхнему (клавиатурному) модулю оперативной памяти.
Если у Вас есть баллончик со сжатым воздухом, на этом этапе можно удалить часть пыли. Для полной чистки требуется дальнейшая разборка.
Отключите клавиатуру от материнской платы. Для этого шага используйте пластмассовый инструмент для поддёма.
