Замена клавиатуры Lenovo ThinkPad T16 Gen 3
Следуйте этому руководству, чтобы заменить клавиатуру в ноутбуке Lenovo ThinkPad T16 Gen 3.
Клавиатура, требующая замены, может регистрировать только некоторые нажатия (или вовсе не регистрировать). Некоторые клавиши могут заедать при нажатии, либо колпачки клавиш могут быть расшатаны и болтаться при наборе текста.
Вы также можете использовать это руководство для замены клавиатуры на модель с другим языком или раскладкой.
Перед началом ремонта отключите внутренний аккумулятор.
Шаг 1

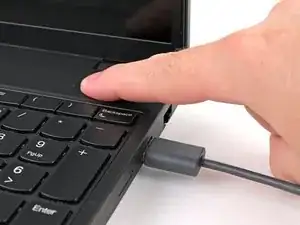

Полностью выключите ноутбук (не переводите его в спящий режим) и отключите все кабели.

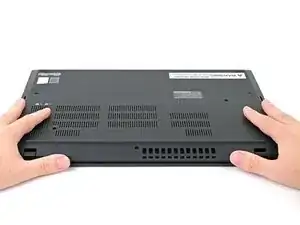

Переверните ноутбук дном вверх и разверните так, чтобы петля экрана была обращена к Вам.
Шаг 2

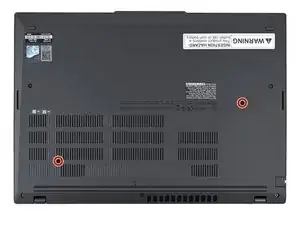

Используйте крестовую отвертку, чтобы полностью ослабить два привальных винта, фиксирующие клавиатуру к корпусу ноутбука.
Два винта клавиатуры помечены значком клавиатуры.
Шаг 3

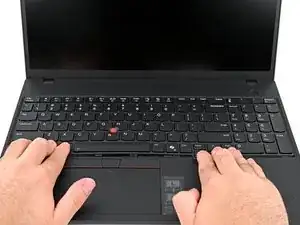

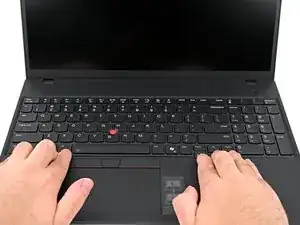

Поместите пальцы на нижний край клавиатуры.
Сдвиньте клавиатуру в направлении экрана, пока не сможете приподнять её нижний край.
Слегка приподнимите нижний край клавиатуры над ноутбуком.
Не пытайтесь пока снять клавиатуру — два ленточных кабеля всё ещё соединяют её с ноутбуком.
Шаг 4

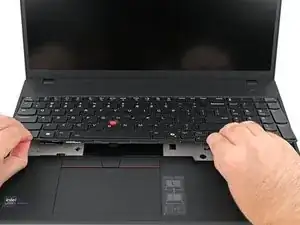

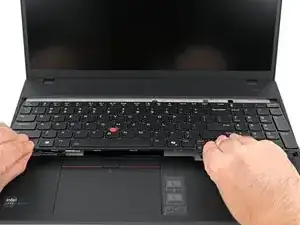

Приподняв нижний край, оттяните клавиатуру от экрана, пока она не освободится от шасси.
При отсоединении кабелей на двух следующих шагах держите клавиатуру в вертикальном положении или аккуратно переверните её на трекпад. Будьте очень осторожны, чтобы не натянуть кабели.
При сборке убедитесь, что оба кабеля полностью лежат ровно, чтобы избежать вздутия клавиатуры или повреждения компонентов.
Шаг 5

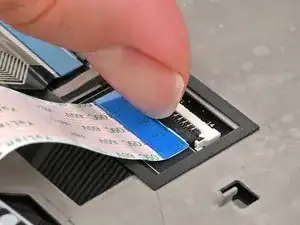

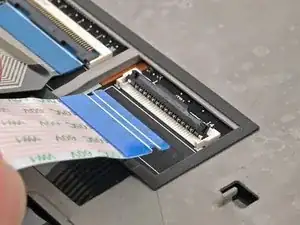

Используйте ноготь или плоский конец лопатки, чтобы откинуть запорную планку на разъёме ZIF кабеля TrackPoint.

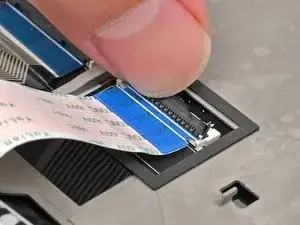

Аккуратно потяните кабель из разъёма пальцами или пинцетом.
Шаг 6

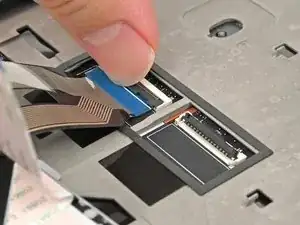

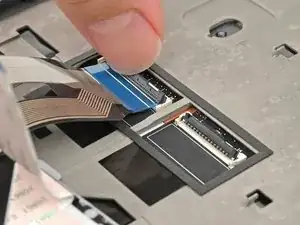

Повторите процедуру, чтобы отсоединить кабель клавиатуры.
Шаг 7

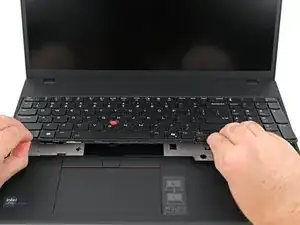

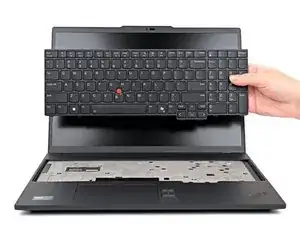

Снимите клавиатуру с ноутбука.
Заключение
Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие накладки с новой детали перед установкой.
Для сборки выполните эти инструкции в обратном порядке.
Утилизируйте электронные отходы в перерабатывающем центре, сертифицированном по R2 или e-Stewards.
Ремонт не прошёл по плану? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Answers.
Перевод руководства с ifixit.com
