Замена крышки порта Ethernet на Lenovo ThinkPad T16 Gen 3

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой ноутбука. Заряженный аккумулятор может загореться при повреждении. Если ваш аккумулятор вздутый, примите соответствующие меры предосторожности.

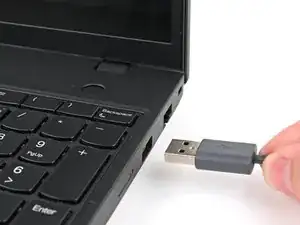

Полностью выключите ноутбук (не просто переведите его в спящий режим) и отключите все кабели.

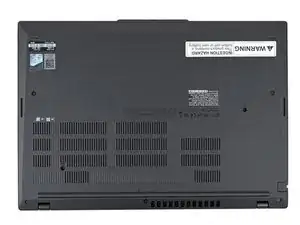

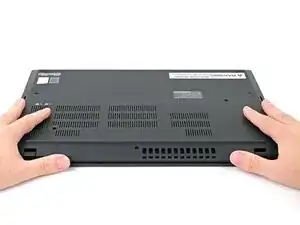

Переверните ноутбук вверх дном и поверните его так, чтобы шарнир экрана смотрел на вас.

Используйте отвертку с крестовым шлицем, чтобы полностью ослабить семь фиксированных винтов, удерживающих крышку основания.

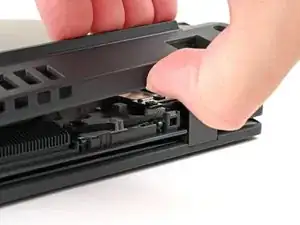

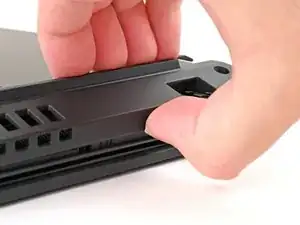

Вставьте ноготь или лопатку для открытия в зазор между крышкой основания и панелью клавиатуры, рядом с одним из шарниров экрана.

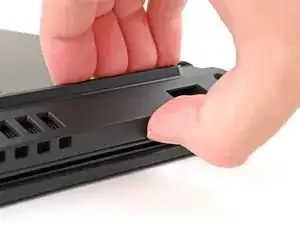

Подденьте крышку основания, пока зажимы не освободятся.

Удерживайте крышку основания по краю шарнира экрана и медленно поднимите, чтобы освободить оставшиеся зажимы.

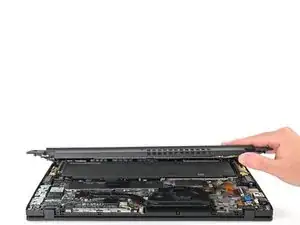

Поднимите и снимите крышку основания.

При сборке уложите крышку основания в рамку, вставляя ее в пазы вдоль края батареи. Сильно надавите по периметру, чтобы снова зафиксировать все зажимы.

Из-за конструкции разъема аккумулятора единственный способ отключить аккумулятор — это физически его извлечь.

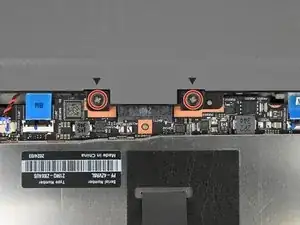

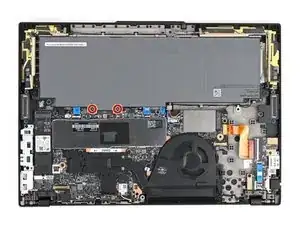

Используйте отвертку с крестовым шлицем, чтобы полностью ослабить два фиксированных винта, удерживающих разъем аккумулятора.

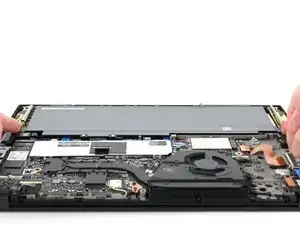

Поднимите край аккумулятора с разъемом, чтобы отключить его.

Вы можете почувствовать небольшое сопротивление от разъема аккумулятора при отключении — это нормально.

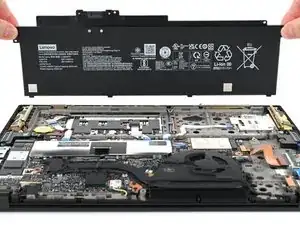

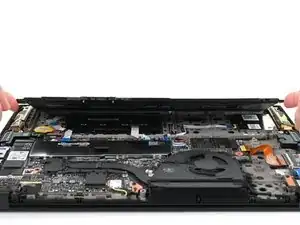

Удалите аккумулятор.

При сборке:

Проведите пластиковые зажимы на длинном крае аккумулятора в их пазы в рамке.

Опустите аккумулятор на место так, чтобы разъем вошел в его гнездо.

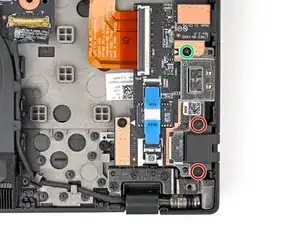

Используйте отвертку с крестовым шлицем, чтобы удалить три винта, удерживающих крышку Ethernet:

Два винта длиной 8 мм с каждой стороны разъема RJ45

Один винт длиной 4 мм рядом с USB-портом.

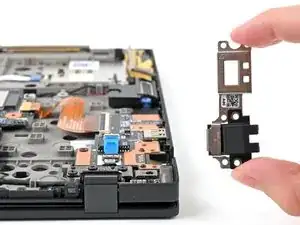

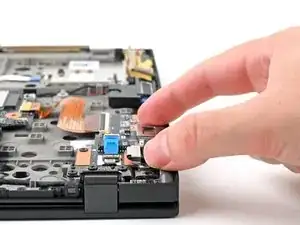

Удерживайте крышку Ethernet и удалите ее из ноутбука.
