Замена сборки дисплея Dell Chromebook 11 3189

В этом руководстве мы покажем, как удалить и заменить сборку дисплея.

Шаг 1

Следуйте процедуре в разделе Перед работой внутри вашего компьютера.

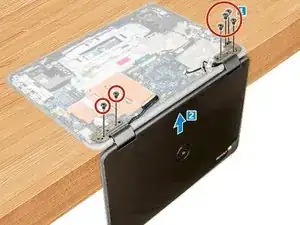

Удалите винты петли дисплея M2.0xM5.0, которые крепят сборку дисплея к компьютеру.

Поднимите сборку дисплея от компьютера.

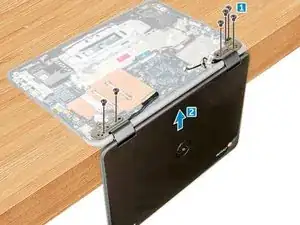

Установите сборку дисплея так, чтобы она совпадала с креплениями для винтов на компьютере.

Замените винты, которые крепят петли дисплея к сборке подлокотника.

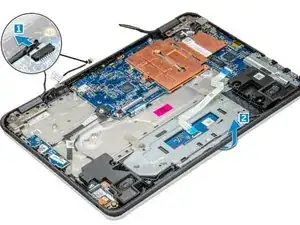

Переверните компьютер и подключите кабель датчика к материнской плате.

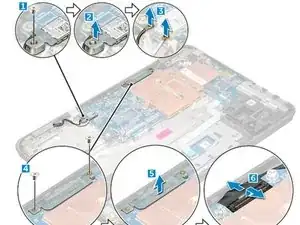

Подключите кабель дисплея к разъему на материнской плате.

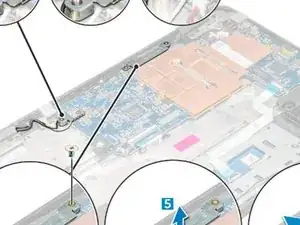

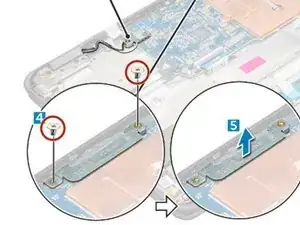

Установите металлическую скобу над разъемом кабеля дисплея и затяните винты M2.0x3.0 для фиксации кабеля дисплея к компьютеру.

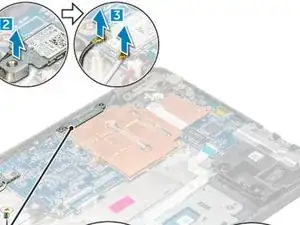

Подключите кабели WLAN.

Установите металлическую скобу и затяните винт M2.0x3.0 к кабелю WLAN на материнской плате.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
