Замена верхней части корпуса (палмрест) Dell Chromebook 11 CB1C13

Удалите 7 винтов с задней крышки крестовой отверткой PH0.

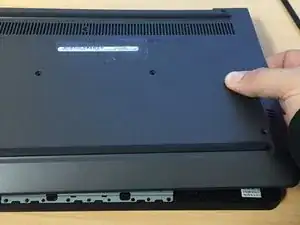

После удаления всех 7 винтов можно начать отщёлкивать заднюю крышку пальцами или ногтями либо с помощью пластикового инструмента для открывания, осторожно отделяя заднюю крышку от основного корпуса хромбука. См. фото

При отщёлкивании нижней крышки от основного шасси можно следовать порядку цветных стрелок, начиная с красных и обходя их по направлению к зелёным и т.д. Этот порядок не обязателен, но кажется наиболее простым.

Удалите 4 винта аккумулятора крестовой отверткой PH0.

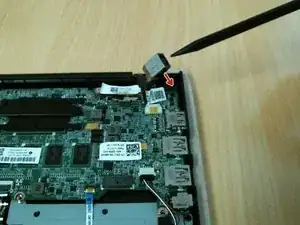

Отсоедините разъём батареи от материнской платы с помощью лопатки или пальца. Будьте осторожны и не тяните разъём за провода.

Отсоедините 4 шлейфа данных: трекпада, клавиатуры, дочерней платы и индикатора заряда батареи.

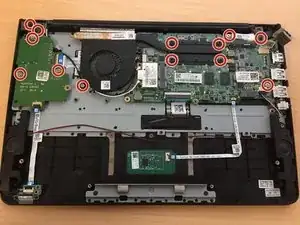

Удалите в общей сложности 13 винтов.

(2) Левая петля

(1) Правая петля

(3) Дочерняя плата

(1) Вентилятор

(6) Материнская плата

Продергите чёрный и белый силовые провода от карты Wi‑Fi и вентилятора.

Отсоедините разъём кабеля ЖК‑экрана от материнской платы.

Начните с приподнимания правой стороны дочерней платы под небольшим углом, чтобы освободить её. Это связано с картой SD и слотом SD на боковой части палмреста.

Сначала наклоните всю нижнюю часть хромбука вверх, чтобы зафиксировать обе петли дисплея в приподнятом положении. (Фиксация петель таким образом даёт дополнительное пространство для подъёма материнской платы и всех её компонентов)

Затем извлеките материнскую плату, начав с подъёма шлейфа материнской платы рядом с вентилятором. Оставление вентилятора, радиатора и динамиков прикреплёнными к материнской плате сэкономит время при установке на новый палмрест.

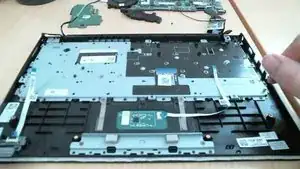

При удалении старого палмреста снимать старые шлейфы данных или трекпад не нужно — они входят в комплект нового палмреста.

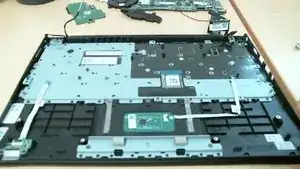

Подденьте новый палмрест под обе опоры петель ЖК‑экрана под углом. Убедитесь, что клавиатура обращена вниз в сторону экрана.

Сначала установите дочернюю плату. Помните, её нужно устанавливать под небольшим углом из‑за слота SD.

Я предпочитаю сначала устанавливать динамики, прежде чем выравнивать материнскую плату, чтобы они не мешали. Найдите по два пластиковых штифта для каждого динамика — динамики опираются на них для фиксации.

Затем установите материнскую плату. Следите за шлейфами данных, чтобы они находились на виду и над материнской платой — это подготовит вас к следующему шагу.

При позиционировании материнской платы ориентируйтесь на порты USB и на разъём для наушников. Совместите их с соответствующими вырезами по краю палмреста.

При подключении всех шлейфов данных убедитесь, что разъёмы шлейфов плотно зажаты и лежат заподлицо для фиксации шлейфов на месте.

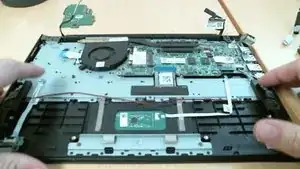

Зафиксируйте обе петли ЖК‑экрана, плотно нажав их на палмрест.

Замените все 13 винтов

(2) Левая петля

(1) Правая петля

(3) Дочерняя плата

(1) Вентилятор

(6) Материнская плата

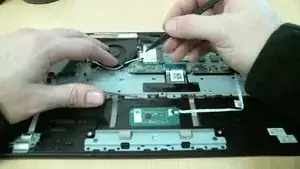

Пропустите два провода Wi‑Fi (чёрный/белый) через металлический зажим, прикреплённый к низу палмреста рядом с дочерней платой.

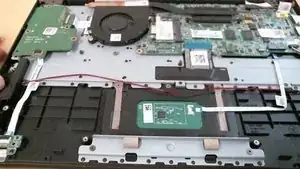

Продолжайте переплетать провода через чёрные клипсы, прикреплённые вокруг нижней части вентилятора.

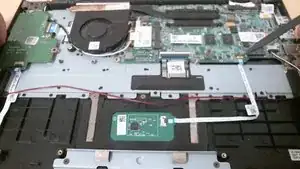

После того как провода закреплены и переплетены через клипсы вентилятора, наденьте золотые коннекторы на концы проводов на соответствующие порты карты Wi‑Fi до щелчка.

Подключите разъём кабеля ЖК‑экрана к материнской плате, вставив разъём в видеопорт материнской платы.

Убедитесь, что разъём зарядки установлен на своё место в правом верхнем углу палмреста.

Закрепите батарею, подключив её к материнской плате и затем заменив винты.

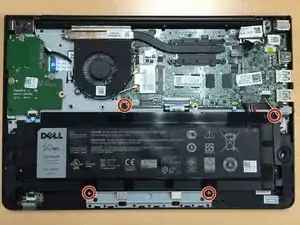

Замените 4 винта батареи крестовой отверткой PH0. По факту можно заменить только нижние 2 винта, так как остальные чаще всего являются причиной короткого замыкания материнской платы.

Установите нижнюю крышку/панель на хромбук и совместите её как можно точнее.

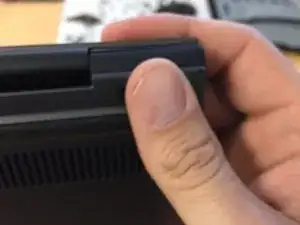

Начните с верхнего правого угла и сожмите хромбук. Вы услышите щелчки — это означает, что защёлки нижней крышки правильно защёлкнулись на рамке корпуса.

Продолжайте защёлкивать стороны хромбука по кругу, начиная с красных стрелок и переходя к зелёным, жёлтым, затем оранжевым стрелкам. Слушайте щелчки. См. 3‑е фото. Следовать порядку цветных стрелок не обязательно, но это удобнее.

Замените все 7 винтов, используя крестовую отвертку PH0. См. красные круги на фото. Готово!
