Замена ЖК-экрана Dell Chromebook 11 CB1C13

Убедитесь, что устройство полностью выключено перед попыткой открыть заднюю панель.

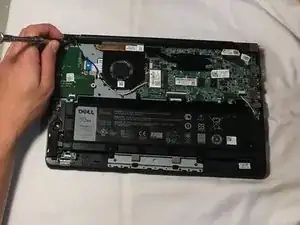

Удалите все семь винтов Philips #0 длиной 8 мм с задней панели с помощью отвёртки Philips #0.

После удаления всех семи винтов можно снять корпус, поддев пальцами или пластиковой лопаткой для вскрытия.

Найдите два шарнира в углах устройства.

Открутите 5 винтов Phillips #00 длиной 2 мм в шарнирах.

Поднимите шарниры вверх и сдвиньте нижнюю крышку наружу.

Осторожно снимите крышку, так как она всё ещё соединена с устройством проводами.

Найдите два кабеля, соединяющие верхнюю панель с устройством. Один чёрный, один белый.

Отсоедините эти два кабеля, схватив золотые контакты пальцами и аккуратно потянув прямо вверх.

Отсоедините штырь, подняв шарнир.

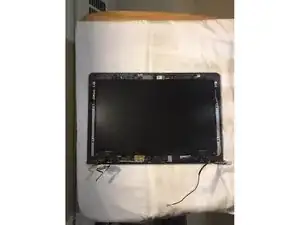

Найдите шов между рамкой экрана и верхней панелью.

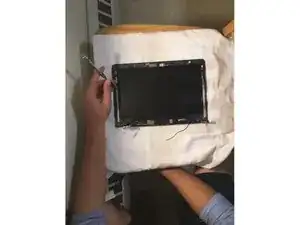

Начиная с одного из углов шарнира, вставьте тонкий металлический инструмент для поддевания в шов и аккуратно.

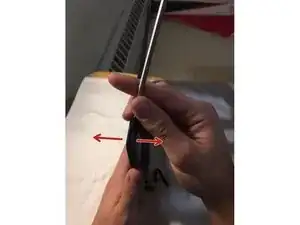

Аккуратно продвигайте инструмент вниз к верхней панели, пока не почувствуете, что рамка экрана отсоединяется.

Повторите этот процесс по всему периметру рамки экрана, пока она полностью не отделится от верхней панели.

Во время этого вы можете услышать хрустящий звук. Это нормально — это звук отсоединения креплений рамки экрана от верхней панели.

Будьте осторожны при поддевании и двигайтесь небольшими шагами вокруг рамки экрана. Это предотвратит трещины или повреждения рамки, которые могут быть опасны.

Найдите шесть винтов Phillips #00 длиной 2 мм, которыми ЖК-дисплей крепится к панели экрана.

Открутите эти шесть винтов Phillips #00 длиной 2 мм.

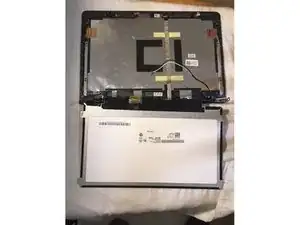

Аккуратно отогните ЖК-дисплей, который всё ещё соединён с устройством, через шарниры так, чтобы он лёг рядом с панелью экрана.

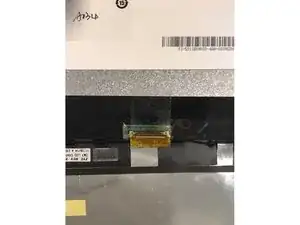

Найдите золотой видеокабель, который по-прежнему соединяет ЖК-экран с дисплеем.

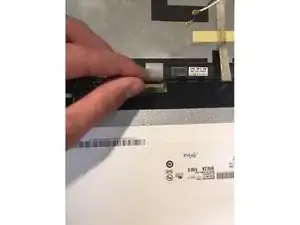

На кабеле будет кусочек ленты. Аккуратно снимите его, и контакты должны легко выйти.

Контакты очень маленькие и хрупкие. Любое давление или скручивание может нанести необратимый ущерб и потребовать замены кабеля.
