Замена материнской платы Dell Chromebook 11 3180

Ноутбуки

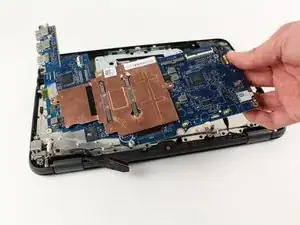

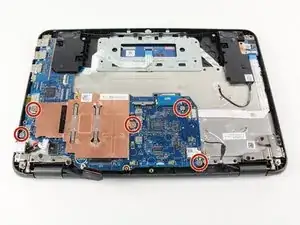

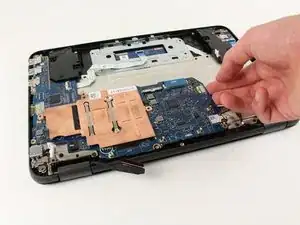

Это руководство объясняет, как извлечь материнскую плату из ноутбука. Процедура довольно трудоёмкая и может занять значительное время. Материнская плата находится под аккумулятором и подключена почти ко всем компонентам, поэтому внимательно следуйте шагам, чтобы полностью отсоединить её.

Шаг 1

Установите ноутбук крышкой вниз на рабочую поверхность.

Шаг 2

Пинцетом снимите круглые наклейки, закрывающие два винта примерно по центру задней крышки. Приклейте их рядом с соответствующими винтами на корпусе ноутбука.

Шаг 3

Отвёрткой Phillips #0 ослабьте все семь винтов 2,5 мм в задней крышке устройства.

Эти винты останутся прикреплёнными к задней крышке, поэтому просто ослабьте их до тех пор, пока они не будут болтаться.

Шаг 4

Пластиковым инструментом для вскрытия начните отделять заднюю крышку от корпуса компьютера.

Если трудно поддеть конкретную часть крышки, убедитесь, что ближайшие винты полностью ослаблены.

Шаг 5

Руками полностью снимите заднюю крышку с корпуса компьютера.

Шаг 6

Отсоедините аккумулятор от материнской платы, аккуратно потянув чёрный разъём кабеля с материнской платы в сторону аккумулятора.

Найдёте этот кабель по тому, что его другой конец подключён к аккумулятору. Кабель имеет чёрную защитную оплётку.

Шаг 7

Отвёрткой Phillips #0 снимите три винта 3 мм с аккумулятора.

Шаг 8

Поднимите аккумулятор и извлеките его из компьютера.

Если аккумулятор вынимается с усилием, убедитесь, что все винты полностью удалены и ничто не мешает его извлечению.

Шаг 9

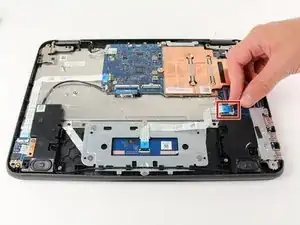

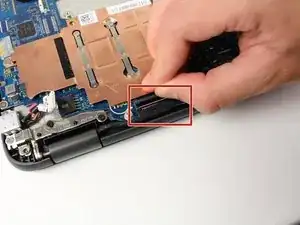

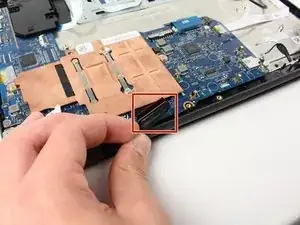

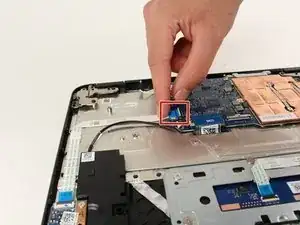

Поднимите чёрный фиксатор и аккуратно потяните синюю ленту, пока она полностью не отсоединится от материнской платы.

Шаг 10

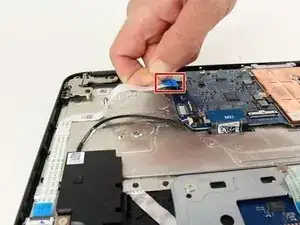

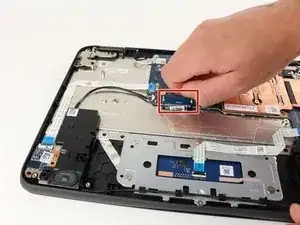

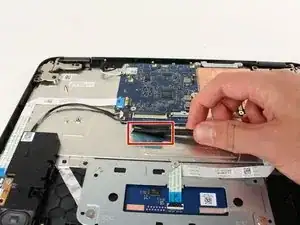

Поднимите чёрный фиксатор и с помощью лопатки (spudger) извлеките ленточный кабель так, чтобы он полностью отсоединился от материнской платы.

Шаг 11

Шаг 12

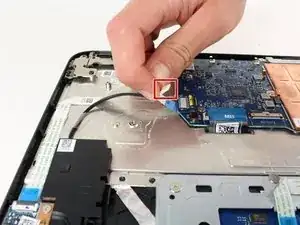

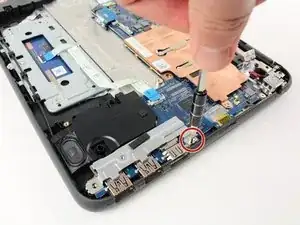

Найдите и аккуратно выньте проводной жгут (маленький пластиковый коннектор с проводами, идущими к чёрным аудиодинамикам) прямо из разъёма на материнской плате.

Шаг 13

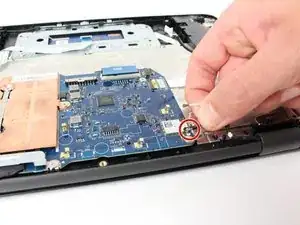

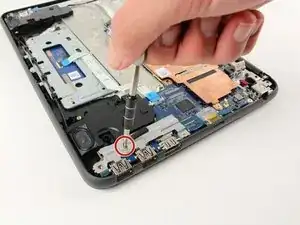

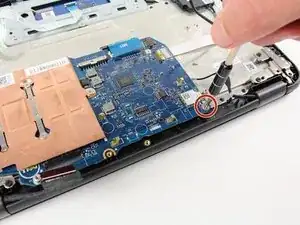

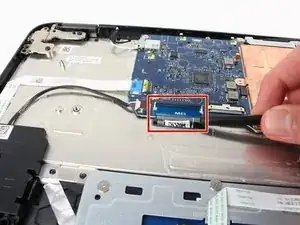

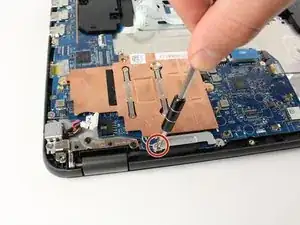

Отвёрткой Phillips #0 удалите один винт 3 мм.

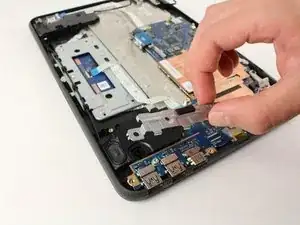

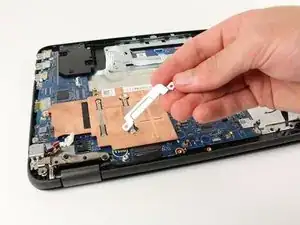

Снимите металлический экран, защищающий под ним чёрный и белый провода.

Шаг 14

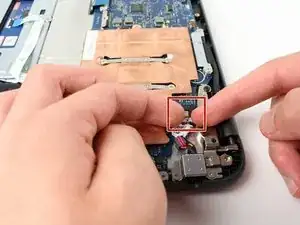

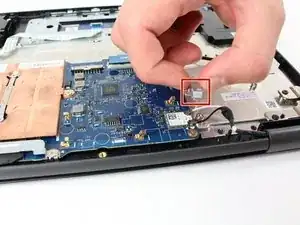

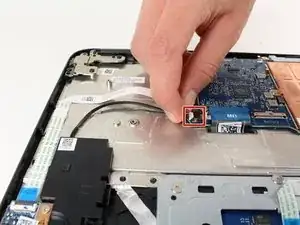

Найдите и аккуратно потяните белый и чёрный провода вверх, чтобы отсоединить их от материнской платы.

Шаг 15

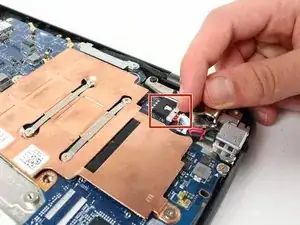

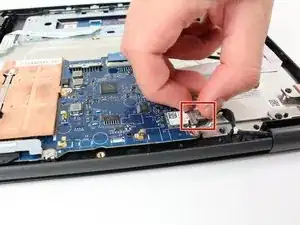

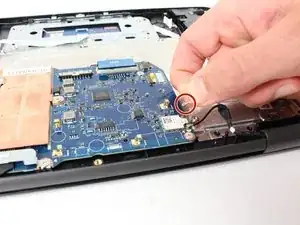

Найдите и аккуратно выньте проводной жгут (маленький пластиковый коннектор с двумя розовыми, одним оранжевым и двумя чёрными проводами) прямо из разъёма на материнской плате.
