Замена радиатора HP EliteBook 845 G9

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженная литий-ионная батарея представляет потенциальную опасность при случайном повреждении.

Сохраните данные, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, отвертки Phillips могут отличаться по размеру и форме — две отвертки одного и того же размера могут по-разному входить в один и тот же винт. Используйте тот размер, который наиболее плотно подходит к головке винта, чтобы не сорвать её.

Отверткой Phillips полностью ослабьте (не выкручивайте) пять винтов-фиксаторов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с шарниром экрана) был ближе к Вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и корпусом, рядом со средним винтом и надписью ELITEBOOK.

Если возникают трудности с вставкой лопатки, убедитесь, что винт полностью ослаблен. При необходимости слегка поднимите винт пальцами.

Используйте лопатку, чтобы поддеть крышку и освободить фиксатор.

Оставьте лопатку под нижней крышкой для следующего шага.

Переместите лопатку вдоль заднего края к одному из углов, чтобы освободить задние фиксаторы.

Поверните лопатку вокруг угла и вдоль короткого края, чтобы освободить фиксаторы, удерживающие боковую часть крышки.

Снова вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся фиксаторы.

Сдвиньте крышку к шарниру экрана, чтобы вывести из зацепления фиксаторы на противоположной стороне.

Поднимите и снимите крышку.

Крышка должна легко сниматься. Если чувствуется сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся фиксаторы.

При сборке вставьте фиксаторы по переднему краю крышки (напротив шарниров) в пазы на корпусе, затем уложите крышку на место. Плотно нажмите по периметру крышки, чтобы зафиксировать все фиксаторы.

Разместите ноутбук так, чтобы передний край (напротив шарниров экрана) был ближе к Вам.

Используйте острие лопатки, чтобы поочередно нажимать на стороны скользящего разъема батареи, полностью извлекая его из разъема.

Если лента снимается с трудом, слегка нагрейте её с помощью устройства iOpener или фена. Следите, чтобы не перегреть ленту и окружающие компоненты.

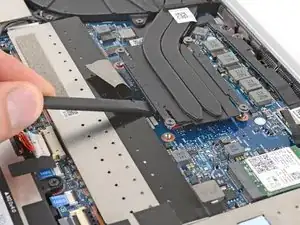

Используйте пинцет или пальцы, чтобы отклеить ленту от нижнего края радиатора.

Не обязательно полностью удалять ленту — она может остаться прикрепленной к металлическому экрану.

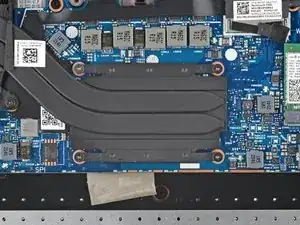

Отверткой Phillips полностью ослабьте (не выкручивайте) четыре винта-фиксатора радиатора. Ослабляйте винты в порядке убывания номеров, указанных рядом с каждым винтом.

При сборке затягивайте винты радиатора на несколько оборотов за раз в порядке возрастания номеров, указанных рядом с винтами. Обычно это делается по схеме «крест».

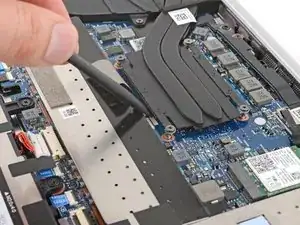

Плоским концом лопатки подденьте нижний край радиатора.

Термопаста соединяет радиатор с процессором. В зависимости от возраста устройства и состояния термопасты, может потребоваться усилие. Поднимайте радиатор постоянным и плавным усилием, отделяя его от платы.

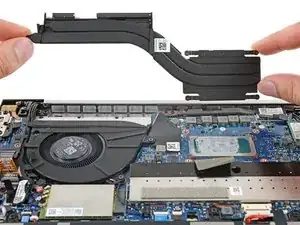

Поднимите и снимите радиатор.

При сборке:

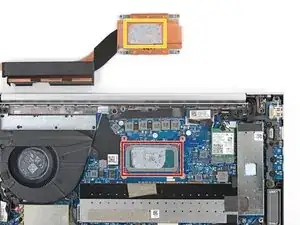

Проверьте, нанесена ли термопаста на нижнюю поверхность нового радиатора. Если нанесена — не наносите новую термопасту.

Следуйте этой инструкции, чтобы очистить процессор и нанести новую термопасту.

Если радиатор используется повторно, обязательно очистите его.
