Замена вентилятора HP EliteBook 845 G9

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный литий-ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвертки могут отличаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте размер, который самый плотно входит в головку винта, чтобы избежать срыва шлица.

Используя крестовую отвертку, полностью ослабьте (не извлекайте) пять удерживаемых винтов, фиксирующих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлей экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если вам трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости осторожно потяните винт пальцами вверх.

Используйте лопатку, чтобы приподнять крышку и освободить фиксирующий её зажим.

Оставьте лопатку под нижней крышкой для следующего шага.

Сдвиньте лопатку вдоль заднего края в направлении одного из углов, чтобы освободить задние защёлки.

Поверните лопатку вокруг угла и вдоль края вверх, чтобы освободить защёлки, фиксирующие короткий край крышки.

Повторно вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Сдвиньте крышку в направлении петли экрана, чтобы отсоединить защёлки на противоположном крае.

Поднимите и снимите крышку.

Крышка должна сниматься легко. Если вы ощущаете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки.

При сборке сдвиньте защёлки вдоль переднего края крышки (противоположного петле) в их направляющие на раме, затем опустите крышку. Плотно прижмите по периметру крышки, чтобы зафиксировать все защёлки.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к вам.

Используйте острый конец лопатки, чтобы поочерёдно нажимать на стороны скользящего разъёма аккумулятора, пока он полностью не выйдет из своего гнезда.

Возьмитесь пальцами за пластиковую тягу левого кабеля дисплея с нажимным разъёмом, расположенного под вентилятором.

Потяните прямо вверх, чтобы отсоединить разъём.

При сборке аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не щёлкнет. Не пытайтесь силой вставить разъём. Если возникли сложности, скорректируйте положение и попробуйте снова. Не применяйте чрезмерную силу.

Сдвиньте одну сторону угловых пинцетов под металлическую шейку одного из коаксиальных разъёмов на модуле WWAN (сотовая связь).

Поднимите строго вверх, чтобы отсоединить кабель.

Повторите процедуру для оставшихся трёх коаксиальных разъёмов.

При сборке:

Используйте пронумерованные куски ленты на кабелях и соответствующие маркировки на модуле WWAN, чтобы правильно подключить каждый кабель.

Удерживая пинцетом разъём над гнездом, осторожно нажмите вниз пальцем или лопаткой — разъём должен «щёлкнуть» на место. Если возникают трудности, переставьте головку разъёма и попробуйте снова. Не применяйте чрезмерную силу.

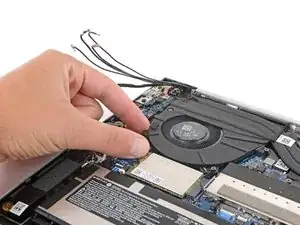

Пальцами вытащите кабель дисплея и четыре коаксиальных кабеля из их зажимов на левой стороне вентилятора.

При сборке используйте эту фотографию как ориентир для правильной укладки кабелей в зажимы.

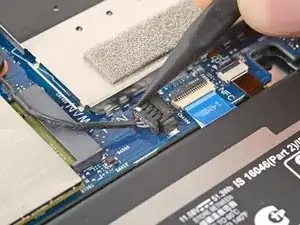

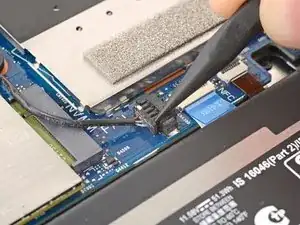

Используйте острый конец лопатки, чтобы поочерёдно нажимать на стороны скользящего разъёма вентилятора, пока он полностью не выйдет из своего гнезда.

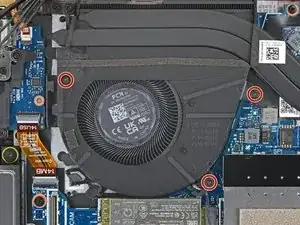

Используйте крестовую отвертку, чтобы полностью ослабить (не извлекать) три удерживаемых винта, фиксирующих вентилятор.

Поднимите левый край вентилятора.

Потяните вентилятор в сторону левого края ноутбука, чтобы верхний правый угол выскользнул из-под радиатора.

Снимите вентилятор.

При сборке убедитесь, что верхний правый угол вентилятора заходит под радиатор.
