Замена модулей памяти HP EliteBook 845 G9

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий‑ионная батарея представляет потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному входить в один и тот же винт. Используйте ту, которая плотнее всего садится в головку винта, чтобы избежать сорванной резьбы.

С помощью крестовой отвертки полностью ослабьте (не выкручивая) пять фиксированных винтов, крепящих нижнюю крышку.

Расположите ноутбук так, чтобы задний край (с петлёй экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и корпусом, рядом с центральным винтом и текстом ELITEBOOK.

Если лопатка с трудом входит, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.

Используйте лопатку, чтобы поддеть крышку и освободить фиксирующий её защёлку.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в направлении одного из углов, чтобы освободить задние защёлки.

Поверните лопатку вокруг угла и проведите по краю вверх, чтобы освободить защёлки, фиксирующие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с текстом ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Сдвиньте крышку в направлении петли экрана, чтобы освободить защёлки на противоположном крае.

Поднимите и снимите крышку.

Крышка должна легко отделяться. Если ощущаете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки.

При сборке сдвиньте защёлки вдоль переднего края крышки (напротив петли) в соответствующие пазы на корпусе, затем опустите крышку. Плотно прижмите по периметру крышки, чтобы зафиксировать все защёлки.

Расположите ноутбук так, чтобы передний край (напротив петель экрана) был ближе всего к вам.

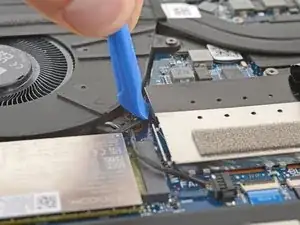

Используйте острый конец лопатки, чтобы поочередно надавливать на стороны скользящего разъёма батареи, пока он полностью не выйдет из гнезда.

Если ленту трудно снять, используйте нагреватель iOpener или фен, чтобы слегка её подогреть. Будьте осторожны, чтобы не перегреть ленту и окружающие компоненты.

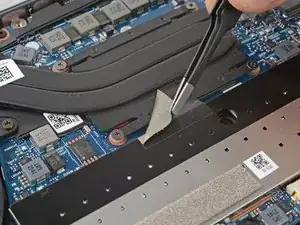

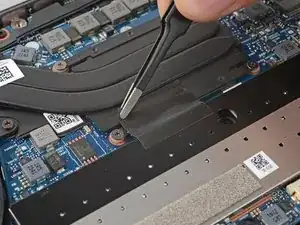

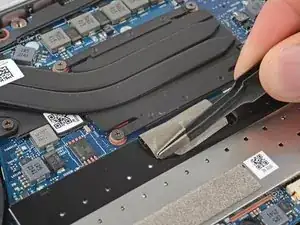

Пинцетом или пальцами отклейте ленту от нижнего края радиатора.

Ленту не обязательно удалять полностью — её можно оставить прикреплённой к металлическому кожуху.

В зависимости от конфигурации в вашем ноутбуке может быть пластиковая крышка или крышки может не быть вовсе.

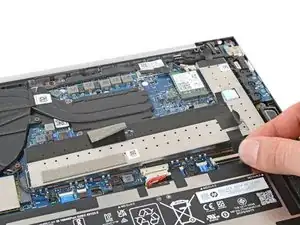

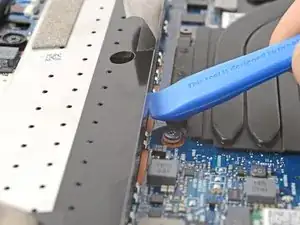

Используйте инструмент для вскрытия, чтобы поддеть кромки металлического кожуха модуля памяти.

Будьте очень внимательны, не поддёвывайте и не повреждайте мелкие поверхностно‑монтажные компоненты вокруг кожуха модуля памяти.

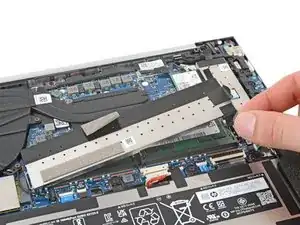

Возьмитесь за вырез на правом крае и поднимите кожух, чтобы снять его.

При сборке совместите кожух с металлическими фиксаторами на плате — чтобы избежать повреждений, убедитесь, что кожух правильно расположен по центру каждого фиксатора. После выравнивания плотно прижмите по периметру кожуха для фиксации.

В вашем ноутбуке два слота для памяти, каждый с парой металлических удерживающих защёлок для модуля. Этот ноутбук поддерживает модули DDR5 SODIMM.

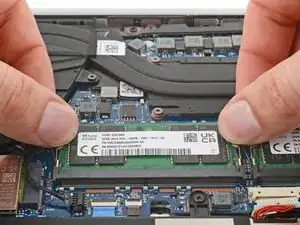

Одновременно отведите металлические защёлки по обеим сторонам модуля, пока они не выйдут из зацепления и модуль не поднимется под небольшим углом.

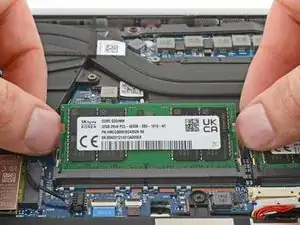

Вытяните модуль из гнезда, чтобы снять его.

Аналогичным образом снимите второй модуль.

Для установки модуля вставьте его в гнездо под небольшим наклоном, затем сильно надавите вниз, пока обе металлические защёлки не зафиксируют его.

Если устанавливается только один модуль, вставьте его в слот с маркировкой DIMM 1.
