Замена модуля WWAN в HP EliteBook 845 G9

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный литий-ионный аккумулятор может представлять опасность, если его случайно повредить.

Сохраните данные, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, отвёртки Phillips могут отличаться по размеру и форме — две отвёртки одного обозначения могут по-разному подходить к одному и тому же винту. Используйте тот размер, который наиболее плотно подходит к головке винта, чтобы не повредить её.

Отвёрткой Phillips полностью ослабьте (не выкручивайте) пять прикреплённых винтов, фиксирующих нижнюю крышку.

Положите ноутбук так, чтобы тыльный край (с шарниром экрана) был обращён к вам.

Вставьте плоский конец лопатки между тыльным краем нижней крышки и корпусом, возле среднего винта и текста ELITEBOOK.

Если вставить лопатку трудно, убедитесь, что винт полностью ослаблен. При необходимости аккуратно потяните винт вверх пальцами.

Используйте лопатку, чтобы поддеть крышку и отсоединить фиксирующий язычок.

Оставьте лопатку под нижней крышкой для следующего шага.

Переместите лопатку вдоль заднего края к одному из углов, чтобы освободить фиксаторы заднего края.

Поверните лопатку вокруг угла вверх по боковому краю, чтобы освободить фиксаторы, удерживающие короткую сторону крышки.

Вставьте снова плоский конец лопатки около текста ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся фиксаторы.

Сдвиньте крышку в сторону шарнира экрана, чтобы отсоединить фиксаторы на противоположном краю.

Поднимите и снимите крышку.

Крышка должна легко сниматься. Если чувствуется сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся фиксаторы.

При сборке вставьте фиксаторы переднего края крышки (противоположного шарниру) в пазы на корпусе, затем опустите крышку на место. Плотно нажмите по периметру крышки, чтобы зафиксировать все фиксаторы.

Расположите ноутбук так, чтобы передний край (противоположный шарнирам экрана) был ближе к вам.

Используйте острый конец лопатки, чтобы поочерёдно нажать на стороны скользящего разъёма аккумулятора, полностью выведя его из гнезда.

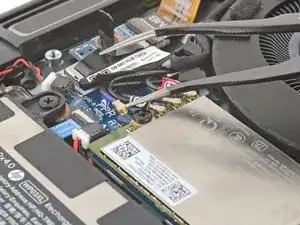

Заведите один захват фиксатора под металлическое основание одного из коаксиальных разъёмов на модуле WWAN (сотовой карте).

Поднимите прямо вверх, чтобы отсоединить кабель.

Повторите процедуру для трёх оставшихся коаксиальных разъёмов.

При сборке:

Используйте нумерованные метки на кабелях и соответствующие обозначения на модуле WWAN, чтобы правильно подключить каждый кабель.

Используйте фиксатор, чтобы удерживать разъём над гнездом, и аккуратно нажмите пальцем или лопаткой — разъём должен защёлкнуться на место. Если возникают трудности, откорректируйте положение и попробуйте снова. Не применяйте чрезмерных усилий.

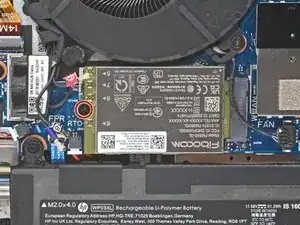

Отвёрткой Phillips удалите винт длиной 4,6 мм, фиксирующий модуль WWAN.

Не поднимайте модуль под острым углом, чтобы не повредить модуль WWAN и его разъём.

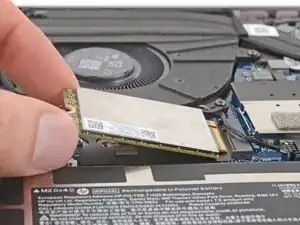

Удерживая модуль WWAN за края, вытяните его прямо из разъёма, чтобы снять.
