Замена сборки радиатора Dell Alienware 13
В этом руководстве мы покажем вам, как удалить и заменить сборку радиатора.
Шаг 1

Работа с электрическим устройством, подключенным к сети, может привести к поражению электрическим током. Убедитесь, что все внешние источники питания отключены от устройства.
Закройте устройство и переверните его.
Шаг 2

Удалите (2) винта с головкой Phillips размером 5 мм, крепящие маленькую панель доступа к основанию, с помощью отвертки Phillips # 1.
(2) винта крепятся к панели основания фиксирующими зажимами и не полностью отсоединяются от панели.
Шаг 3


Удалите маленькую панель доступа с помощью прочной лопатки.
Шаг 4
ОСТОРОЖНО: Твердотельные накопители хрупкие. Будьте осторожны при обращении с жестким диском.
ОСТОРОЖНО: Чтобы избежать потери данных, не удаляйте твердотельный накопитель, когда компьютер находится в состоянии сна или включен.
Шаг 5

Используя петлю, поведите кронштейн твердотельного накопителя и снимите кронштейн с кнопок на основании компьютера.
Шаг 6

Используя петлю, отключите кабель твердотельного накопителя от системной платы.
Шаг 7

Удалите винты, которые крепят сборку твердотельного накопителя к основанию компьютера.
Шаг 8

Поднимите сборку твердотельного накопителя над основанием компьютера.
Убедитесь, что винты сняты с твердотельной сборки.
Шаг 9

Сдвиньте и поднимите твердотельный накопитель с твердотельной сборки.
Шаг 10

ОСТОРОЖНО: Твердотельные накопители хрупкие. Будьте осторожны при обращении с жестким диском.
Вставьте новый твердотельный накопитель в сборку твердотельного накопителя.
Шаг 11

Замените винт, который крепит сборку твердотельного накопителя к отверстию для винта на основании компьютера.
Шаг 12

Выровняйте отверстия для винтов на сборке твердотельного накопителя с отверстиями для винтов на основании компьютера.
Шаг 13

Замените винты, которые крепят сборку твердотельного накопителя к основанию компьютера.
Шаг 14

Подключите кабель твердотельного накопителя к системной плате.
Шаг 15

Выравните винты на кронштейне твердотельного накопителя с отверстиями для винтов на сборке твердотельного накопителя.
Шаг 16

Замените винты, которые крепят кронштейн твердотельного накопителя к твердотельной сборке.
Шаг 17

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри вашего компьютера ознакомьтесь с информацией по безопасности, которая была включена в комплект с вашим компьютером, и следуйте инструкциям в разделе "Перед работой внутри вашего компьютера". После работы внутри компьютера следуйте инструкциям в разделе "После работы внутри компьютера".
Поднимите защелки и отключите кабели клавиатуры и подсветки клавиатуры от системной платы.
Шаг 18

Удалите винты, которые крепят сборку подлокотников к основанию компьютера.
Шаг 19

Немного поднимите основание компьютера и нажмите на защелки сборки подлокотников, пока она не выскочит.
Шаг 20

Переверните компьютер и откройте дисплей как можно дальше.
Шаг 21

Используя пластиковый шприц, подденьте по краям сборки подлокотников.
Шаг 22

Осторожно поднимите сборку подлокотников и переверните ее.
Шаг 23

Поднимите защелку разъема и отключите кабель платы кнопки питания от системной платы.
Шаг 24
Удалите клавиатуру.
Удалите плату кнопки питания.
Удалите плату индикатора состояния.
Удалите сенсорную панель.
Шаг 25
Установите сенсорную панель.
Установите плату индикатора состояния.
Установите плату кнопки питания.
Установите клавиатуру.
Шаг 26

Подключите кабель платы кнопки питания к системной плате.
Шаг 27
Совместите сборку подлокотника с корпусом компьютера и закрепите ее на месте.
Шаг 28
Закройте дисплей и переверните компьютер.
Шаг 29
Замените винты, которые крепят сборку подлокотника к корпусу компьютера.
Шаг 30
Подключите кабель клавиатуры и кабель подсветки клавиатуры к материнской плате.
Шаг 31


ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, которая была в комплекте с вашим компьютером, и выполните шаги, описанные в разделе «Перед работой внутри компьютера». После завершения работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».
Поднимите защелки разъема и отключите кабель тачпада и кабель индикатора состояния от платы кнопки питания.
Шаг 32

Снимите кабель тачпада и кабель индикатора состояния с брекета клавиатуры.
Шаг 33

Снимите брекет клавиатуры с сборки подлокотника.
Шаг 34

Удалите винты, которые крепят клавиатуру к сборке подлокотника.
Шаг 35

Сдвиньте и поднимите клавиатуру вместе с кабелями с сборки подлокотника.
Шаг 36

Совместите отверстия для винтов на НОВОЙ клавиатуре с отверстиями для винтов на сборке подлокотника.
Шаг 37

Замените винты, которые фиксируют клавиатуру на сборке подлокотника.
Шаг 38
Совместите отверстия для винтов на брекете клавиатуры с отверстиями для винтов на сборке подлокотника.
Шаг 39

Замените винты, которые крепят брекет клавиатуры к сборке подлокотника.
Шаг 40

Закрепите кабель тачпада и кабель индикатора состояния на брекете клавиатуры.
Шаг 41

Вставьте кабель тачпада и кабель индикатора состояния в соответствующие разъемы на плате кнопки питания и нажмите защелки, чтобы зафиксировать кабели.
Шаг 42

Удалите винт, который крепит брекет порта адаптера питания к порту адаптера питания.
Шаг 43

Поднимите брекет порта адаптера питания с порта адаптера питания.
Шаг 44
Освободите порт адаптера питания от корпуса компьютера.
Шаг 45

Отключите кабель динамика от материнской платы.
Шаг 46

Удалите винты, которые крепят материнскую плату к корпусу компьютера.
Шаг 47

Сдвиньте и поднимите сборку материнской платы.
Шаг 48
Переверните сборку материнской платы.
Шаг 49

Отключите кабель порта адаптера питания и снимите порт адаптера питания с материнской платы.
Шаг 50

Подключите кабель порта адаптера питания к материнской плате.
Шаг 51
Переверните материнскую плату.
Шаг 52

Замените винты, которые крепят материнскую плату к корпусу компьютера.
Шаг 53

Подключите кабель динамика к разъему на материнской плате.
Шаг 54

Совместите порт адаптера питания с корпусом компьютера.
Шаг 55
Совместите отверстие для винта на брекете порта адаптера питания с отверстием для винта на порту адаптера питания.
Шаг 56
Замените винт, который крепит брекет порта адаптера питания к порту адаптера питания.
Шаг 57

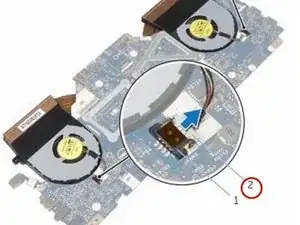

Отключите кабели вентилятора от разъемов на материнской плате.
Шаг 58
Переверните материнскую плату.
Шаг 59

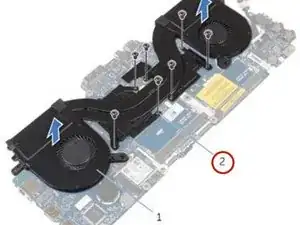

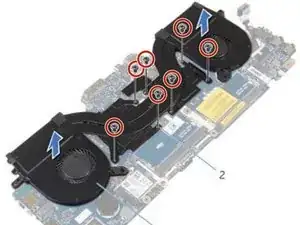

Удалите винты, которые крепят радиатор к материнской плате.
Шаг 60

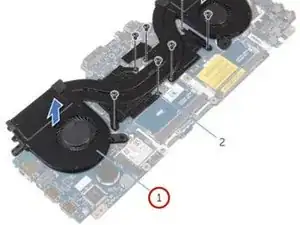

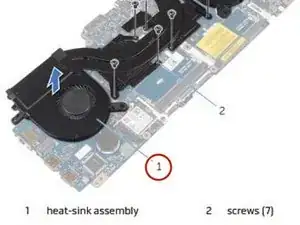

Поднимите радиатор с материнской платы.
Шаг 61

Выравните отверстия для винтов на НОВОМ радиаторе с отверстиями для винтов на плате системы.
Шаг 62

Замените винты, крепящие радиатор к плате системы.
Шаг 63
Переверните плату системы.
Шаг 64

Подключите кабели вентилятора к разъемам на плате системы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
