Замена узла радиатора (радиатор и вентилятор) Dell Alienware 13

Это руководство покажет, как заменить узел радиатора с повреждённым или неисправным вентилятором в ноутбуке Dell Alienware 13.

Шаг 1

Работа с электрическим устройством при подключённом питании может привести к поражению электрическим током. Убедитесь, что все внешние источники питания отключены от устройства.

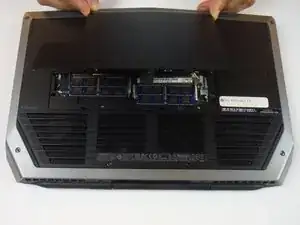

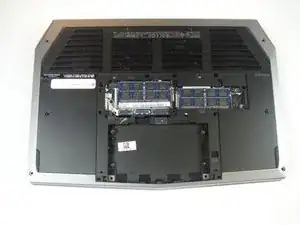

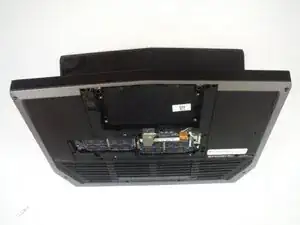

Закройте устройство и переверните его.

Шаг 2

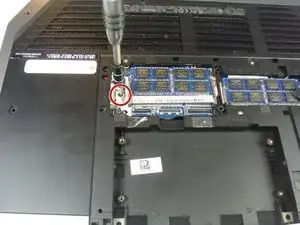

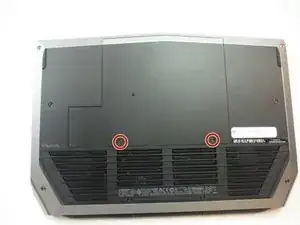

Удалите (2) винта с головкой Phillips 5 мм, крепящие маленькую сервисную крышку к основанию, используя отвертку Phillips #1.

Эти (2) винта прикреплены к панельному основанию удерживающими скобами и не полностью оторвутся от панели.

Шаг 3

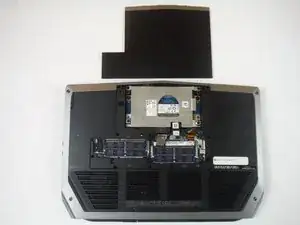

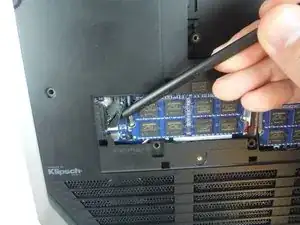

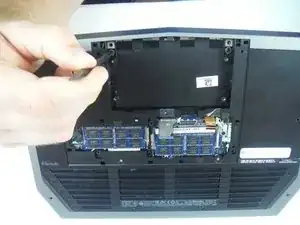

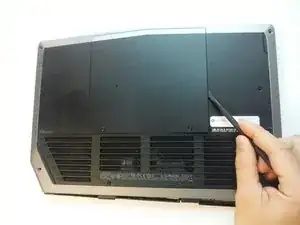

Снимите маленькую сервисную крышку с помощью прочной лопатки (спаджера).

Шаг 4

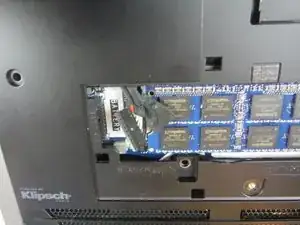

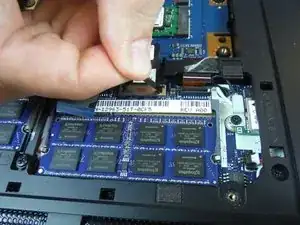

Отключите кабель батареи от разъёма батареи.

Шаг 5

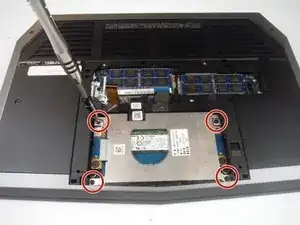

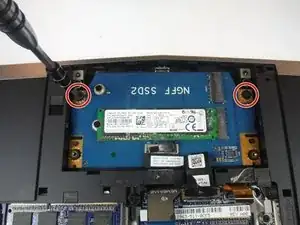

Удалите (4) винта с головкой Phillips 6 мм с кронштейна твердотельного накопителя, используя отвертку Phillips #1.

Шаг 6

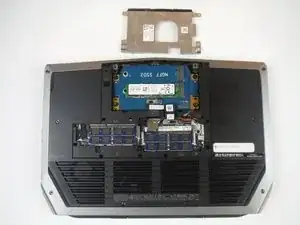

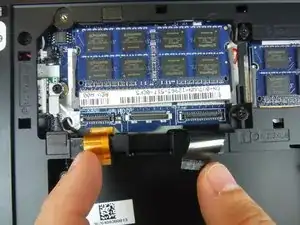

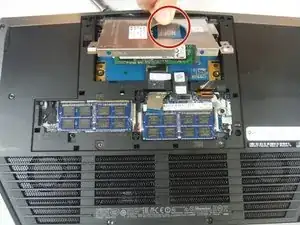

Возьмитесь за язычок и отведите кронштейн твердотельного накопителя вверх. Снимите кронштейн с основания компьютера.

Шаг 7

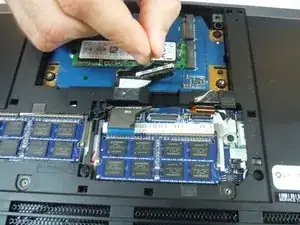

Используя язычок, отключите чёрный кабель твердотельного накопителя от системной платы.

Шаг 8

Удалите (2) винта с головкой Phillips 3 мм, используя отвертку Phillips #0, которые крепят сборку твердотельного накопителя к основанию компьютера.

Шаг 9

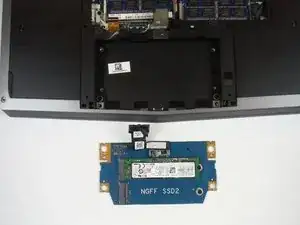

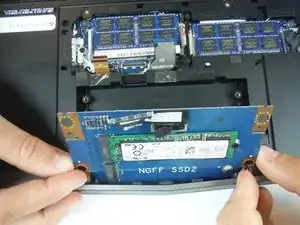

Поднимите сборку твердотельного накопителя, чтобы извлечь её из основания компьютера.

Шаг 10

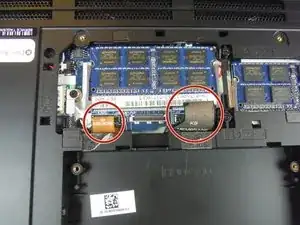

Найдите два кабеля с маркировкой «KB Backlight» (оранжевый) и «KB Membrane» (чёрный). Поднимите защёлки, чтобы отключить кабели от системной платы.

Защёлки, соединяющие кабели с системной платой, очень хрупкие. Обращайтесь с ними осторожно, чтобы избежать повреждений.

Шаг 11

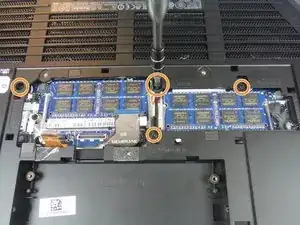

Удалите (8) винтов с головкой Phillips 9 мм, используя отвертку Phillips #1, которые крепят узел подставки для рук к основанию компьютера.

Удалите (4) винта с головкой Phillips 8 мм, используя отвертку Phillips #1.

Удалите (2) винта с головкой Phillips 7 мм, используя отвертку Phillips #1.

Шаг 12

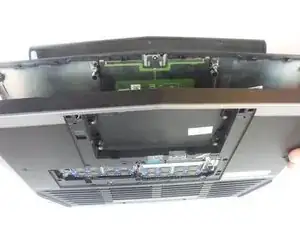

Поднимите основание компьютера чуть к себе и нажмите на защёлки узла подставки для рук, пока он не выйдет из защёлок, используя лопатку.

Шаг 13

Переверните компьютер и откройте дисплей максимально широко.

Используя пластиковую лопатку, подденьте по краям узел подставки для рук.

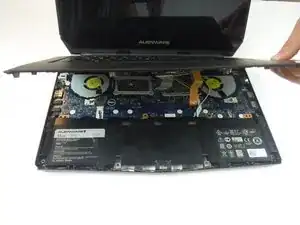

Осторожно поднимите узел подставки для рук.

Шаг 14

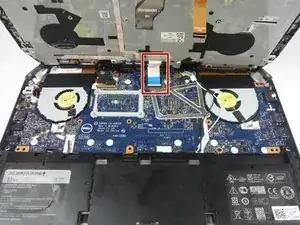

Поднимите защёлку коннектора и отключите кабель платы кнопки питания от системной платы. Кабель идентифицируется синим язычком.

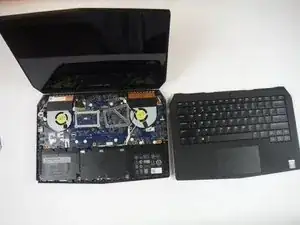

Снимите узел подставки для рук с основания компьютера.

Шаг 15

Откройте дисплей максимально широко.

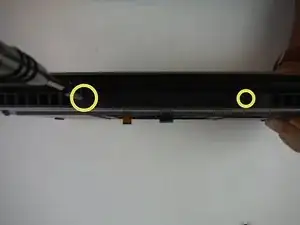

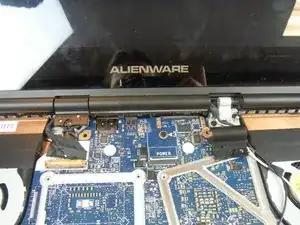

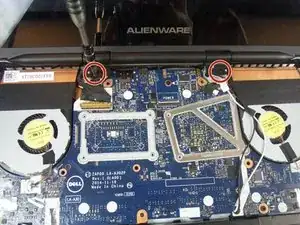

Удалите (2) винта с головкой Phillips 3 мм, используя отвертку Phillips #0, которые крепят крышки петель к петлям дисплея.

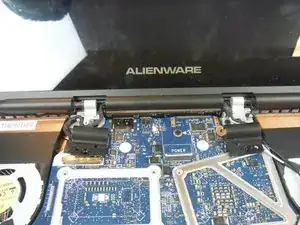

Сдвиньте и поднимите крышки петель с петель дисплея.

Шаг 16

Закройте дисплей и переверните компьютер.

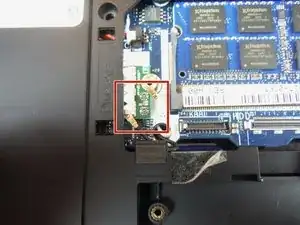

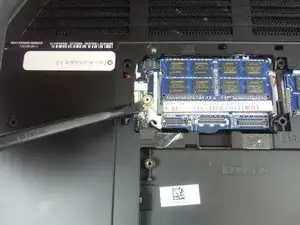

Удалите (1) винт с головкой Phillips 2 мм, используя отвертку Phillips #0, который крепит кронштейн беспроводной карты к самой карте.

Шаг 17

Отключите антеннные кабели от беспроводной карты, используя прочную лопатку. Провода можно снять, приложив усилие вверх, в направлении от устройства.

Шаг 18

Переверните компьютер и откройте дисплей.

Отклейте клейкие ленты, которые фиксируют антеннные кабели к системной плате.

Обратите внимание на прокладку кабелей перед их извлечением из направляющих.

Шаг 19

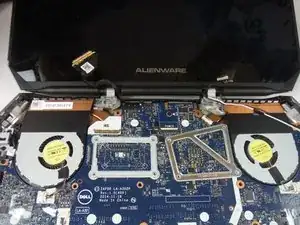

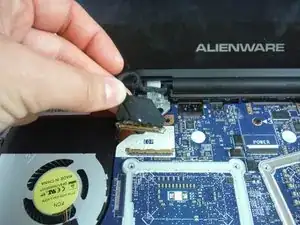

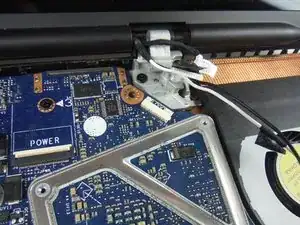

Поднимите защёлку разъёма и отключите кабель дисплея от системной платы.

Отключите кабель платы с логотипом от системной платы.

Снимите антенные кабели, кабель дисплея и кабель платы с логотипом с направляющих на петлях дисплея.

Шаг 20

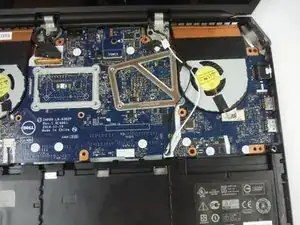

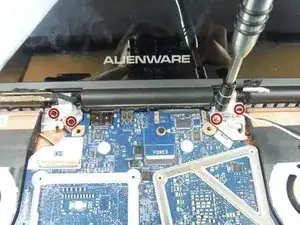

Удалите (4) винта с крестообразной головкой 8 мм, используя отвёртку Phillips #1, которые закрепляют узел дисплея к основанию компьютера.

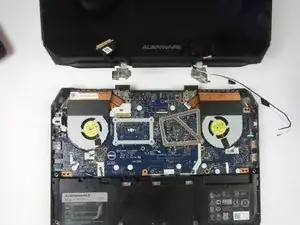

Поднимите узел дисплея и снимите его с основания компьютера.

Шаг 21

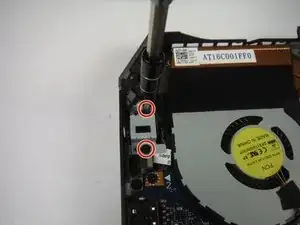

Удалите (2) винта с крестообразной головкой 6 мм, фиксирующие кронштейн разъёма блока питания, используя отвёртку Phillips #1.

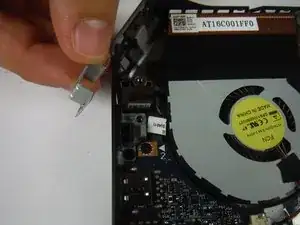

Поднимите и снимите кронштейн разъёма блока питания.

Шаг 22

Поднимите и снимите разъём блока питания с основания компьютера.

Шаг 23

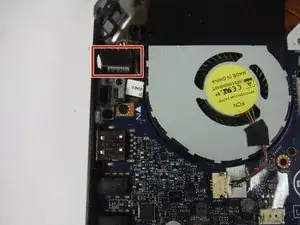

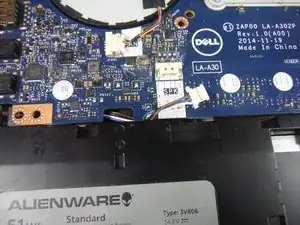

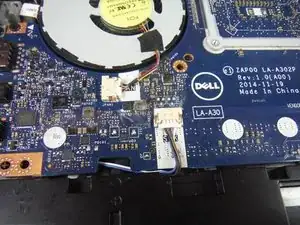

Отключите разъём кабеля динамика от сервисной платы.

Шаг 24

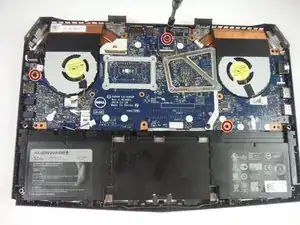

Удалите (3) винта с крестообразной головкой 6 мм, фиксирующие сервисную плату, используя отвёртку Phillips #1.

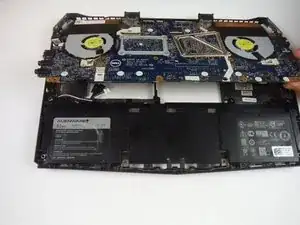

Подденьте сборку сервисной платы тяжёлой лопаткой и сдвиньте плату в направлении аккумулятора, чтобы вынуть её из корпуса.

Шаг 25

Сборка радиатора может сильно нагреваться во время работы компьютера. Дайте компьютеру остыть перед тем, как прикасаться к радиатору.

Масла с рук могут снизить эффективность теплопередачи. По возможности избегайте прямого контакта с областями теплопередачи.

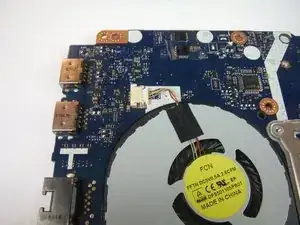

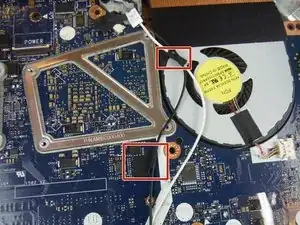

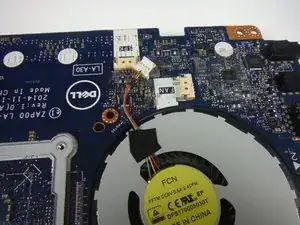

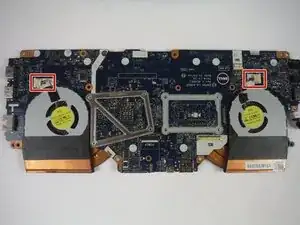

Отключите (2) кабеля вентилятора, соединяющие вентиляторы с материнской платой.

Шаг 26

Переверните системную плату.

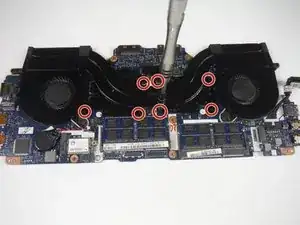

Удалите (7) винта с крестообразной головкой 3 мм, прикрепляющих сборку радиатора к системной плате, используя отвёртку Phillips #0.

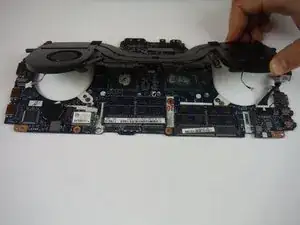

Поднимите и снимите сборку радиатора.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
