Замена нижней крышки Dell XPS 14 L401X

Перед началом работы убедитесь, что ноутбук выключен.

В этом примере в ноутбуке не установлена батарея.

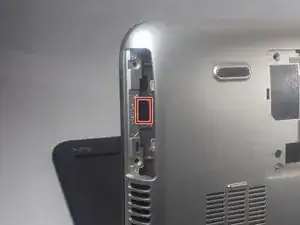

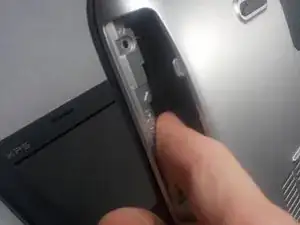

Найдите пружинный фиксатор на дне корпуса, который отпирает батарею.

Удерживайте пружинный фиксатор в открытом положении и выньте батарею из гнезда.

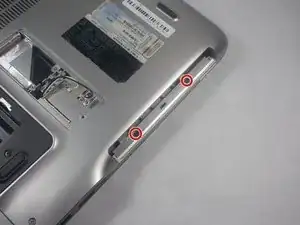

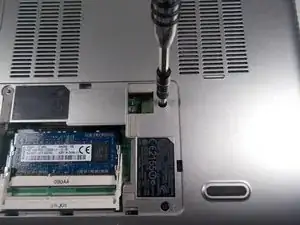

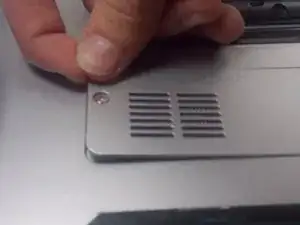

Используйте отвертку JIS 1, чтобы ослабить (2) удерживаемых винта на панели.

Удерживаемые винты не оторвутся от панели.

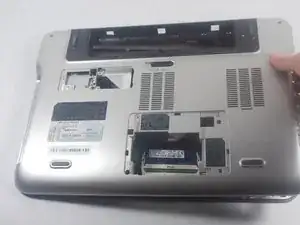

Поднимите панель вверх и потяните в сторону батареи, чтобы снять её.

Отложите панель в сторону, обнажив оперативную память.

Оперативная память фиксируется двумя пружинными защёлками. Разожмите две защёлки, и планка ОЗУ поднимется вверх.

Держите пальцы за кромку модуля.

Держите ОЗУ только за боковые стороны! Не прикасайтесь к цепям или контактам, чтобы избежать загрязнения!

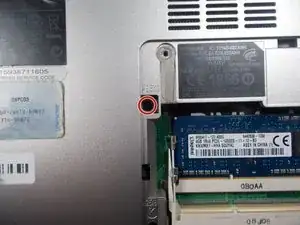

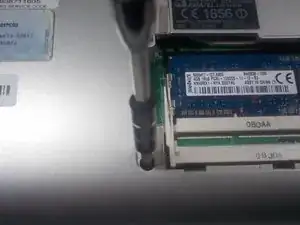

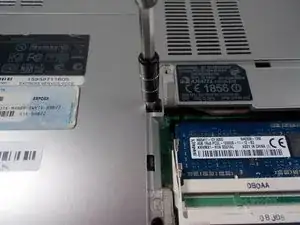

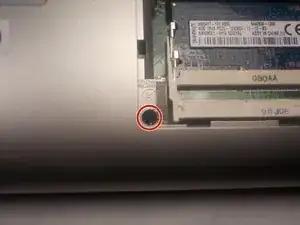

Найдите и удалите (1) винт JIS 1 длиной 8.5 мм в верхнем левом углу отсека ОЗУ.

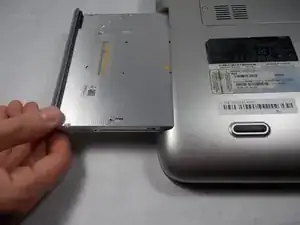

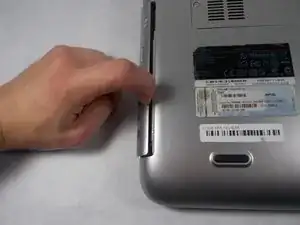

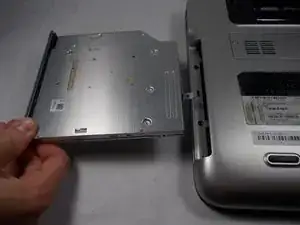

Осторожно извлеките оптический привод из его отсека.

Аккуратно оттяните декоративную накладку с передней стороны оптического привода.

Эту декоративную накладку нужно перенести на новый оптический привод.

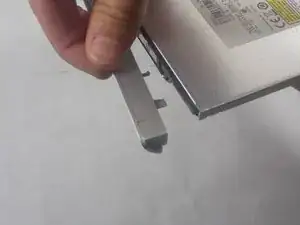

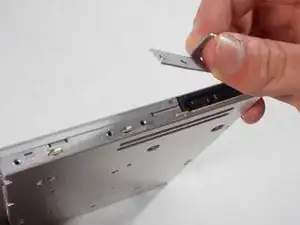

Используйте отвертку JIS 1, чтобы снять (2) винта 2 мм с крепёжной скобы привода.

Эту скобу нужно перенести на новый оптический привод.

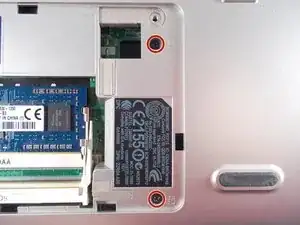

Используйте отвертку JIS 1, чтобы снять (2) винта 2.5 мм, расположенных с правой стороны отсека ОЗУ.

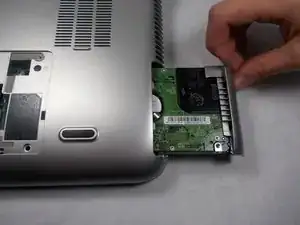

Сдвиньте жёсткий диск вправо лопаткой, чтобы отщёлкнуть его от разъёма, одновременно вытягивая диск другой рукой.

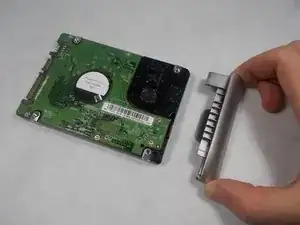

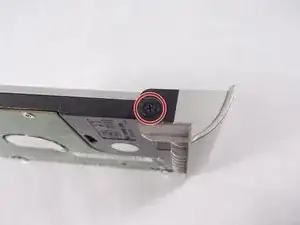

Используйте отвертку JIS 1, чтобы снять (1) винт 2.5 мм, крепящий пластиковую декоративную крышку к жёсткому диску.

Отсоедините пластиковую декоративную крышку от жёсткого диска.

Эту декоративную крышку нужно перенести на новый жёсткий диск.

Найдите панель доступа к мини-карте с эмблемой радиомачты на дне ноутбука рядом с отсеком для батареи.

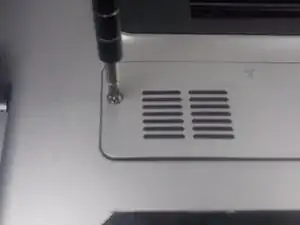

Используйте отвертку JIS 1, чтобы ослабить удерживаемый винт, фиксирующий панель на корпусе.

Удерживаемый винт не оторвётся от панели.

Осторожно снимите панель, поддев её вверх, чтобы освободить от защёлок, которые её фиксируют.

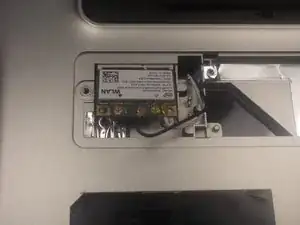

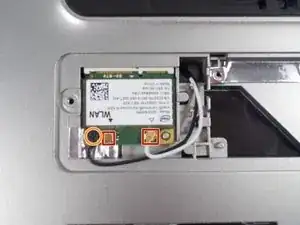

Отсоедините два провода от мини-карты, аккуратно поддев их вверх за металлические контактные точки на клеммах.

Не отрывайте контакты от клемм, тянув за провода — это может повредить кабели.

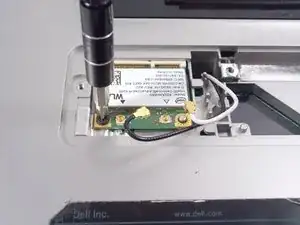

С помощью отвертки JIS 1 снимите (1) винт 2 мм из нижнего левого угла мини-карты.

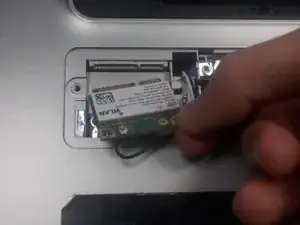

Снимите мини-карту, позволяя ей откинуться вверх.

Снять два винта 4.5 мм с помощью отвертки JIS 1, отмеченных буквой «K» в проёме оптического привода.

Снимите (2) винта 4.5 мм с помощью отвертки JIS 1, отмеченных буквой «K» в отсеке жёсткого диска.

Снимите (2) винта 4.5 мм с помощью отвертки JIS 1, отмеченных буквой «K» рядом с батареей.

Снимите (1) винт 7.5 мм с помощью отвертки JIS 1, отмеченный буквой «K» в отсеке ОЗУ.

Откройте дисплей, чтобы создать пространство для извлечения подлокотника.

В отсеке для жёсткого диска нажмите на площадку «push», чтобы приподнять подлокотник.

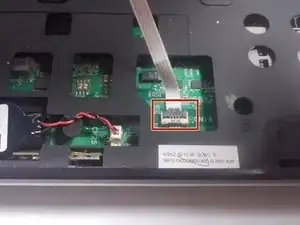

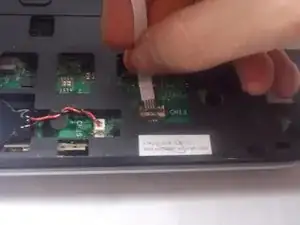

Отключите кабель трекпада, перевернув серый зажим вверх и поднимая кабель.

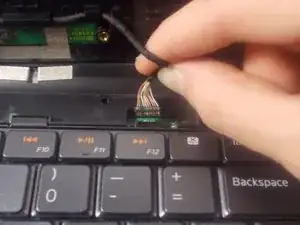

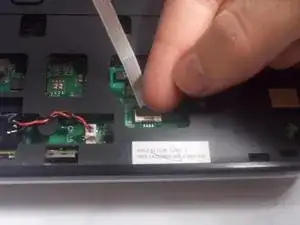

Отключите кабель индикаторной панели, потянув штырёк-разъём вверх.

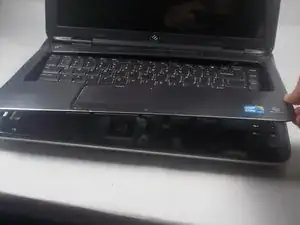

Завершите подъём подлокотника.

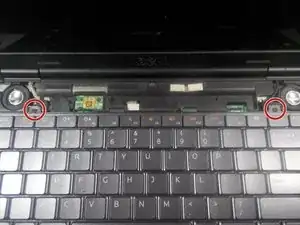

Используйте отвёртку JIS 1, чтобы вынуть (2) винта 2,5 мм, расположенных в верхней части клавиатуры.

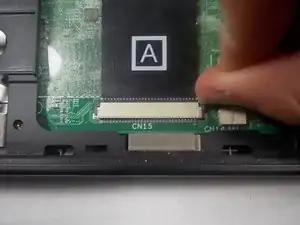

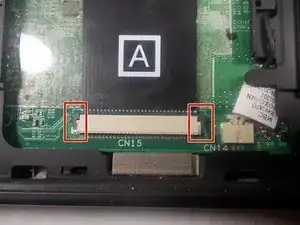

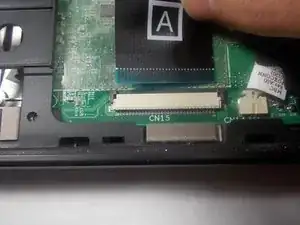

Отключите ленточный кабель клавиатуры, обозначенный «A», отведя в сторону два чёрных фиксатора в направлении кабеля.

Извлеките кабель из его разъёма, сдвинув его наружу. Завершите подъём клавиатуры и отложите её в сторону.

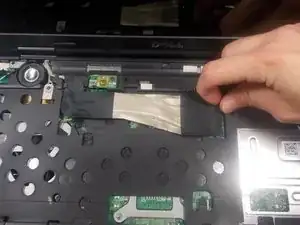

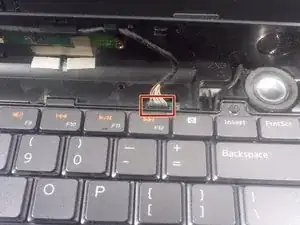

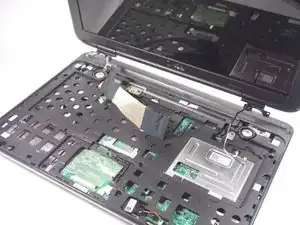

Отключите ленточный кабель дисплея, потянув кабель вправо за его пластиковую оплётку.

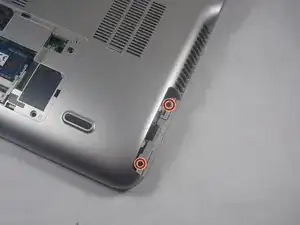

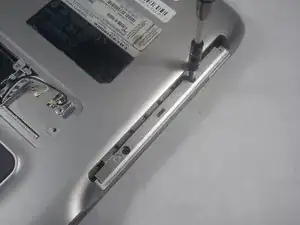

Используйте отвёртку JIS 1, чтобы вынуть (2) винта 7 мм на нижней стороне ноутбука рядом с отсеком батареи.

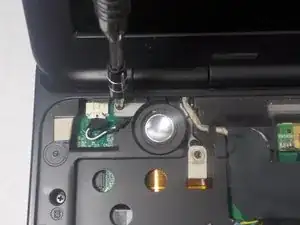

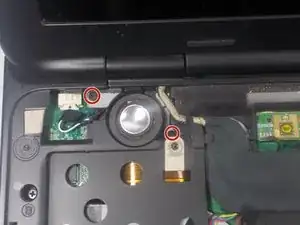

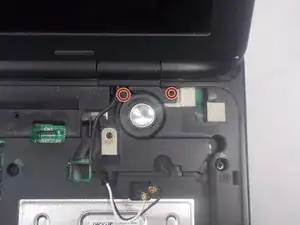

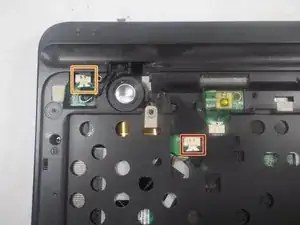

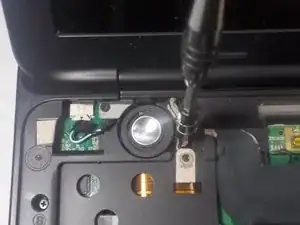

Выньте (2) винта 4 мм отвёрткой JIS 1, которые фиксируют правый крепёж дисплея.

Будьте осторожны, чтобы не проколоть мембраны динамиков отвёрткой.

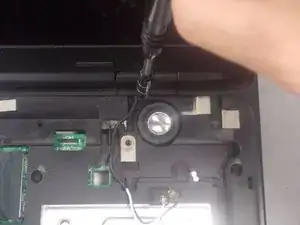

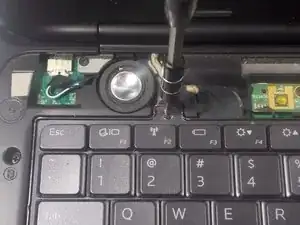

Выньте (2) винта 4 мм отвёрткой JIS 1, которые фиксируют левый крепёж дисплея.

Поднимите узел дисплея и снимите его с основного корпуса ноутбука.

Отключите кабель вентилятора системы охлаждения.

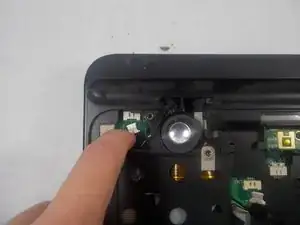

Отключите кабель питания динамиков.

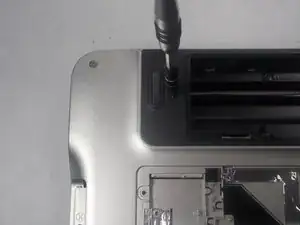

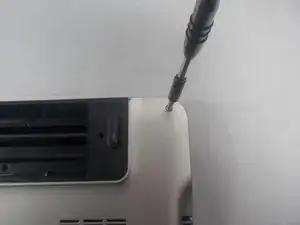

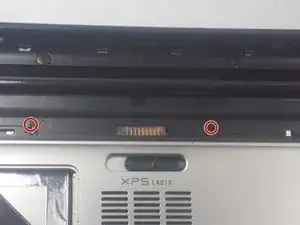

Выньте (2) винта 15 мм, расположенных в верхних левых и правых углах по обе стороны от отсека батареи, используя отвёртку JIS 1.

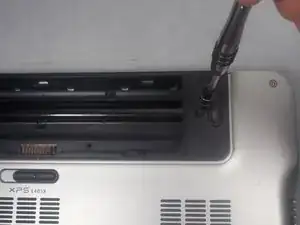

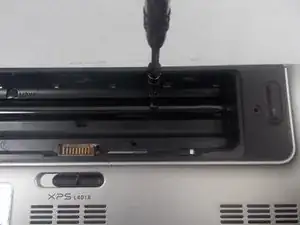

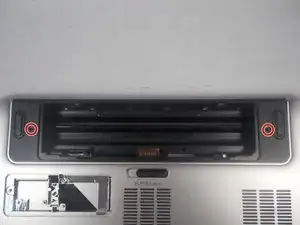

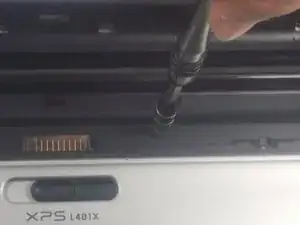

Выньте (2) винта 2 мм, расположенных в отсеке батареи, используя отвёртку JIS 1.

Переверните ноутбук.

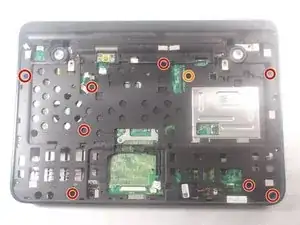

Выньте (8) винтов 4 мм, маркированных буквой «B», отвёрткой JIS 1.

Выньте (1) винт 7 мм, маркированный буквой «B», отвёрткой JIS 1.

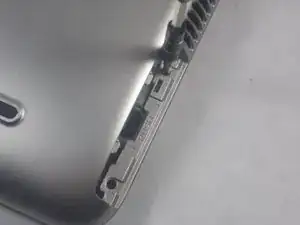

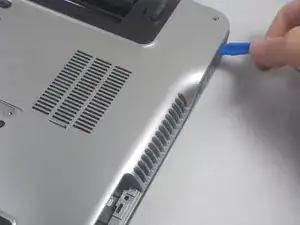

Отделите нижнюю крышку от верхней с помощью пластикового монтажного инструмента и полностью снимите нижнюю крышку.
