Замена вентилятора Dell XPS 14
Устройство, представленное в данном руководстве по замене, — это Dell XPS 14 L421X. Это руководство поможет пользователю удалить и заменить вентилятор ноутбука. Не требуются специальные навыки или знания, пользователю нужно просто выполнить указанные шаги. Вентилятор часто бывает причиной перегрева устройства. Для получения дополнительной информации по диагностике обратитесь к странице с устранением неполадок. Прежде чем полностью снять вентилятор, убедитесь, что он подключен к устройству, так как эти симптомы также могут быть вызваны ослабленным кабелем или разъемом. Перед выполнением этих шагов важно заземлиться, надев антистатичный браслет. Также убедитесь, что аккумулятор полностью отключен перед снятием вентилятора.
Шаг 1
Установите компьютер задней стороной вверх, чтобы логотип "XPS" был обращен к вам.

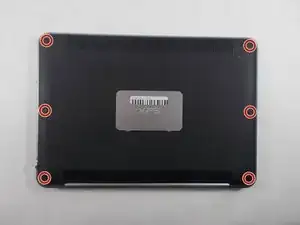

Удалите шесть винтов длиной 3 мм по периметру задней панели с помощью отвертки Torx T5.
Шаг 2

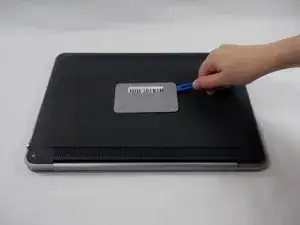

Используйте инструмент для открытия, чтобы приподнять металлическую пластину.

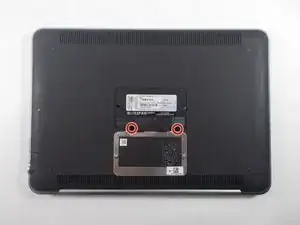

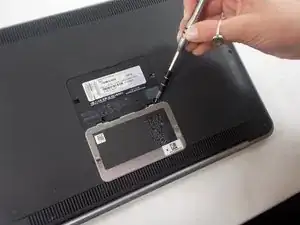

Удалите два винта длиной 6 мм под серебряной крышкой с помощью отвертки Phillips #0.
Шаг 3

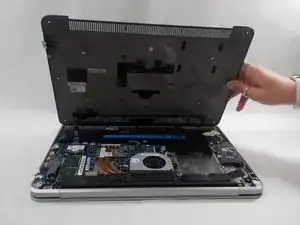

Используйте инструмент для открытия, чтобы вытащить заднюю панель.
После отщелкивания панель откроется от вас.
Задняя панель все еще будет подключена шлейфом. Будьте осторожны при открытии панели, чтобы шлейф остался целым.
Шаг 4
Переверните заднюю панель так, чтобы внутренняя сторона панели была обращена вверх.

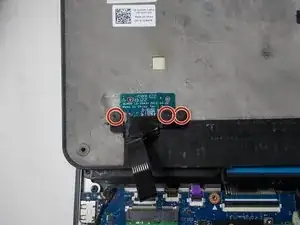

Удалите три винта длиной 2 мм, которые соединены с диском GCE в нижнем левом углу задней панели, с помощью отвертки Phillips #0.
Снимите черную пластиковую крышку, которая удерживает диск на месте.
Снимите заднюю панель.
Диск GCE должен оставаться подключенным к компьютеру через фиолетовый шлейф.
Шаг 5
Удалите четыре винта длиной 2 мм, которые соединены с динамиком, с помощью отвертки Phillips #0.
Шаг 6

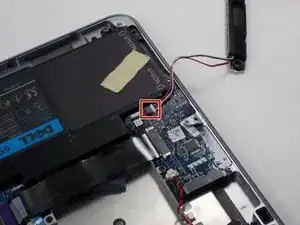

Удалите динамик из его первоначального места, чтобы соединитель провода был виден.

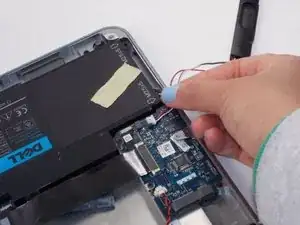

Отключите красный и белый разъем, потянув за белый ярлык.

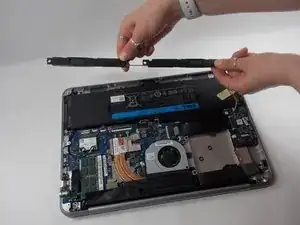

Динамик теперь полностью удален.
Шаг 7
Убедитесь, что вы заземлены, перед тем как снимать аккумулятор.

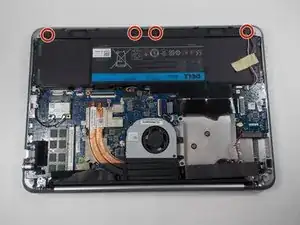

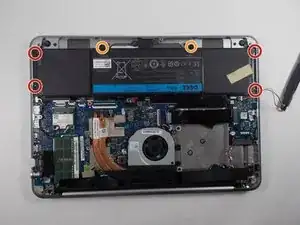

Удалите четыре винта длиной 6 мм с боковых сторон аккумулятора с помощью отвертки Torx T5.
Удалите два винта длиной 3 мм с верхней части аккумулятора с помощью отвертки Phillips #0.
Шаг 8

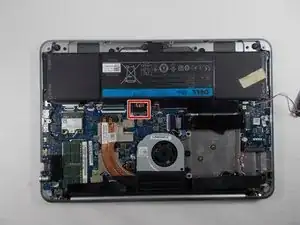

Отсоедините разъем аккумулятора от материнской платы, используя два больших пальца, чтобы вытащить его.

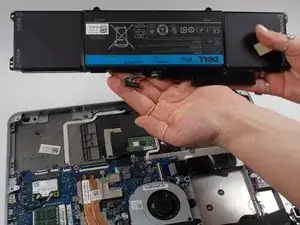

Удалите аккумулятор из ноутбука.
Шаг 9
Удалите два винта длиной 2 мм с вентилятора с помощью отвертки Phillips #0.
Шаг 10
Используйте два больших пальца, чтобы вытащить разъем, который соединяет вентилятор с ноутбуком.
Удалите вентилятор из ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
