Замена процессора Dell XPS 14 L401X

Перед началом извлечения любых компонентов убедитесь, что ноутбук выключен.

В этом примере в ноутбуке не была установлена батарея.

Найдите пружинный фиксатор на нижней стороне устройства, который отпирает аккумулятор.

Удерживая пружинный фиксатор в открытом положении, вытяните аккумулятор из гнезда.

Используйте отвертку JIS 1, чтобы ослабить (2) удерживающих винта на панели.

Удерживающие винты не выкручиваются полностью из панели.

Поднимите панель вверх и потяните в сторону аккумулятора, чтобы снять её.

Отложите панель в сторону, открыв доступ к оперативной памяти.

Оперативная память удерживается двумя пружинными зажимами. Оттяните оба зажима, и модуль памяти приподнимется.

Держите пальцы за кромку модуля.

Прикасайтесь к оперативной памяти только за боковые стороны! Не прикасайтесь к платам или контактам, чтобы избежать загрязнения!

Найдите и удалите (1) винт 8.5 мм JIS 1 в верхнем левом углу отсека оперативной памяти.

Аккуратно извлеките оптический привод из его отсека.

Осторожно снимите декоративную накладку с передней части оптического привода.

Эта декоративная накладка будет перенесена на новый оптический привод.

Используйте отвертку JIS 1, чтобы удалить (2) винта 2 мм на крепёжной планке привода.

Эта планка будет перенесена на новый оптический привод.

Используйте отвертку JIS 1, чтобы удалить (2) винта 2.5 мм, расположенных на правой стороне отсека оперативной памяти.

С помощью лопатки сдвиньте жёсткий диск вправо, чтобы освободить его из разъёма, одновременно вынимая диск другой рукой.

Используйте отвертку JIS 1, чтобы удалить (1) винт 2.5 мм, прикрепляющий пластиковой декоративную накладку к жёсткому диску.

Отсоедините пластиковую декоративную накладку от жёсткого диска.

Эта декоративная накладка будет перенесена на новый жёсткий диск.

Найдите панель доступа к мини-карте, обозначенную значком радиовышки, на дне ноутбука рядом с отсеком аккумулятора.

Используйте отвертку JIS 1, чтобы ослабить удерживающий винт, крепящий панель к корпусу.

Удерживающий винт не выкручивается полностью из панели.

Осторожно снимите панель, поддев её вверх и разблокировав защёлки, которыми она зафиксирована.

Отсоедините два провода от мини-карты, аккуратно отщипнув их вверх за металлические контактные точки на клеммах.

Не отрывайте контакты от клемм, тянув за провода — это может повредить кабели.

Удалите (1) винт 2 мм в левом нижнем углу мини-карты с помощью отвертки JIS 1.

Снимите мини-карту, поднимая её вверх.

Удалите два винта 4.5 мм отверткой JIS 1, отмеченные буквой «K» в отсеке оптического привода.

Удалите (2) винта 4.5 мм отверткой JIS 1, отмеченные буквой «K» в отсеке жёсткого диска.

Удалите (2) винта 4.5 мм отверткой JIS 1, отмеченные буквой «K» возле аккумулятора.

Удалите (1) винт 7.5 мм отверткой JIS 1, отмеченный буквой «K» в отсеке оперативной памяти.

Откройте дисплей, чтобы обеспечить пространство для снятия подставки для ладони.

В отсеке жёсткого диска нажмите на площадку «push», чтобы приподнять подставку для ладони.

Отключите кабель тачпада, приподняв серый зажим и отогнув кабель вверх.

Отключите кабель индикаторной панели, потянув штыревое соединение вверх.

Закончите приподнимать область подставки для ладоней.

Используйте отвертку JIS 1, чтобы снять (2) винта длиной 2,5 мм, расположенных в верхней части клавиатуры.

Отключите ленточный кабель клавиатуры, помеченный «A», отодвинув два черных фиксирующих защелки в сторону от кабеля.

Выньте кабель из разъема, сдвинув его, затем закончите приподнимать клавиатуру и отложите её в сторону.

Отключите ленточный кабель дисплея, потянув кабель вправо за пластиковый разъем в защитной оплетке.

Используйте отвертку JIS 1, чтобы снять (2) винта длиной 7 мм на нижней стороне ноутбука рядом с отсеком батареи.

Снимите (2) винта длиной 4 мм с помощью отвертки JIS 1, удерживающих фиксатор дисплея справа.

Будьте осторожны, чтобы не проткнуть мембраны динамиков отверткой.

Снимите (2) винта длиной 4 мм с помощью отвертки JIS 1, удерживающих фиксатор дисплея слева.

Поднимите сборку дисплея и снимите её с основного корпуса ноутбука.

Отключите кабель вентилятора охлаждения.

Отключите кабель питания динамиков.

Снимите (2) винта длиной 15 мм, расположенных в верхних левом и правом углах по обе стороны от отсека батареи, используя отвертку JIS 1.

Снимите (2) винта длиной 2 мм, расположенных в отсеке батареи, используя отвертку JIS 1.

Переверните ноутбук.

Снимите (8) винтов длиной 4 мм, отмеченных буквой «B», с помощью отвертки JIS 1.

Снимите (1) винт длиной 7 мм, отмеченный буквой «B», с помощью отвертки JIS 1.

Отделите нижнюю крышку от верхней с помощью пластикового инструмента для поддевания и закончите снимать нижнюю крышку.

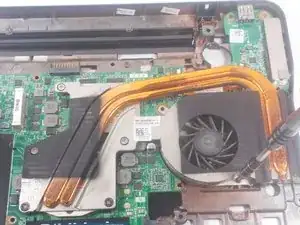

Используйте отвертку JIS 1, чтобы снять (1) винт длиной 4 мм на сборке вентилятора охлаждения.

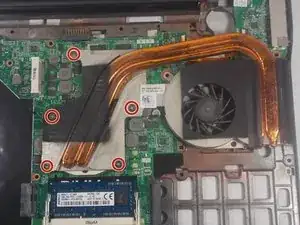

Найдите (5) удерживаемых винтов, которые фиксируют узел радиатора к центральному процессору и графическому процессору.

Удерживаемые винты пронумерованы 1–5 по порядку и не отворачиваются полностью от радиатора при ослаблении.

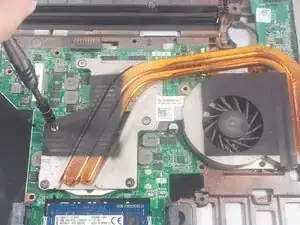

Ослабьте удерживаемый винт №1 отверткой JIS 1 на один–два оборота, затем переходите к следующему винту (№2) и так далее в порядке последовательности.

Продолжайте медленно проходить по кругу вокруг 5 удерживаемых винтов в порядке, ослабляя каждый винт на один–два оборота за раз, пока все винты полностью не втянутся.

Не отворачивайте полностью любой удерживаемый винт, не перейдя сначала к другим винтам! Это может деформировать узел радиатора и повредить процессоры.

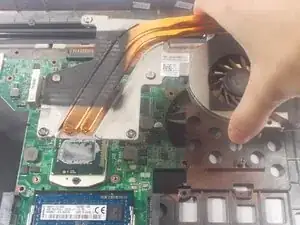

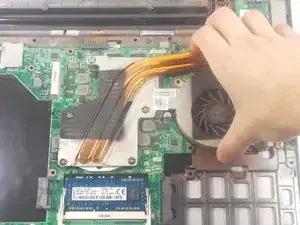

Осторожно поднимите узел радиатора вверх и снимите его с материнской платы после того, как все удерживаемые винты будут полностью ослаблены.

Удалите остатки старой термопасты с контактных поверхностей (CPU, GPU и самого радиатора) и нанесите новую термопасту перед повторной установкой радиатора.

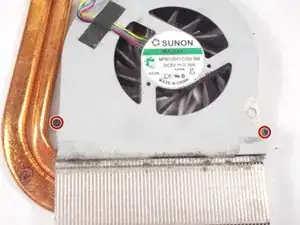

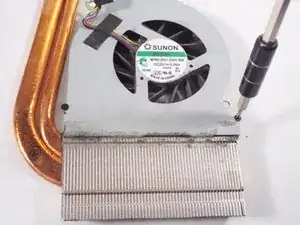

Снимите (2) винта длиной 2 мм по бокам вентилятора охлаждения с помощью отвертки #00 Phillips.

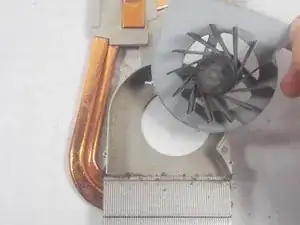

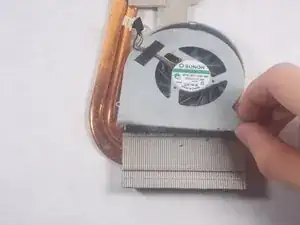

Снимите вентилятор охлаждения с узла радиатора, потянув его вверх.

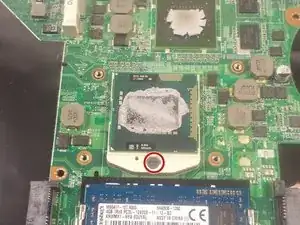

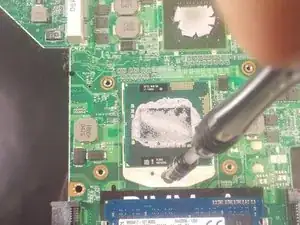

Найдите фиксирующий винт процессора на разъёме процессора.

Используйте отвертку с плоским лезвием #4 и поворачивайте фиксирующий винт против часовой стрелки, пока он не упрётся.

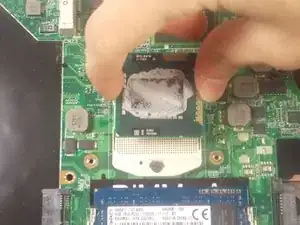

Осторожно поднимите процессор из разъёма, чтобы не повредить расположенные под ним контакты.

Прикасайтесь к процессору только за боковые стороны компонента, чтобы избежать его загрязнения или повреждения.
