Разборка Dell XPS 13 L321X

Винты TORX 5, удерживающие заднюю крышку. Хмм ...

Люди постоянно меняют названия инструментов. Это неверно. ЭТО T5.

Я был правильно вооружён и открутил их (как видно на фото), но потерял бит для сборки.

Но это значит, что я могу делать с ним всё, что захочу, пока не придёт новый бит, чтобы установить заднюю крышку обратно.

Распорядительный ярлык закреплён за небольшой заслонкой на задней крышке, которая фиксируется металлическими защёлками и удерживается резиновыми петлями на корпусе.

К задней крышке ничего не подключено, так что всё очень просто.

Dell утверждает, что задняя крышка сделана из углепластика. На мой взгляд, это обычный пластик.

Но он такой прочный ... и лёгкий.

Реальный углепластик?

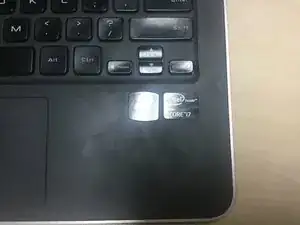

Вся конструкция была закреплена на верхней панели под ладонь, как у большинства современных компьютеров.

У Dell Inspiron 13z 5323, наоборот, элементы крепились к задней крышке, и для разборки приходилось снимать верхнюю панель.

Странно ...

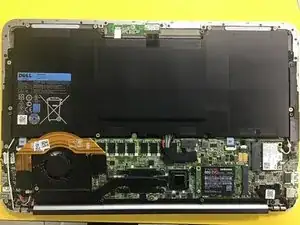

Защёлки, держащие батарею 47 Вт·ч, у меня треснули от старости. При сборке убедитесь, что эти винты не затянуты слишком сильно.

По какой-то причине винты иногда склонны к коррозии, но у меня пока ни один не сорван.

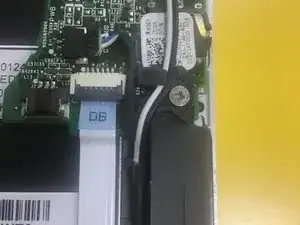

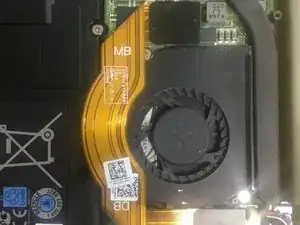

Шлейф соединяет, по сути, половину машины с другой половиной.

Питание от разъёма напрямую подключается к материнской плате через разъём под ним.

Не забывайте о двух кабелях клавиатуры — для клавиш и подсветки. Они зафиксированы излишним клеем. (но оставьте его, чтобы не повредить кабели)

Используйте пинцет или лопаточку у корпуса шлейфа, но можно аккуратно пальцами. Я бы рекомендовал пластиковые ложки.

У вас все они?

Слева направо: крошечный чёрный (Phillips, для клавиатуры и окантовки), маленькие чёрные (Torx, для задней крышки), маленькие белые (маленький Phillips, для тачпада), средние белые (маленький Phillips, для однослойных элементов как динамик, батарея), средний чёрный (средний Phillips, для петель), и длинные белые (средний Phillips, для платы)

У всех винтов одинаковая резьба

Ложь. Все белые имеют одинаковую резьбу, и внешний Torx-винт разделяет эту резьбу. Винты петель крупнее (и поэтому не влезают), а винты для окантовки также имеют свою резьбу.

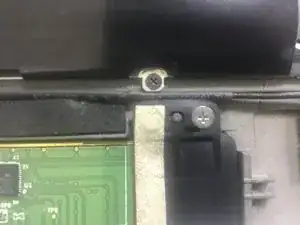

Но есть один винт, который чуть больше винта клавиатуры (такой же размер, как Torx-винт), но он Phillips. Я полагаю, что этот винт принадлежит монтажной скобе (для карты WLAN).

Теперь поднимите большой блок батареи. (по сути вынимаете всё, что можно). Затем вентилятор.

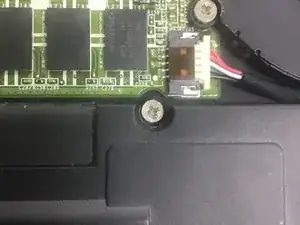

Винт на фото — большой белый (возможно нет), потому что у вас в конце останется один лишний большой белый винт после использования всех многоуровневых отверстий.

Сейчас хорошее время помыть вентилятор. (можно водой, я так делал.) Только убедитесь, что он на 200% высох прежде чем подключать питание.

Выньте динамики — они будут мешать при подъёме материнской платы.

По крайней мере правый.

На фото правильная проводка левого и правого динамиков. (ОСОБЕННО правого — того, что на материнской плате)

Ваше устройство ...

О нет...... что вы сделали с ноутбуком?

Я его почистил.

Он должен выглядеть примерно так после снятия динамиков, батареи, дочерней платы и вентилятора.

Игнорируйте этот Samsung 860 SSD на плате. Я поставил его туда.

Изначально там был Toshiba, но с возрастом он вышел из строя.

СОРОК винтов? Из чего сделана эта клавиатура, из бумаги?

Мгновенная головная боль.

Снимите ВСЕ винты, какие встретите. Мне кажется, их 27. Я потерял счёт.

Но отверстий больше, чем винтов!

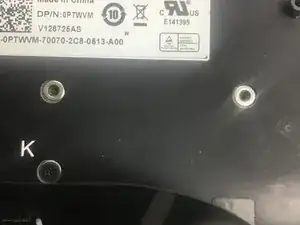

Хорошо, отверстия с буквой "K" РЯДОМ (в радиусе 3 мм) предназначены для винтов клавиатуры. Остальные нет. (они для, например, материнской платы.)

Теперь этот винт прямо над тачпадом ЯВЛЯЕТСЯ винтом клавиатуры, несмотря на то, что у него нет буквы 'K'. (они не могут печатать это на шлейфе, понятно)

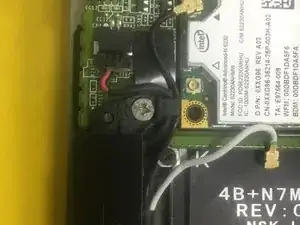

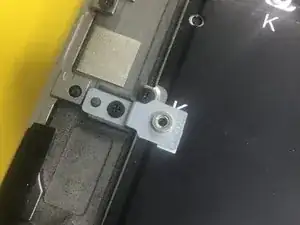

Не забудьте о ... как это назвать? Скобе для карты WLAN. На фото неправильный винт — у вас должен быть чуть более крупный Phillips-винт для её крепления.

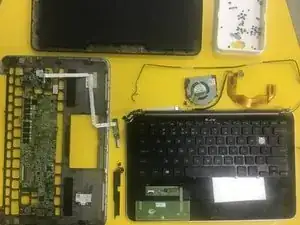

Ну вот, всё готово.

Просто посмотрите, сколько винтов в той белой коробке.

Чёрная часть, на которой лежит клавиатура — это ЭКРАН, а не «подлокотник». подлокотник находится слева (на фото)

Вы можете заменить модуль дисплея до снятия материнской платы, но это нужно делать после демонтажа дочерней платы и аккумулятора, потому что необходимо освободить антенну.

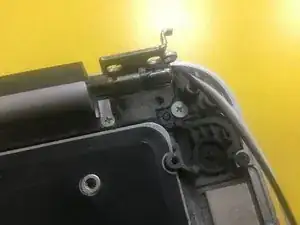

Позже я покажу небольшой приём, как разобрать дисплейную часть (петлю), потому что она постоянно расшатывается.

Чтобы собрать всё обратно, просто следуйте инструкции в обратном порядке...

ОЧИСТИТЕ КЛАВИАТУРУ! Сейчас отличный момент для этого.

Потому что в следующий раз, когда захотите это сделать, удачи со всеми винтами и прочими деталями ...
